零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-19
1.3 认识数据编辑

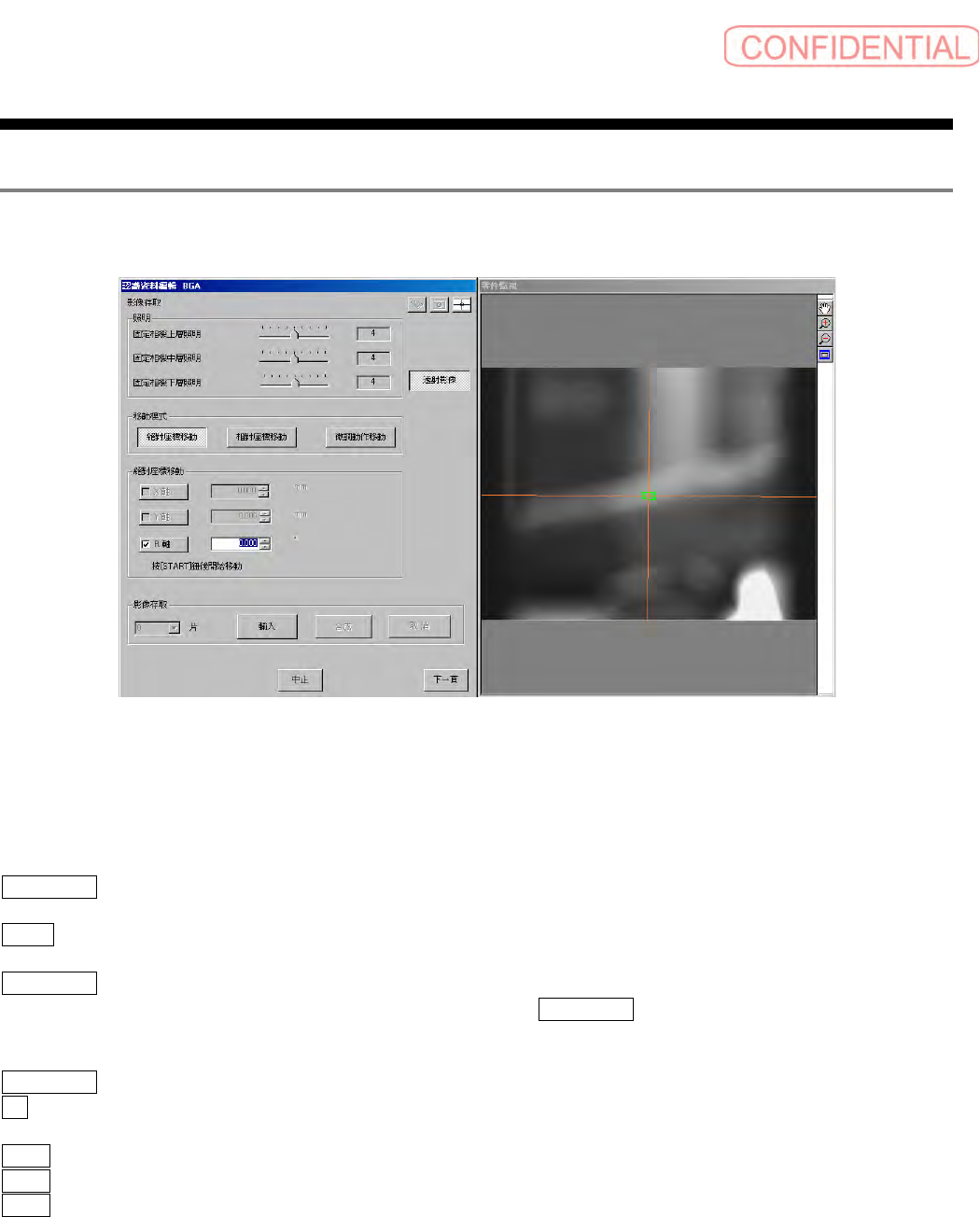

1.3.1 影像存取画面
图
1.3.1-1
影像存取
(
影像存取
)
画面
影像存取画面是认识数据编辑编辑机被起动，最初显示起动时的画面。
影像存取画面获得零件数据制作用的影像数据，以及分割认识使用时，在零件监视下显示 “分割信
息”画面，算出、设定分割认识用的移动量。起动时，用透射影像显示状态起动。
透射影像 ( 透射影像 ) ：进行透射影像显示。
照明 ( 照明 ) ：进行照明亮灯。照明按指定层级的明亮度水准亮灯。
移動模式 ( 移动模式 ) ：绝对坐标移动、相对坐标移动、微调动作移动
绝对坐标移动、相对坐标移动时，输入移动值后，按
START 键使其移动。
微调动作移动时
XY 用游标键、 R 用 <> 键使其移动。
影像存取 ( 影像存取 )
片 ( 片 ) ( 读取片数 ) ：仅在分割时可以选择。指定进行读取的片数。指定片数的影像全部
存在时，显示选择数目的影像。
輸入 ( 输入 ) ：存取被指定数目的影像，在相机窗口上显示。
合成 ( 合成 ) ：合成已存取的影像，成为一张影像。仅在分割时可以。
取消 ( 取消 ) ：将存取的影像全部清除。
零件认识数据制作篇
1. 操作
1-20
电子零件装着机
SI-G200Mk3 (CS)

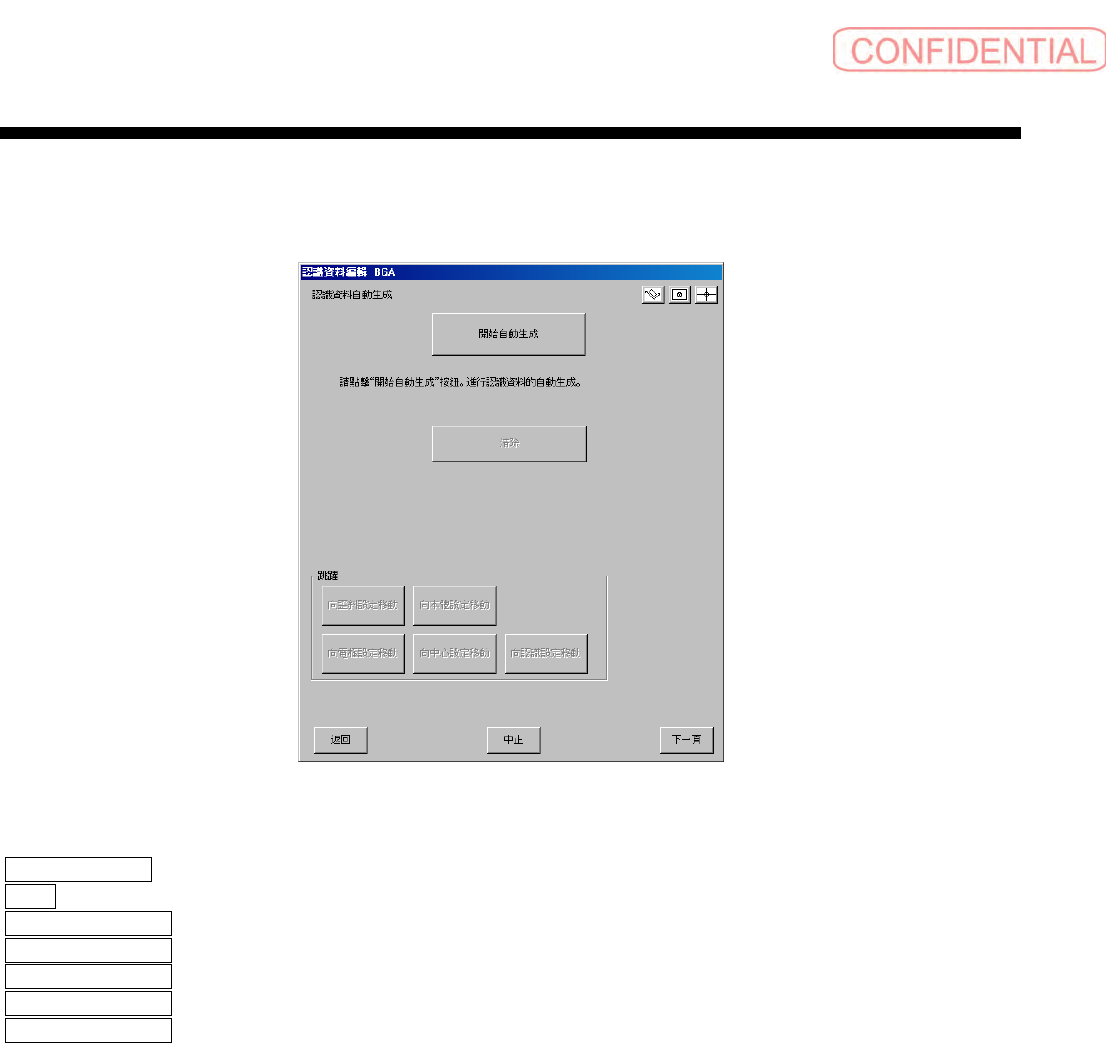

1.3.2 认识数据自动生成画面
芯片零件、异形零件时不显示。
图
1.3.2
認識資料自動生成
(
认识数据自动生成
)
画面
開始自動生成 ( 开始自动生成 ) ：从输入的影像开始，进行零件数据的自动生成。
清除 ( 清除 ) ：清除被设定零件数据的信息。
向歪斜設定移動 ( 向歪斜设定移动 ) ：向歪斜设定画面移动。
向本體設定移動 ( 向本体设定移动 ) ：向本体设定画面移动。
向電極設定移動 ( 向电极设定移动 ) ：向电极设定画面移动。在通过自动生成，生成数据时有效。
向中心設定移動 ( 向中心设定移动 ) ：向中心设定画面移动。在通过自动生成，生成数据时有效。
向認識設定移動 ( 向认识设定移动 ) ：向认识设定画面移动。在通过自动生成，生成数据时有效。
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-21

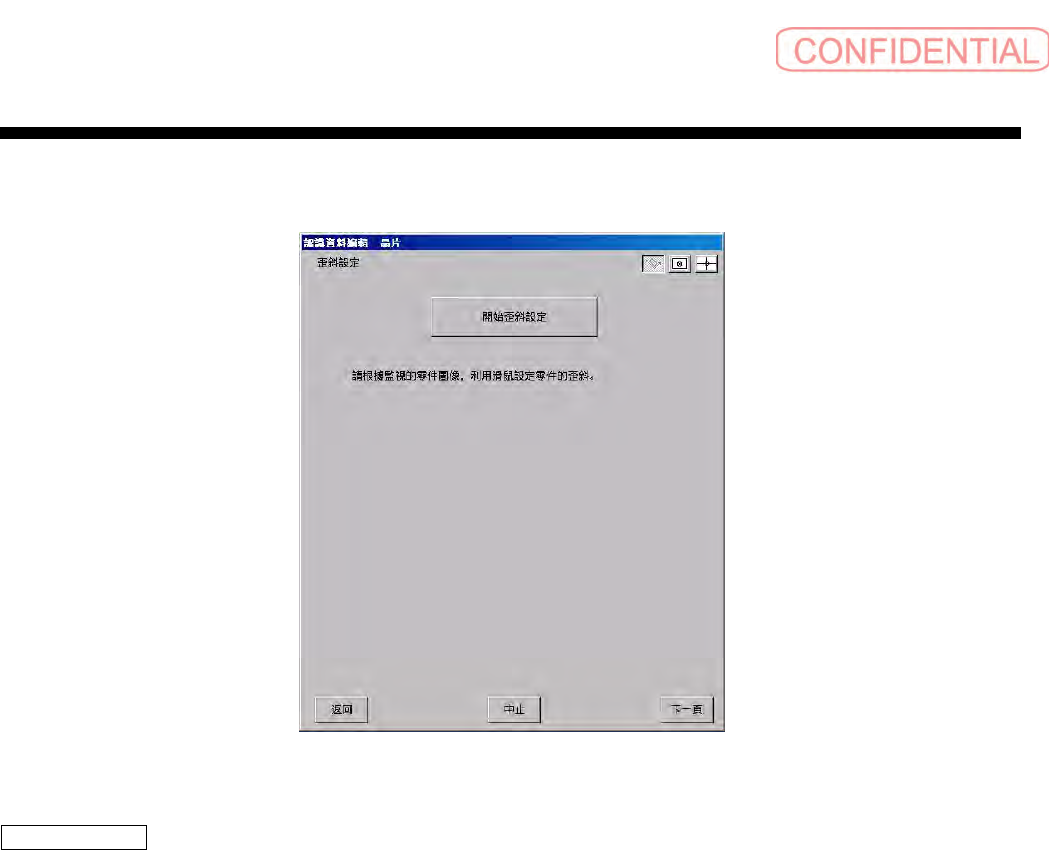

1.3.3 歪斜设定画面
图
1.3.3
歪斜設定
(
歪斜设定
)
画面
開始歪斜設定 ( 开始歪斜设定 ) ：开始零件的歪斜设定。确定歪斜后，点击鼠标右键，设定结束。
1.3.4 半自动生成画面
芯片零件或者有脚零件在自动生成发生错误时，转到半自动生成处理。
因此，满足以下条件时，不转到半自动生成画面。
1. 脚零件自动生成成功时。
2. 零件形状种类是 BGA 零件时。
3. 零件形状种类是异形零件时。
