零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-59
在多边形角上会出现圆，所以用鼠标选中并移动，角的部分会显示为圆。
( 映像小的情况，用零件窗口右上角的 + 正放大镜放大显示，并移动不良标记至易见的位置 )

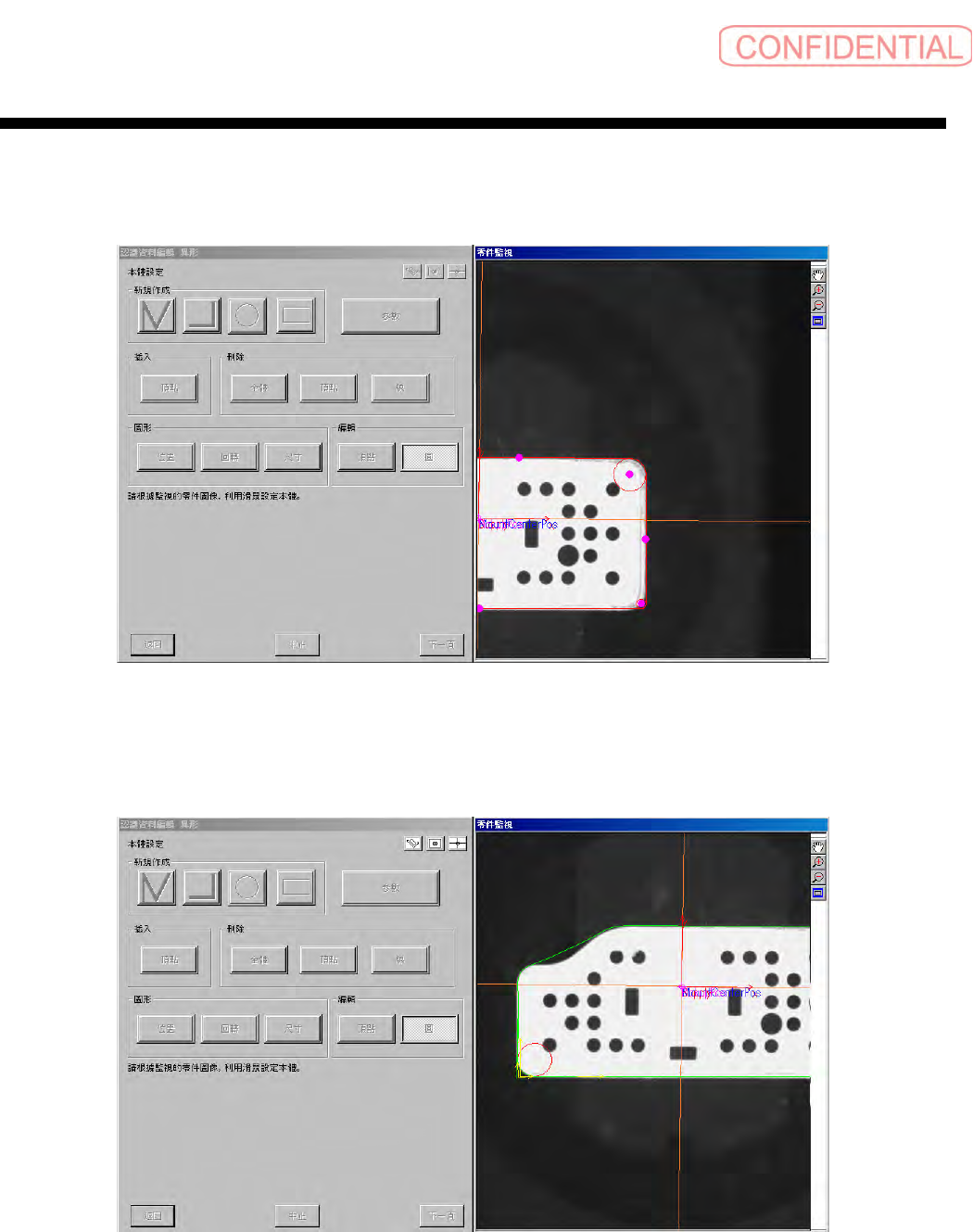

图
2.1.7-11
圆设定
图
2.1.7-12
圆设定
零件认识数据制作篇
2. 顺序
2-60
电子零件装着机
SI-G200Mk3 (CS)
点击 下一頁 ( 下一页 ) 。向 認識開始 ( 认识开始 ) 画面移动，按 START 钮，执行识别。
识别被执行，如果识别结果处显示
確定 ( 确定 ) 后，请按 STOP 钮，停止认识处理。

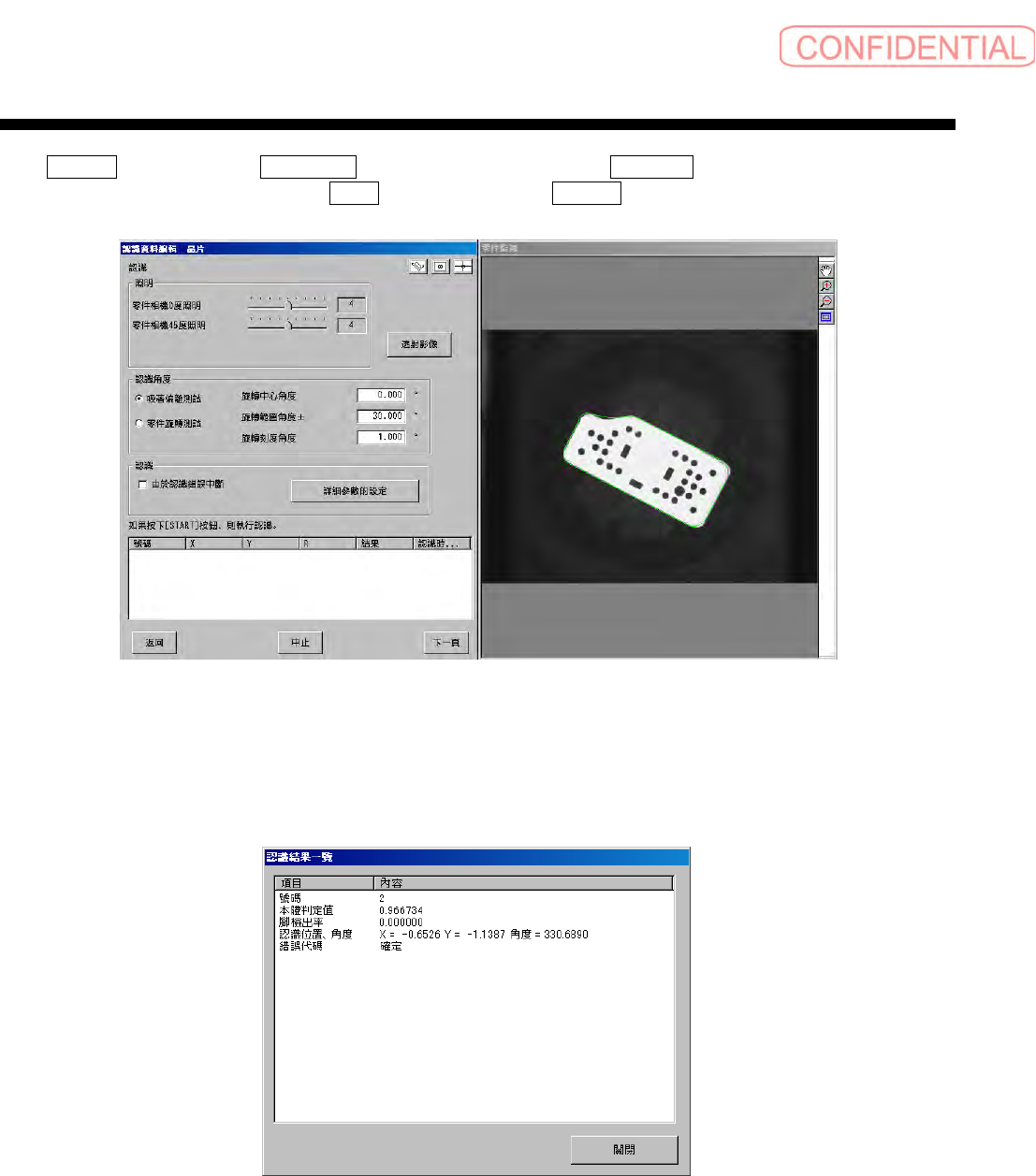

图
2.1.7-13
認識
(
认识
)
设定
画面
若点击结果的行列，则显示其详细内容。
图
2.1.7-14
認識結果一覽
(
认识结果一览
)
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-61
若识别结果满意，点击
下一頁 ( 下一页 ) 按钮会出现 資料存儲 ( 数据存储 ) 画面。点击 資料存儲
( 数据存储 ) 钮，储存数据后，用 結束 ( 结束 ) 钮返回 認識資料編輯軟體呼出向導 ( 认识数据编辑
软件调出向导
) 画面。
图
2.1.7-15
資料存儲
(
数据存储
)
画面
返回
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
画面后，点击
零件廢棄
(
零件废弃
)
钮 , 结束。

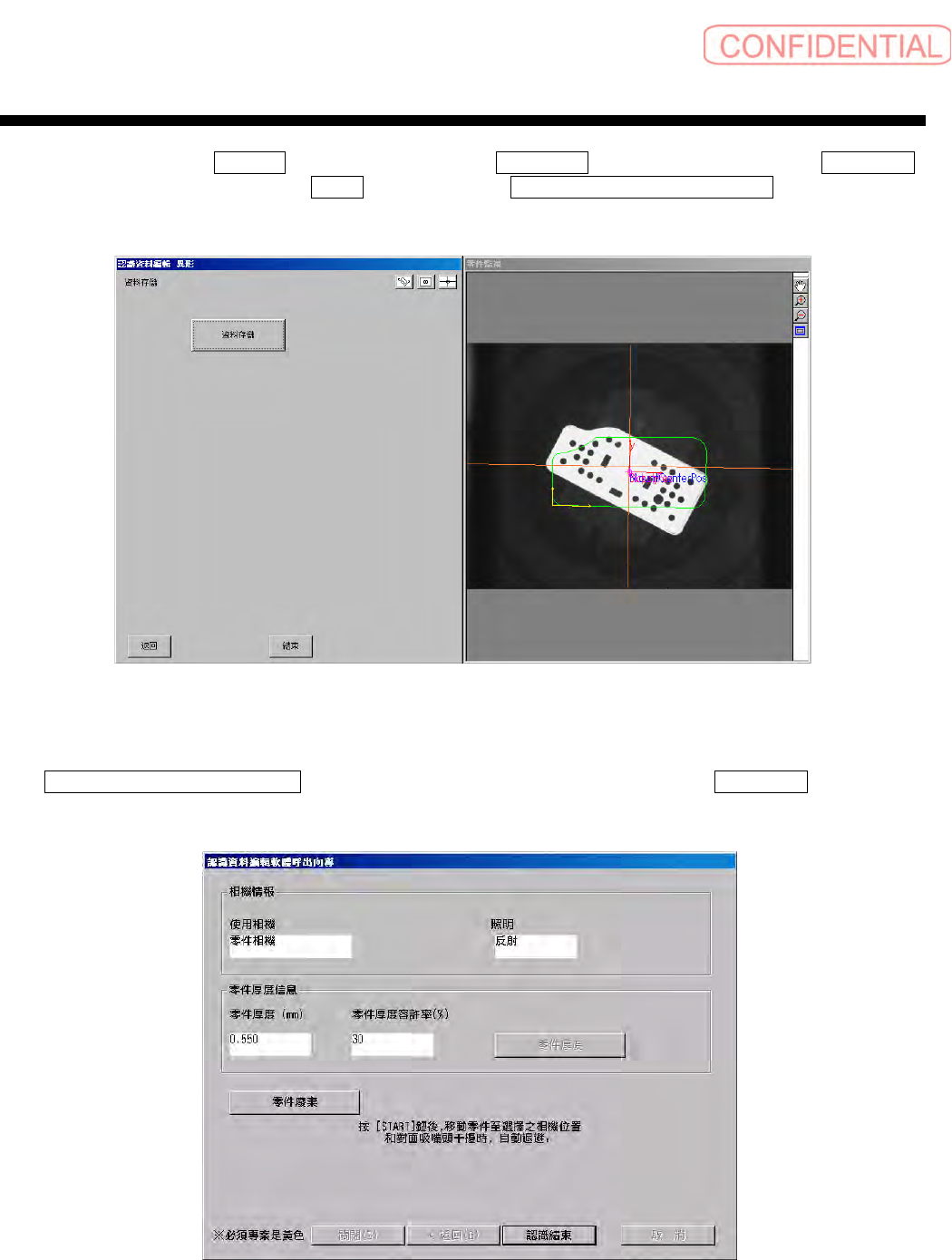

图
2.1.7-16
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 結束
(
结束
)
画面
