保养篇
4. 信号灯
4-2
电子零件装着机
SI-G200Mk3 (CS)
[
参考 ]( 信号灯 )
交货时为以下的标准设定。可对其进行任意变更设定。
括号内的数字
0 、 1 、 2 、 3 为控制器内的设定号码。
(1)手動 （手动）
表示
SI-G200Mk3 处于 自動生產 （自动生产）以外的状态。即使按 START 钮，也无法开始自
动运转。
(2)正常運轉 （正常运转）
表示
SI-G200Mk3 处于 自動生產 （自动生产）的状态。进行向基板的零件装着动作。
(3)正常停止 （正常停止）
表示
SI-G200Mk3 处于 自動生產 （自动生产）中的停止状态。按 START 钮开始自动生产，变
为正常运转状态。
(4)錯誤停止 （错误停止）
有
3 种状态。
• 紧急停止的状态。
• 正常运转中发生错误 : 解决问题原因后 , RESET 钮变为正常运转状态。
• 手动操作中发生错误 : 解决问题原因后 , RESET 钮变为手动操作状态。
狀態 （状态）
上層 ( 紅色 )
上层 ( 红色 )
中層 ( 黃色 )
中层 ( 黄色 )
下層(綠色)
下层 ( 绿色 )
蜂鳴器
( 蜂鸣器 )
1.
手动
熄燈 ( 熄灯 )(0) 熄燈 ( 熄灯 )(0) 熄燈 ( 熄灯 )(0) 關閉 ( 关闭 )(0)
2.
正常運轉 （正常运转）
熄燈 ( 熄灯 )(0) 熄燈 ( 熄灯 )(0) 亮燈 ( 亮灯 )(1) 關閉 ( 关闭 )(0)
3.
正常停止 （正常停止）
熄燈 ( 熄灯 )(0) 熄燈 ( 熄灯 )(0) 亮燈 ( 亮灯 )(1) 關閉 ( 关闭 )(0)
4.
錯誤停止 （错误停止）
閃爍 ( 闪烁 )(2)
無變化
( 无变化 )(3)
無變化
( 无变化 )(3)
開啟 ( 开启 )(1)
5.
等待基板 （等待基板）
熄燈 ( 熄灯 )(0) 亮燈 ( 亮灯 )(1) 亮燈 ( 亮灯 )(1) 關閉 ( 关闭 )(0)
6.
原點回復中 （原点回复中）
熄燈 ( 熄灯 )(0) 熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 關閉 ( 关闭 )(0)
7.
原點回復錯誤 （原点回复错误）
閃爍 ( 闪烁 )(2)
無變化
( 无变化 ) (3)
無變化
( 无变化 )(3)
開啟 ( 开启 )(1)
8.
前供料器零件缺料
（前供料器零件缺料）
熄燈 ( 熄灯 )(0)
無變化
( 无变化 )(3)
閃爍 ( 闪烁 )(2) 關閉 ( 关闭 )(0)
9.
後供料器零件缺料
（后供料器零件缺料）
熄燈 ( 熄灯 )(0)
無變化
( 无变化 )(3)
閃爍 ( 闪烁 )(2) 關閉 ( 关闭 )(0)
10.
前供料器零件交換中
（前供料器零件交换中）
熄燈 ( 熄灯 )(0)
無變化
( 无变化 )(3)
熄燈 ( 熄灯 )(0) 關閉 ( 关闭 )(0)
12.
後供料器零件缺料
（后供料器零件缺料）
熄燈 ( 熄灯 )(0)
無變化
( 无变化 )(3)
熄燈 ( 熄灯 )(0) 關閉 ( 关闭 )(0)
12.
前供料器零件缺料警告
（前供料器零件缺料警告）
熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
13.
後供料器零件缺料警告
（后供料器零件缺料警告）
熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
14.
吸著率降低警告 （吸着率降低警告）
熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
15.
吸嘴不良警告 （吸嘴不良警告）
熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
16.
供料器不良警告 （供料器不良警告）
熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
17.
兩軸零件缺料 （两轴零件缺料）
無變化
( 无变化 )(3)
無變化
( 无变化 )(3)
無變化
( 无变化 )(3)
開啟 ( 开启 )(1)
24.
吸著保養警告 （吸嘴保养警告）
熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
25.
等待後基板 （等待后基板）
亮燈 ( 亮灯 ) (1) 熄燈 ( 熄灯 )(0) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
保养篇
4. 信号灯
电子零件装着机 SI-G200Mk3 (CS)
4-3
(5)等待基板 （等待基板）
正常运转时，表示待机一定时间也无法从前装置搬入基板，或者无法将基板向后装置搬出。如对
基板进行搬入、搬出，则会解除这种状态，恢复正常运转状态。
(6)原點回復中 （原点回复中）
表示执行原点回复中的状态。
(7)原點回復錯誤 （原点回复错误）
表示原点回复过程中发生错误，从而中断了原点回复的状态。
(8)前供料器零件缺料 （前供料器零件缺料）
表示在前侧供料器零件供给部，零件无法供给的状态。
(9)後供料器零件缺料 （后供料器零件缺料）
表示在后侧供料器零件供给部，零件无法供给的状态。
(10)前供料器零件交換中 （前供料器零件交换中）
正常运转时，前侧供料器的零件进行交换的状态。
(11)後供料器零件交換中 （后供料器零件交换中）
正常运转时，后侧供料器的零件进行交换的状态。
(12) 前供料器零件缺料 （前供料器零件缺料警告）
显示零件已低于前侧供料器中每个零件的设定余数。
(13) 後供料器零件缺料 （后供料器零件缺料警告）
显示零件已低于后侧供料器中每个零件的设定余数。
(14)吸著率降低警告 （吸着率降低警告）
显示零件处于已低于每个零件的设定吸着率的状态。
(15) 吸嘴不良警告 （吸嘴不良警告）
某个特定的吸嘴多次发生吸着错误，则
SI-G200Mk3 将显示此吸嘴为不良 （NG）的判定。
(16)供料器不良警告 （供料器不良警告）
某个特定的供料器多次发生吸着错误。则
SI-G200Mk3 将显示此供料器为不良 （NG）的判
定。
(17)兩軸零件缺料 （两轴零件缺料）
表示前后两方的台车的供料器已出现零件缺料的状态。
(24) 吸嘴保養警告 （吸嘴保养警告）
表示吸嘴的运转次数超过设定的保养次数的状态。
保养篇
4. 信号灯
4-4
电子零件装着机
SI-G200Mk3 (CS)
(25)
等待後基板 （等待后基板）
正常运转时，在后面方面的传输中表示待机一定时间也无法从前装置搬入基板，
或者无法将基
板向后装置搬出。如对基板进行搬入、搬出，
则会解除这种状态， 恢复正常运转状态。
关于信号灯的零件缺料显示
,
根据动作设定而不同。
•
零件缺料连续
ON
的情形
无法供给
1
个以上的零件时，机器在运行中也会进行对应的供给部 （前侧成后侧）的零件缺
料显示。
•
零件缺料连续
OFF
的情形
零件缺料而停止时，将进行对应的供给部 （前侧或后侧）的零件缺料显示。
［子信号塔的设定顺序］
1. 按顺序点击菜单中的 機器設定 （机器设定）标签、設備設定 （设备设定）标签、子信號燈
（子信号灯）标签。
2. 点击想要变更的项目的 T 标签，选择亮灯模式。
亮灯模式：有熄灯、亮灯、闪烁、无变化
4 种。
3. 点击画面左上角的 設定 （设定）标签。

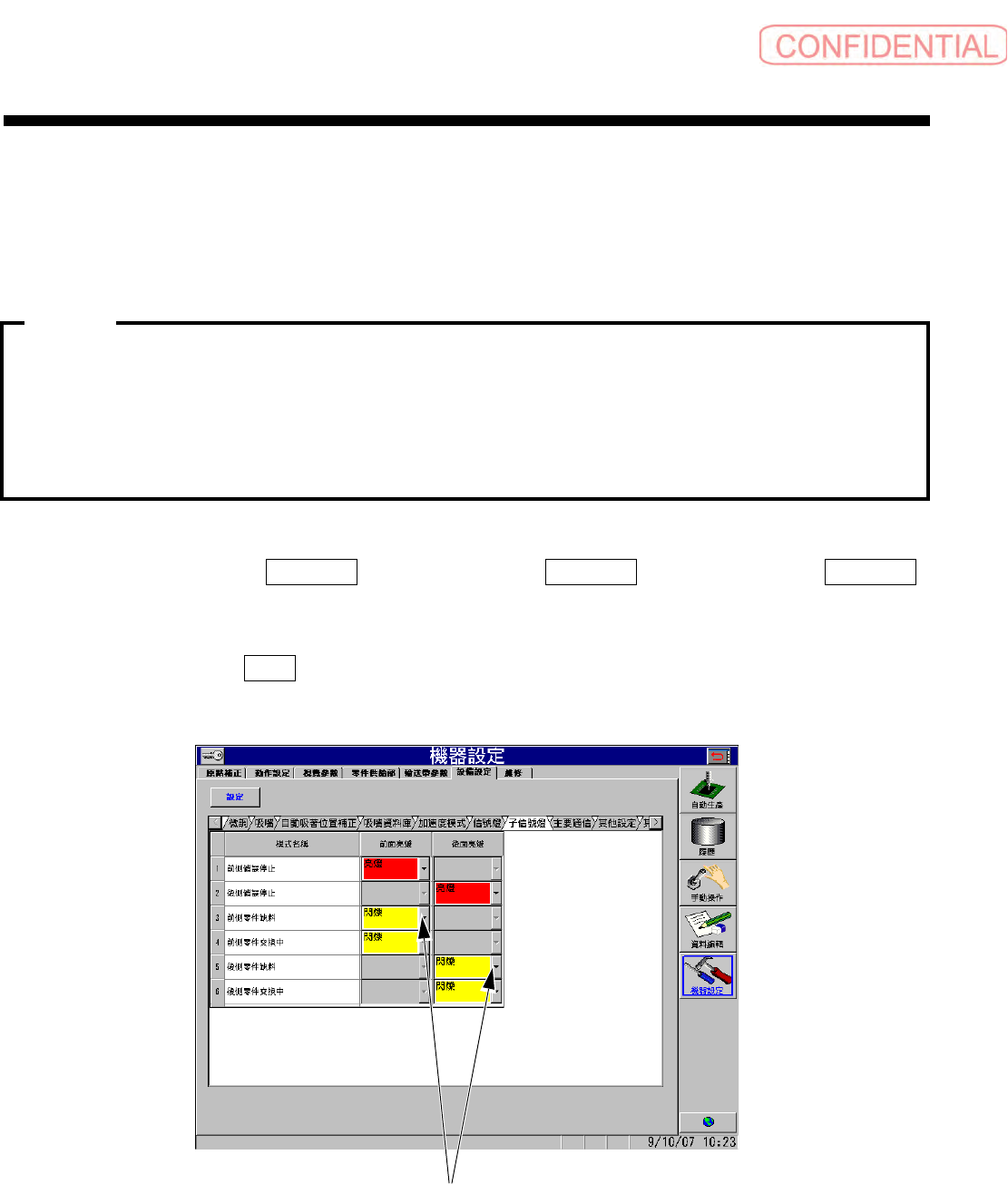

图示的画面是对 No.3 和 No.5 的亮灯方式进行设定变更的画面。
变更设定
注意 :
