零件认识数据制作篇 2 . 顺序 2-38 电子零件装着机 SI-G200Mk3 (CS) 2.1.6 异形 （有脚）零件的数据制作 输入 零件碼 ( 零件码 ) ， 形狀種類 ( 形状种类 ) 选择异形零件 ( 有 LEAD) ，选择 使用相機 ( 使用相 机 ) 、 照明 ( 照明 ) ，输入 零件長度 ( 零件长度 ) ，点击 下一頁 ( 下一页 ) 。 图 2.1.6-1 認識資料編輯軟體呼出向導 ( 认识数据编辑软件调出向导 …
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-37
返回

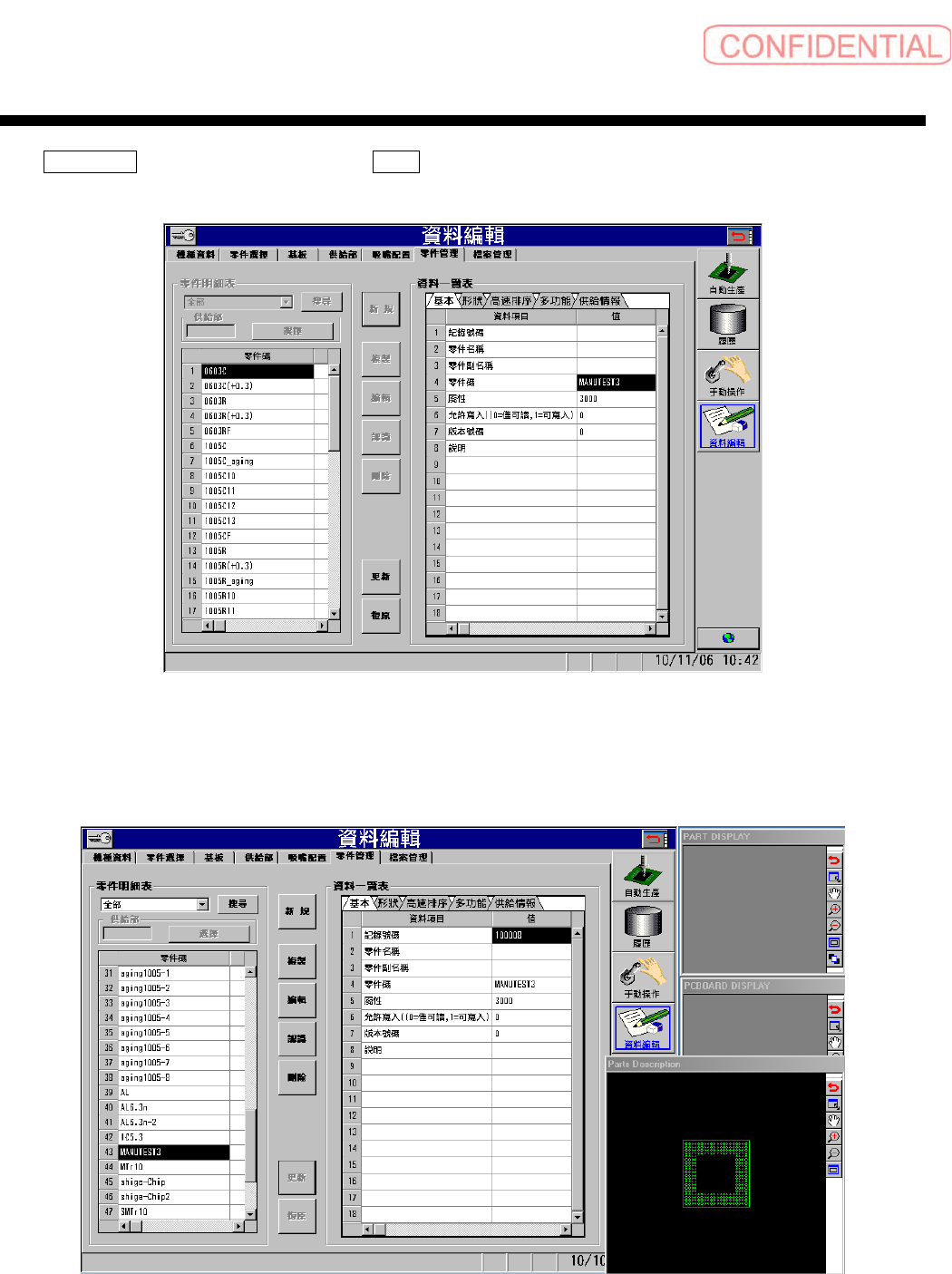

零件管理 ( 零件管理 ) 画面，点击 更新 ( 更新 ) 钮，将数据写入零件管理表里。
图
2.1.5-20
零件管理－更新
(
零件管理－更新
)
画面
零件信息被登录到零件管理表里，结束。
图
2.1.5-21
零件管理
(
零件管理
)
画面
零件认识数据制作篇
2. 顺序
2-38
电子零件装着机
SI-G200Mk3 (CS)

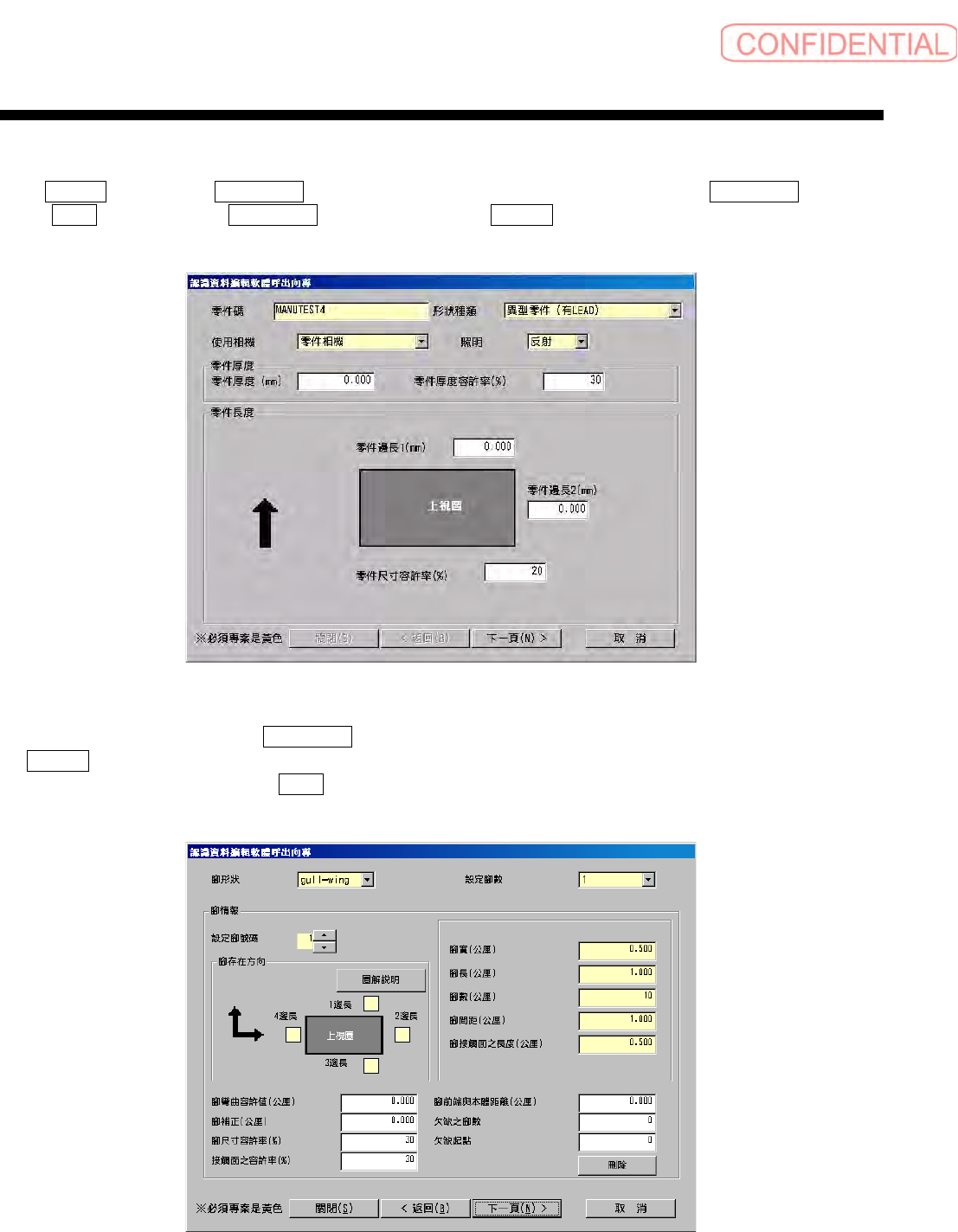

2.1.6 异形 （有脚）零件的数据制作
输入 零件碼 ( 零件码 ) ， 形狀種類 ( 形状种类 ) 选择异形零件 ( 有 LEAD)，选择 使用相機 ( 使用相
机
) 、 照明 ( 照明 ) ，输入 零件長度 ( 零件长度 ) ，点击 下一頁 ( 下一页 ) 。
图
2.1.6-1
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－基本信息输入
画面
会出现脚信息设定画面，点击 圖解說明 ( 图解说明 ) 钮，参考显示的脚参数内容，输入各项目，点
击
下一頁 钮 ( 下一页 ) 。
( 此画面的项目输入，通过点击 關閉 ( 关闭 ) ，能够全部省略。 )
图
2.1.6-2
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 腳情報
(
脚信息
)
输入
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-39

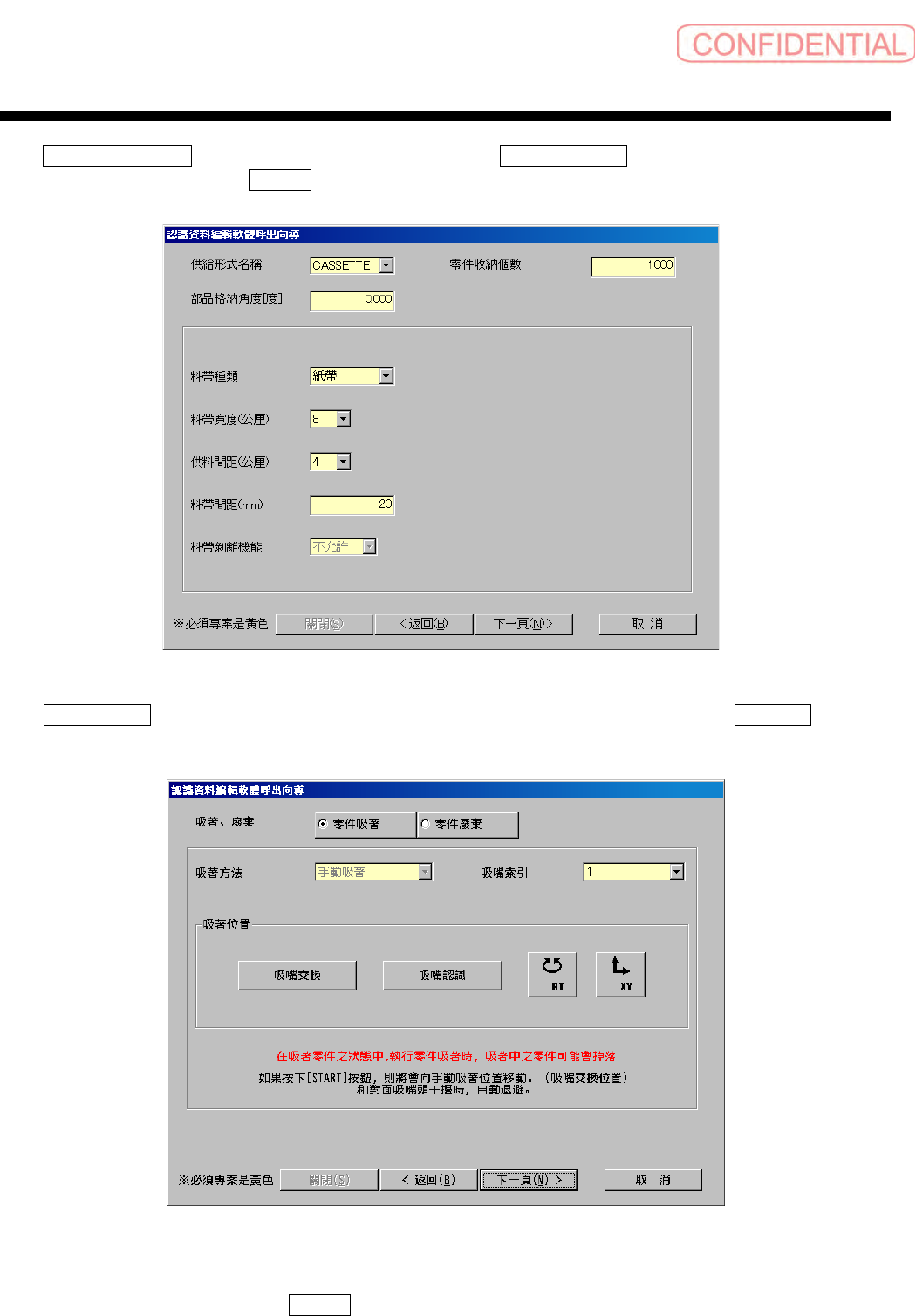

显示
供給部情報輸入 ( 供给部信息输入 ) 画面，请选择 供給形式名稱 ( 供给形式名称 ) ，设定适当
的信息。输入结束后，点击
下一頁 ( 下一页 ) 。
图
2.1.6-3
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－供给部信息输入
画面
显示 吸著、廢棄 ( 吸着、废弃 ) ( 此处是手动吸着 ) 画面，请选择吸着的吸嘴，按 START 钮。将
吸嘴头移动至手动吸着位置。
图
2.1.6-4
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－吸著、廢棄
(
吸着、废弃
)
指示
画面
用手将零件吸着至吸嘴上，点击 下一頁 ( 下一页 ) 钮。
