操作篇 3. 自动生产 电子零件装着机 SI-G20 0Mk3 (CS) 3-15 · 絕對座標移動 ( 绝对坐标移动 ) 操作 ▲ ▼ 调整钮 , 选择目标 的宽度。 按操作面板 ST AR T 钮 , 移动轨道至目标宽度。 操作结束后按对话框的 結束 ( 结束 ) 钮 , 对话框消失。 在轨道移动中按操作面 板 STOP 钮时立即 停止 , 再度按 START 钮 , 再开始移动…
操作篇
3. 自动生产
3-14
电子零件装着机
SI-G200Mk3 (CS)
3.2.2 基板搬送设定
可以显示和调整搬送轨道宽度。另外，可以调整基板搬出的时间间隔。
[ 操作顺序 ]
(1)
轨道宽度的调整
轨道宽度调整，点击基板搬送
( 基板搬送 ) 标签内的調整 ( 调整 ) 钮。出现以下对话框。

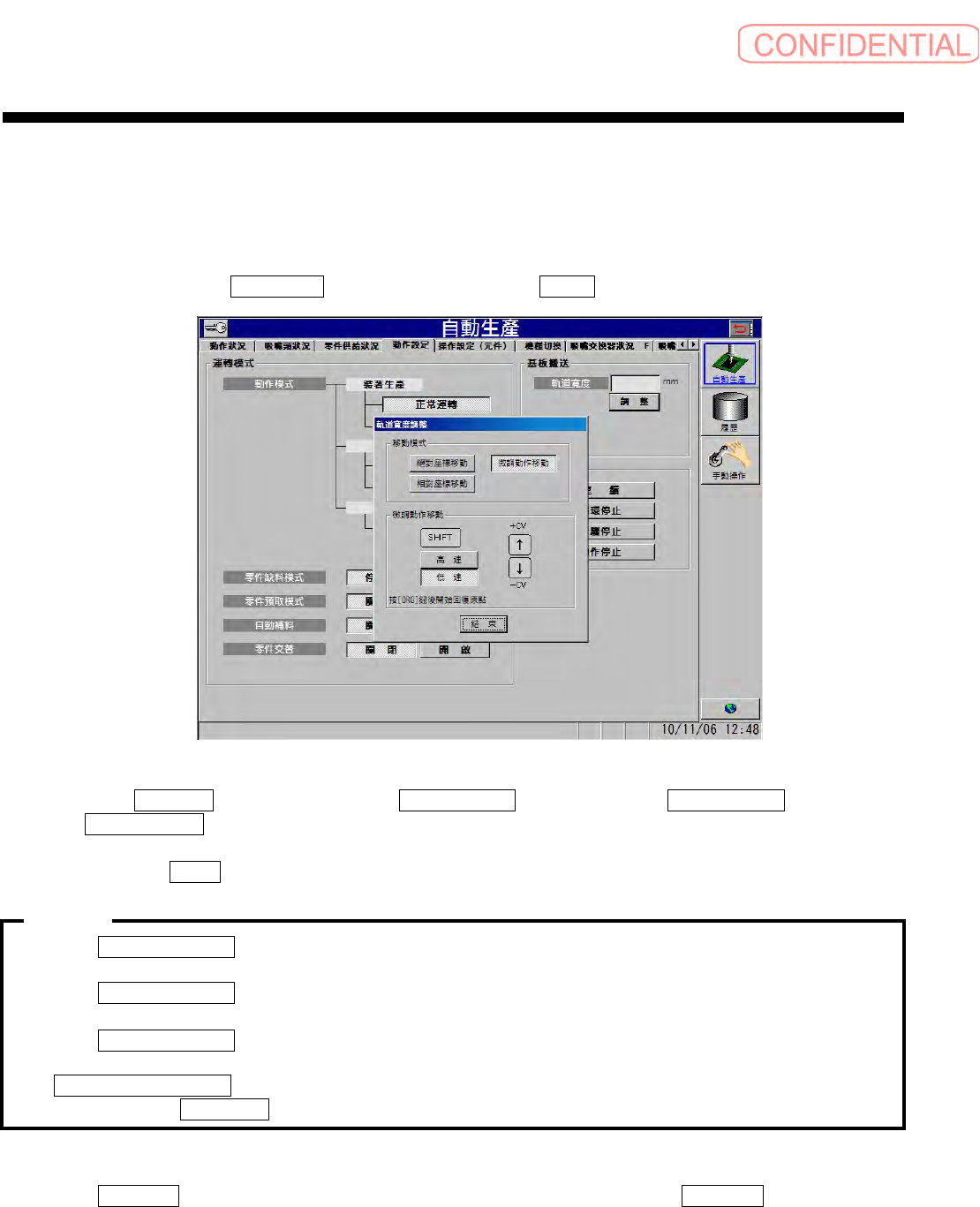

图
3.2.2-1
自動生產－動作設定
(
自动生产－动作设定
)
画面
由对话框的移動模式 ( 移动模式 ) 中，点 击 絕對座標移動 ( 绝对坐标移动 )、相對座標移動 ( 相对坐标移
动
)、微調動作移動 ( 微调动作移动 ) 任一希望的钮。
点击操作面板的
ORG钮，执行轨道宽度的原点回复。
·所谓絕對座標移動
(
绝对坐标移动
)
为将轨道宽度的基准点当原点，由原点移往设定框内表
示的目标轨道宽度。不论现在位置在何处移动至目标宽度。
·所谓相對座標移動
(
相对坐标移动
)
为以现在的宽度为起点只移动指定的移动。
即使相同移动，若改变现在的宽度
，得到的轨道宽度均不同。
·所谓微調動作移動
(
微调动作移动
)
为使用游标执行移动。按游标则立即移动，连续按押
时，则连续移动。
·軌道寬度絕對位置
(
轨道宽度绝对位置
)
的文本框中只能输入数值，无法变更轨道宽度。依
照下列步骤按
START
钮，执行轨道移动。
绝对坐标移动及相对坐标移动为在各个对话框中，输入到达位置或移动量的数值。基于输入数值移动后的轨道
宽度与動作設定
( 动作设定 ) 画面所表示轨道宽度之间有误差时，此时，请参照動作設定 ( 动作设定 ) 标签
画面上表示轨道宽度为实际位置。
注意 :
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-15
· 絕對座標移動
( 绝对坐标移动 )
操作▲ ▼ 调整钮 , 选择目标的宽度。
按操作面板
START钮 , 移动轨道至目标宽度。
操作结束后按对话框的結束
( 结束 ) 钮 , 对话框消失。
在轨道移动中按操作面板
STOP
钮时立即停止
,
再度按
START
钮
,
再开始移动至目标位置。
· 相對座標移動 ( 相对坐标移动 )
由现在轨道宽度操作▲ ▼ 钮移动指定距离。
按操作面板的
START钮时，轨道仅移动指定距离。
正
(+) 值时轨道宽度变宽。负 (-) 值时轨道宽度变窄。
轨道移动中按操作盘的
STOP
钮时立即停止
,
再度按
START
钮
,
再开始从现在停止位置的
相对值的移动。
操作结束后按对话框的 結束 ( 结束 ) 钮 , 关闭对话框。
·
微調動作移動 ( 微调动作移动 )
选择移动速度时，按对话框的 高速 ( 高速 ) 或 低速 ( 低速 ) 钮。
用键盘的
↑ ↓ 键调整轨道宽度。
点击一次仅稍稍移动。连续按游标时，则连续移动。实时按游标键轨道也不反应时，改变按键时机即可操作。
到达所定的宽度时，按对话框的
結束 ( 结束 ) 钮，关闭对话框。
(2)基板的搬出搬入
依顺序点击
自動生產 ( 自动生产 ) 菜单→ 操作設定(元件) ( 操作设定 ( 元件 )) 标签。将显示下列画面。

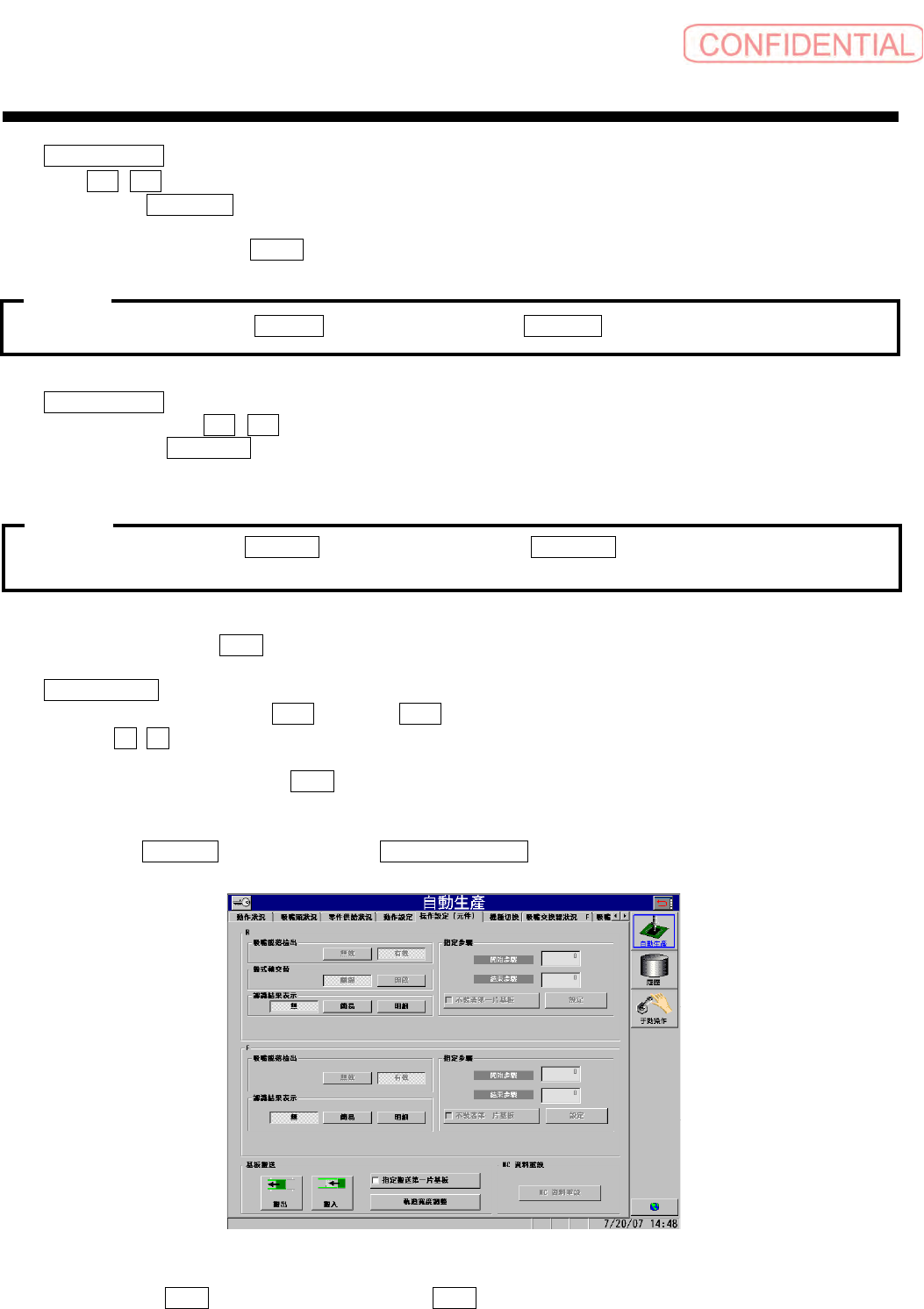

图
3.2.2-2
自動生產－操作設定
(
元件
)
(
自动生产－操作设定
(
元件
))
搬入基板时点击 搬入 ( 搬入 ) 钮，搬出基板时点击 搬出 ( 搬出 ) 钮。
注意 :
注意 :
操作篇
3. 自动生产
3-16
电子零件装着机
SI-G200Mk3 (CS)
3.2.3 停止模式设定
选择自动生产的停止方法时，点击 連續 ( 连续 ) 、 循環停止 ( 循环停止 ) 、 步驟停止 ( 步骤停止 ) 、
動作停止 ( 动作停止 ) 任一希望的钮。
[ 画面说明 ]
自动生产时选择希望的停止方法，其有下列 4 种方法。
連續 ( 连续 )
点击停止钮或达到生产预定数后，自动停止生产。
循環停止 ( 循环停止 )
完成 1 片基板后，自动停止生产。
步驟停止 ( 步骤停止 )
基板资料的每 1 步骤完成后，自动停止生产。
動作停止 ( 动作停止 )
每一吸着动作完成后就停止。停止位置为标记认识位置、零件吸着位置、固定相机认识位置、装
着位置。有废弃位置和吸嘴交换器时为吸嘴交换位置。
进行
H 轴的上升下降的位置，在 H 轴下降前和Ｈ轴上升下降的一次连续动作后停止。
3.2.4 步骤指定
(1) 开始、结束步骤的设定
[ 操作功能 ]
并非通过模式，而是指定装着时的开始步骤及结束步骤的步骤设定。
[ 操作顺序 ]
输入开始步骤时点击 開始步驟 ( 开始步骤 ) 即可输入。
由键盘输入开始步骤号码，“
0 ”为当前步骤。
输入结束步骤时点击
結束步驟 ( 结束步骤 ) 即可输入。
由键盘输入结束步骤号码，“
0 ”为最后步骤。
输入有效的
開始步驟 ( 开始步骤 ) 、 結束步驟 ( 结束步骤 ) 后点击 設定 ( 设定 ) 钮。点击
NC 資料重設 (NC 数据重设 ) 钮时，可以从基板资料的最初步骤进行装着。
双输送带规格时，如单击
F NC 复位 、 R NC 复位 钮，则可从基板数据的最初步骤逐个指定吸
嘴头进行安装。
选择
[ 不安装第一片基板 ] ，在各个开始·结束步骤中设定为 “-1”，则第一回的基板不会执行
在设定的吸嘴头侧的安装。
