保养篇 2. 维修检查 2-44 电子零件装着机 SI-G200Mk3 (CS) 每 3 个月 (8) 机械阀的动作检查 [ 作业功能 ] 用吸嘴对零件进行吸着·装着 时如果机械阀动作不良就会 发生无法吸着零件，导致动作中零 件脱 落无法装着等大故障。所以要 定期检查机械阀。 [ 维修检查位置 ] 2 处装 着吸嘴头的机械阀 ( 各 12 处 ) [ 维修检查时要 准备的物品 ] 棉棒、多用润滑油 ( 机械阀交换时：机械阀、六角扳 手套…
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-43
每
3 个月
(7) 吸嘴弹簧的磨损检查
[作业功能]
促使吸嘴上下运动的装着吸嘴头内部的吸嘴弹簧会随着每次的吸着·装着动作而剧烈运动。由于
弹簧磨损而导致的动作不良会造成不良品出现，所以需要定期对弹簧进行检查。
[维修检查位置]
2 处装着吸嘴头的吸嘴弹簧 ( 各 12 处 )
[ 维修检查时要准备的物品 ]
无需特意准备
( 吸嘴弹簧交换时：吸嘴弹簧、吸嘴 O 型环 )
[作业顺序]
1. 上压吸嘴然后放开时，确认吸嘴顺畅地回复。如果吸嘴没有顺畅地回复时以及弹簧有磨损
时，属于吸嘴弹簧不良，请按照
[ 吸嘴弹簧交换步骤 ] 交换弹簧。
为了依次对
12
个吸嘴弹簧进行检查，用手转动
RT
轴时，
H
轴推杆由于弹簧力会下降
2
～
3mm
，可能会损伤内部旋转轴。所以在转动
RT
轴时，请轻轻用手托住
H
轴推杆同时转动。
[ 吸嘴弹簧交换步骤 ]
1. 一边转动吸嘴一边缓慢向下拔出。
2. 用交换吸嘴弹簧的细金属丝勾出弹簧。
3. 交换吸嘴弹簧。
请注意不要让钢球掉落。
4. 在不卸下吸嘴 O 型环的状态下，用手按下弹簧。
5. 一边转动吸嘴一边缓慢插入。
6. 上压吸嘴然后放开时，确认吸嘴顺畅地回复。
吸嘴
O
型环一旦拆下后，容易产生龟裂，不可重复使用。必须交换新品。
吸嘴弹簧
钢球
吸嘴
O 形环
吸嘴
警告 :
!
注意 :
警告 :
!
保养篇
2. 维修检查
2-44
电子零件装着机
SI-G200Mk3 (CS)
每 3 个月
(8) 机械阀的动作检查
[ 作业功能 ]
用吸嘴对零件进行吸着·装着时如果机械阀动作不良就会发生无法吸着零件，导致动作中零件脱
落无法装着等大故障。所以要定期检查机械阀。
[ 维修检查位置 ]
2 处装着吸嘴头的机械阀 ( 各 12 处 )
[ 维修检查时要准备的物品 ]
棉棒、多用润滑油
( 机械阀交换时：机械阀、六角扳手套件 )
[ 作业顺序 ]
1. 用棉棒清理阀周围。
2. 用手指交替按压上下阀，确认是否可以顺畅地移动以及是否有障碍。如果阀不能顺畅地移
动，属于阀有问题，请按照
[2.8 运作不良时 (1) 机械阀交换 ] 的作业顺序对阀进行交换。
3. 将多用润滑油适量地涂到机械阀连接针部的 3 处，然后用手指交替按压阀，使润滑油渗入其
中。用棉棒将多余润滑油擦除。
多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致产品质量问题，所
以请一定要擦除多余润滑油。
机械阀气缸中如果有润滑油，可能会发生摩擦不良。所以在连接针部涂润滑油时一定要涂抹极
少量润滑油。
注意 :
警告 :
!
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-45
●机械本体的维修检查
[作业顺序]

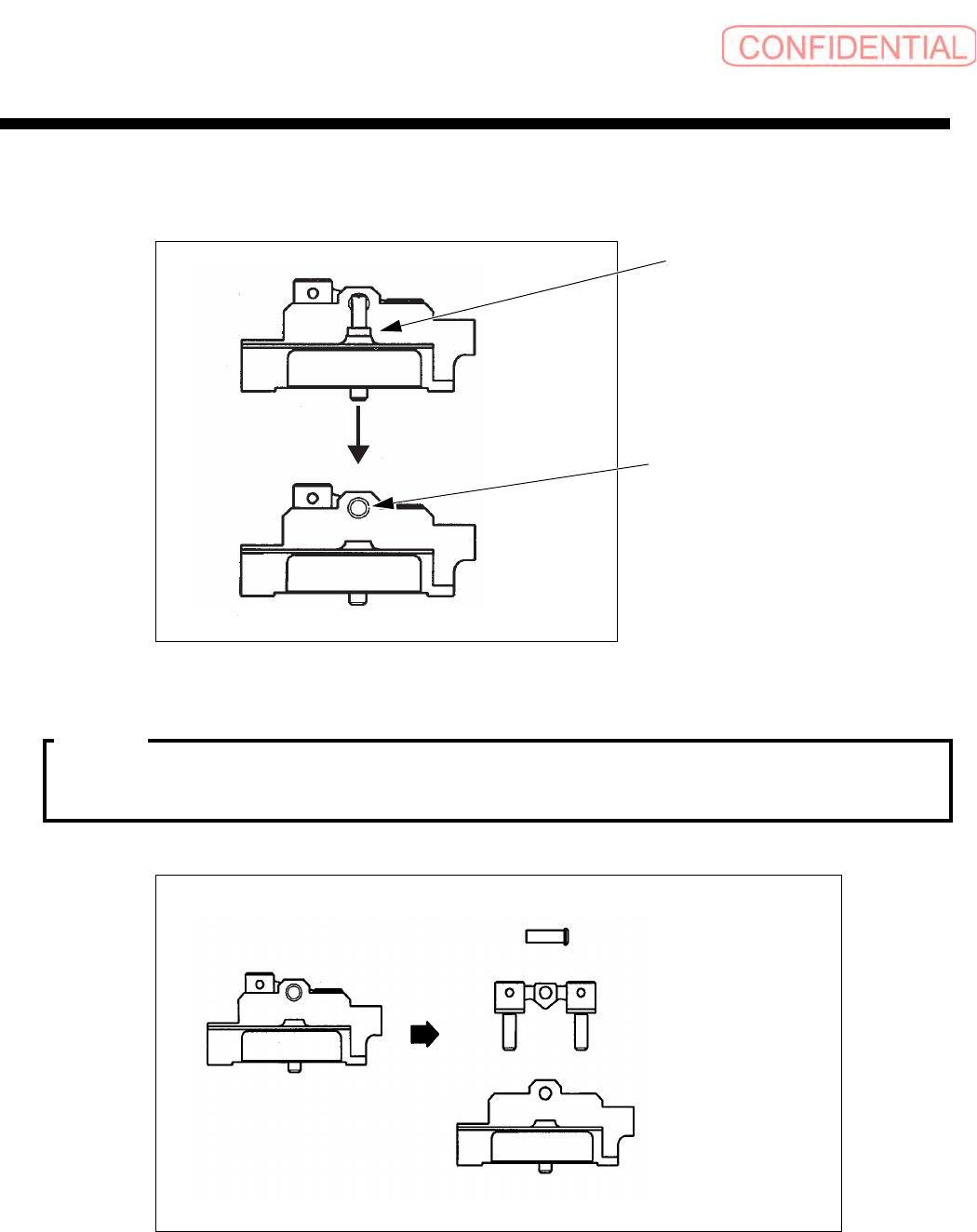

1. 卸下停止器。
由于涂了低强度的乐泰胶粘剂，为了防止螺丝沟槽滑动
,
先用尖嘴钳拧松后再用螺丝起子
松开。
2. 卸下中心旋转轴。
3. 卸下活塞 ASSY。
停止器
中心旋转轴
中心旋转轴
活塞
ASSY
本体
注意 :
