操作篇
3. 自动生产
3-64
电子零件装着机
SI-G200Mk3 (CS)
[
画面说明 ]
(1)
零件残数信息
对于各供给部位置号码，在机种文件指定零件供料器的
零件碼 ( 零件码 ) ， 将表示包含使用 1
个卷带的零件 總數 ( 总数 ) 及现在 殘數 ( 残数 ) 于列表。
(2) 全部重设
将前侧或后侧的零件残数全部设为溢满。
(3) 个别重设
将选择供给部位置号码的零件残数设为溢满。
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-65
3.6 吸嘴状况的表示
在此表示自动运转中吸嘴的位置、吸嘴的良与不良等与吸嘴相关的状况。
3.6.1 旋转式吸嘴头的索引
[ 操作功能 ]
实时表示各吸嘴在索引号码中的现在位置。索引号码为表示实际机台的各吸嘴。
在自动运转停止时表示各旋转吸嘴头的索引状况。
表示吸嘴为良品 （
OK）、 不 良 品 （ NG）。
[ 操作顺序 ]
依顺序点击 自動生產 ( 自动生产 ) 画面→ 吸嘴頭狀況 ( 吸嘴头状况 ) 标签，会出现以下的画
面。
[ 画面说明 ]

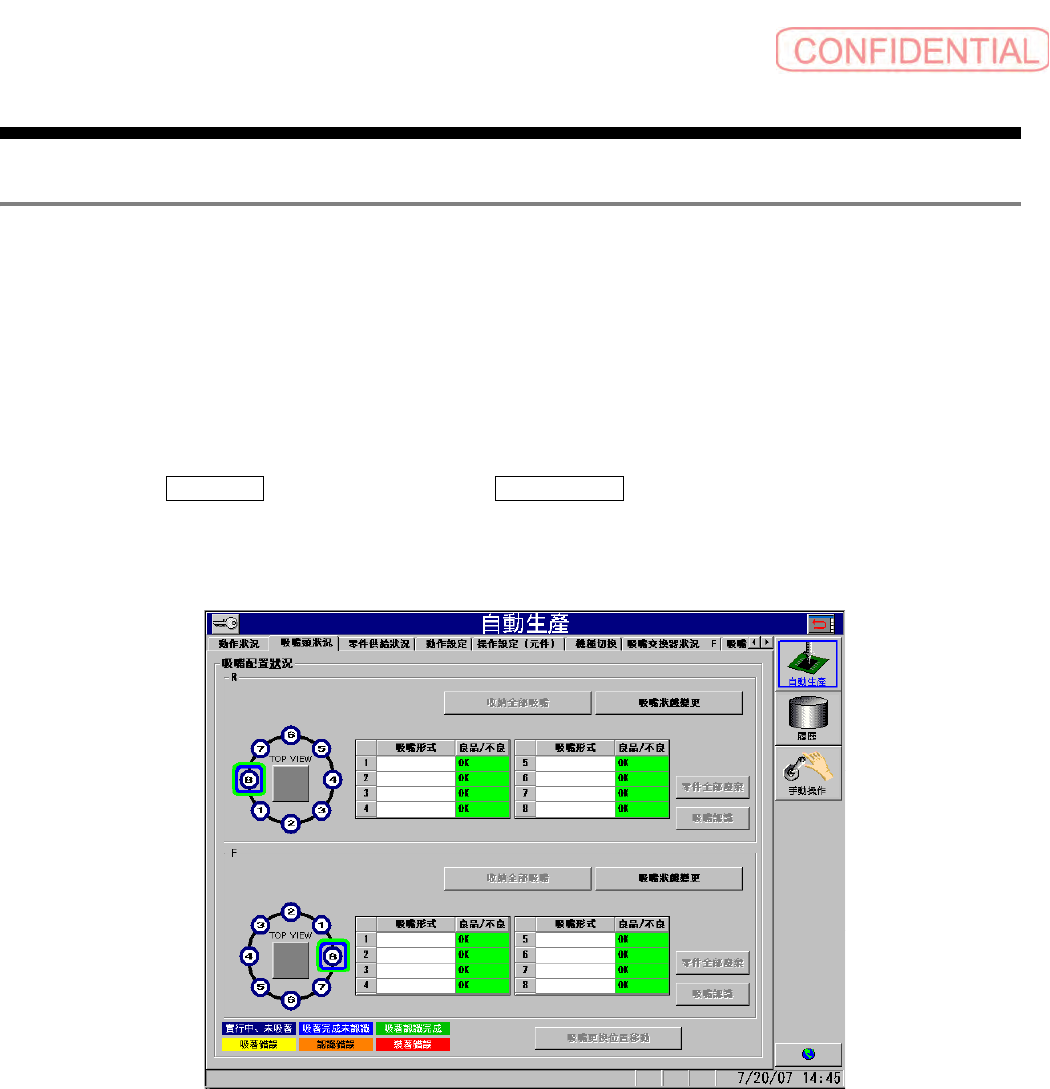

图
3.6.1
自動生產－吸嘴頭狀況
(
自动生产－吸嘴头状况
)
画面
(
多功能吸嘴头时
)
(1) 旋转吸嘴头的配置图
由上看旋转吸嘴头的索引图，表示各旋转吸嘴头现在位置。正右边的索引位置为零件的吸着、装着位置。正左
边的索引位置为吸着后零件的视觉认识位置。
不良吸嘴 （
NG 吸嘴）的索引号码以红色表示 , 一般良好的吸嘴 （OK 吸嘴）情形为黑色。
将自动生产停止时的各吸嘴环绕圆形的颜色做以下状态表示。
深蓝：吸着前
黄色：吸着错误
蓝色：吸着完成
橙色：认识错误
绿色：认识完成
红色：装着错误
操作篇
3. 自动生产
3-66
电子零件装着机
SI-G200Mk3 (CS)
(2)
吸嘴图表
以图表来表示
12 个位置的索引吸嘴， 此图表用以下的项目表示。
·状态： 吸着前 （深蓝色） 吸着错误 （黄色）
吸着完成 （蓝色） 认识错误 （橙色）
认识完成 （绿色） 装着错误 （红色）
·吸嘴形式：表示吸嘴的形式。
·
OK/NG：OK：可使用的吸嘴 ; N G ：不良吸嘴。
点击
NG 吸嘴后点 击 吸嘴狀態變更 ( 吸嘴状态变更 ) 钮时，能将 NG 切换为 OK。选择 OK 吸嘴
时切换为 NG。
·外径：表示吸嘴的外径尺寸。
·内径：表示吸嘴的内径尺寸。
(3) 吸嘴更換位置移動 ( 吸嘴更换位置移动 ) 钮、 RT 钮
机种切换时，执行吸嘴的交换作业。
(4) 吸嘴認識 ( 吸嘴认识 ) 钮
对装着有吸嘴头的吸嘴执行认识。
(5) 零件全部廢棄 ( 零件全部废弃 ) 钮
将吸嘴头吸着的零件全部废弃。
RT
钮的说明请参照 “
4.1.3
吸嘴座
RT
轴的操作 （旋转式吸嘴头）
”
。
注意 :
