零件认识数据制作篇
序文
序文
零件数据作成篇由 “1. 操作”和 “2. 顺序”构成。
1. 操作
对于 SI-G 系列实装机中作成零件认识用数据的程序操作，该章节作了分析说明。
2. 顺序
对于 SI-G 系列实装机，使用零件认识作成·评价的程序，作成实际电子零件用的零件认识数据时的
具体顺序操作，该章节作了分析说明。
·
该篇旨在初次使用该程序作成零件认识数据时的指导用途。
· 该篇的使用对象既包括完成
SI-G 系列实装机操作教育的操作员，另外也包括掌握该实装机同等知
识的操作员。并对于认识数据程序的新功能和用语作了分析说明。
·
该篇内容包括从最初获得数据作成所需电子零件、使用认识数据编辑作成零件认识数据、评价该作
成数据、直到在零件管理桌面登录为止的操作顺序。此外，还明确列明本书出现过的操作顺序的零
件品种列表。因为实际的认识数据的作成顺序是依零件品种列表分别分析说明，所以请根据需要
（欲作成的零件）依照不同零件种类的分析说明，执行零件认识数据的作成。
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-1
1. 操作
1.1 起动方法
认识数据编辑的起动方法有如下 2 种。
1.1.1 从数据编辑起动

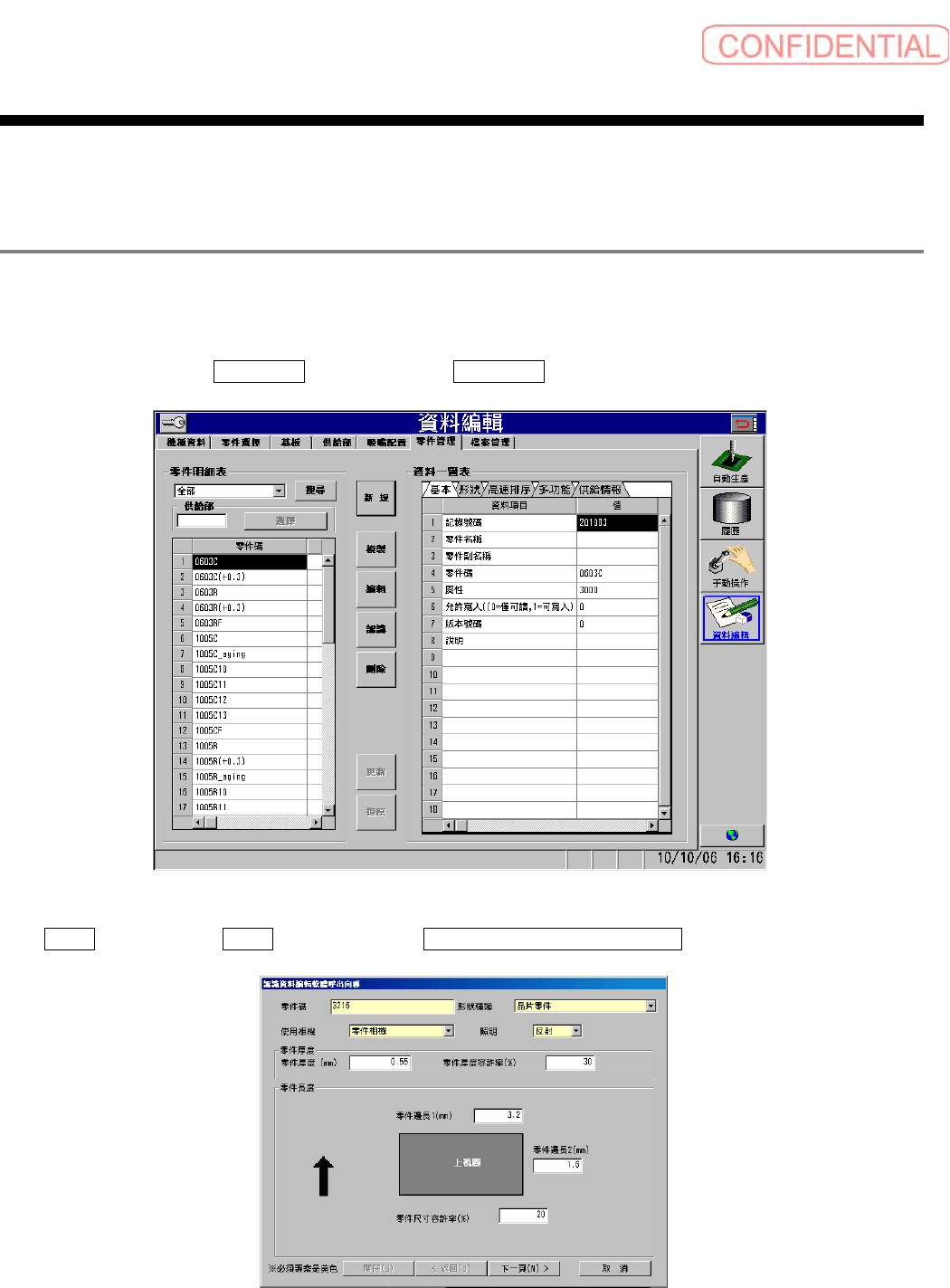

从数据编辑起动，显示 資料編輯 ( 数据编辑 ) － 零件管理 ( 零件管理 ) 的画面。
图
1.1.1-1
資料編輯－零件管理
(
数据编辑－零件管理
)
点击 新規 ( 新建 ) 或者 認識 ( 认识 ) 钮显示 認識資料編輯軟體呼出向導 ( 认识数据编辑软件调出
向导
) 对话框。
图
1.1.1-2
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
零件认识数据制作篇
1. 操作
1-2
电子零件装着机
SI-G200Mk3 (CS)
输入零件形状、供给部信息的必要项目后，点击 認識開始 ( 认识开始 ) 钮。
图
1.1.1-3
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
显示 認識資料編輯 ( 认识数据编辑 ) 的画面。
图
1.1.1-4
認識資料編輯
(
认识数据编辑
)
画面
