操作篇 5. 资料编集 5-38 电子零件装着机 SI-G200Mk3 (CS) 5.2.1.3 DAS 的功能 1. 可自动找出零件供给数据 (.SP4) 及吸嘴配置数据 (.NZ4) 。 2. 零件供给位置或吸嘴配置数据 任一个或任一方，可执行固定基 板资料的架构。 机种资料 .PW4 基板资料 . NC4 零件数据 .PS4 DAS 资料 .DA4 基板资料 .NC4 零件供给 .SP4 资料 吸嘴配置 .NZ4 资料 DAS 处…
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-37
13 智能供料器装备
机器与智能供料器相对应时设定。此项目为机台内全部吸嘴头的共同设定，反映到包括所选
吸嘴头在内的机台内的全部吸嘴头。
14 脚浮起检出装置共享
脚浮起检出装置为共享设定时设定。此项目为机台内全部吸嘴头的共同设定，反映到包括所
选吸嘴头在内的机台内的全部吸嘴头。吸嘴头类型为多功能时可进行检查的开启
u/ 关闭。
15 附着检出
设定附着检出的有无。此项目为机台内全部吸嘴头的共同设定，反映到包括所选吸嘴头在内
的机台内的全部吸嘴头。
16 欠品检出
设定欠品检出的有无。此项目为机台内全部吸嘴头的共同设定，反映到包括所选吸嘴头在内
的机台内的全部吸嘴头。吸嘴头类型为多功能时可进行检查的开启
/ 关闭。
17 双输送带装备
设定双输送带的有无。此项目为机台内全部吸嘴头的共同设定，反映到包括所选吸嘴头在内
的机台内的全部吸嘴头。
·
排列设定 ：
①同一零件分割为
2 个吸嘴头
同一零件需要分割为
2 个吸嘴头时，请勾选此框。
②
吸嘴配置固定
按照各机台输入机种数据的吸嘴配置数据，指定是否
l 固定吸嘴配置。
③
供料器配置固定
按照各机台输入机种数据的供给位置数据，指定是否固定供料器配置。
④
盘式配置固定 ( 只限有盘式供给部的机种 )
按照各机台输入机种数据的供给位置数据，指定是否固定供料器配置。
⑤
吸着顺序调整
指定各个机台是否执行吸着顺序调整。
⑥
装着顺序调整
指定各个机台是否执行装着顺序调整。
·
吸嘴·供给部设定 :
① 指定供料器使用范围
在数据调整下决定供料器配置的范围内执行确认，
指定使用供料器范围时输入使用的供料
器数
( 以 8mm 换算 ) 。还有， 供料器配置范围的开始位置为使用输入机种数据的供料器位
置补正值。
②
使用供给部的指定
在数据调整下指定使用供给部的前部、后部时设定。
③
使用吸嘴
对吸嘴数据库中已登录并可使用的吸嘴个数进行指定。
0 为可无限制使用设定。
④
不良吸嘴 1 ～ 12
指定各机台中可使用 / 不可使用的吸嘴位置。发生不良吸嘴， 中止旋转座上的使用吸嘴时，
可将其排列为不可使用。
操作篇
5. 资料编集
5-38
电子零件装着机
SI-G200Mk3 (CS)
5.2.1.3 DAS
的功能

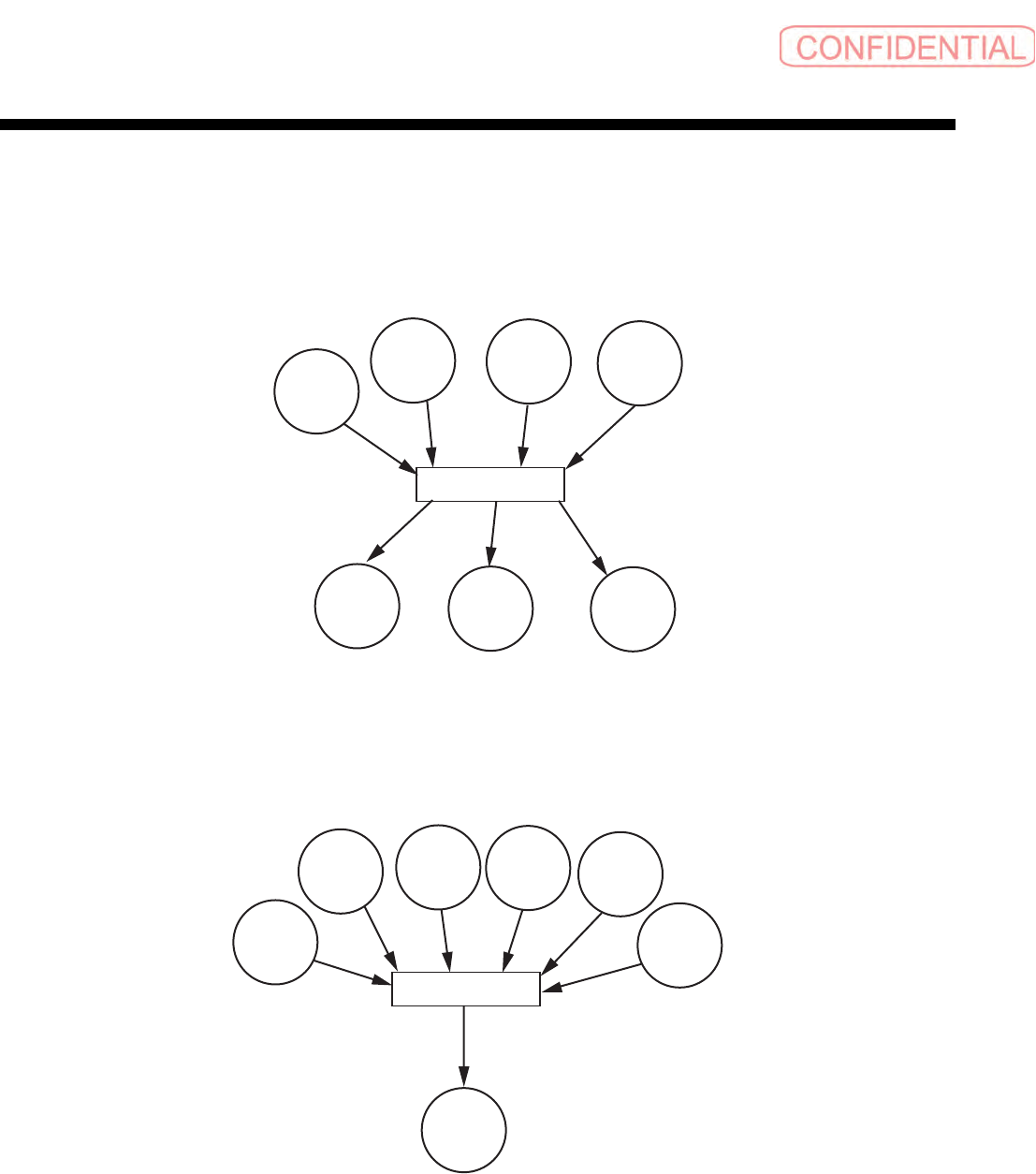

1. 可自动找出零件供给数据 (.SP4) 及吸嘴配置数据 (.NZ4)。
2. 零件供给位置或吸嘴配置数据任一个或任一方，可执行固定基板资料的架构。
机种资料
.PW4
基板资料
.NC4
零件数据
.PS4
DAS
资料
.DA4
基板资料
.NC4
零件供给
.SP4
资料
吸嘴配置
.NZ4
资料
DAS 处理
再构筑
DAS 资料
.DA4
机种资料
.PW4
基板资料
.
NC4
零件数据
吸嘴配置
.NZ4
资料
零件供给
.SP4
资料
基板资料
.NC4
DAS 处理
再构筑
.PS4
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-39
3. 基板资料的区域展开及基板资料的装着步骤可再配置。
4. 附不良标记点的区域资料
域内部执行
NC 资料的再配置，未包含其它的区域资料，制作路径内的资料，展开后的资料为
连片基板模式。
区域展开
步骤的排列更换
