操作篇 3. 自动生产 3-24 电子零件装着机 SI-G200Mk3 (CS) 变更零件外形以及动作资料的 情况，变更该项目值。 需要变更认识资料时，点击 認 識資料編輯 ( 认识数 据编辑 ) 钮，运用认识资料编辑软件进行变 更。 变更后 , 请点 击 認識確認 ( 认识 确认 ) 钮 , 输入现在的零件认 识资料并判定是否认识及表 示 認識結果 ( 认识结 果 )。 正常认识时 , 在 認識結果 ( 认识 结果 ) 中表示 OK …
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-23
3.3.3 零件教示
[ 操作功能 ]
以自动生产为中心，对于使用零件修正有关个别零件认识的数据。
[ 操作顺序 ]
在 自動生產 ( 自动生产 ) 菜单的 動作狀況 ( 动作状况 ) 画面下 , 发生未吸着错误、吸着错误及
认识错误时，
在 NC 資料監視螢幕 (NC 数据监视屏幕 ) 框内点击 教示 ( 教示 ) 钮， 会出现以
下的
選擇教示資料 ( 选择教示数据 ) 对话框。
图
3.3.3-1
選擇教示資料
(
选择教示数据
)
对话框
表示现在吸着中的零件，选择编辑零件的行并点击 編輯 ( 编辑 ) 钮。
执行选择零件的认识资料编辑并会出现以下
零件資料教示 ( 零件数据教示 ) 对话框。
图
3.3.3-2
零件資料教示
(
零件数据教示
)
对话框
操作篇
3. 自动生产
3-24
电子零件装着机
SI-G200Mk3 (CS)
变更零件外形以及动作资料的情况，变更该项目值。
需要变更认识资料时，点击 認識資料編輯 ( 认识数据编辑 ) 钮，运用认识资料编辑软件进行变
更。
变更后 , 请点击 認識確認 ( 认识确认 ) 钮 , 输入现在的零件认识资料并判定是否认识及表示
認識結果 ( 认识结果 )。
正常认识时 , 在
認識結果 ( 认识结果 ) 中表示 OK 后。点击 反映至零件資料 ( 反映至零件数
据
) 钮，修正内容并反映至零件资料，关闭对话框。
未正常认识情况时
, 在 認識結果 ( 认识结果 ) 中表示 NG ，因此 , 须修正资料再度认识并执行
认识确认
, 直至正常认识为止。需反复修正资料及认识确认。不想教示所选零件就退出时，点击
取消 ( 取消 ) 钮。 零件資料教示 ( 零件数据教示 ) 对话框消失。
欲执行零件全部教示时，请执行上述的操作。
教示结束后，点击
選擇教示資料 ( 选择教示数据 ) 对话框的 關閉 ( 关闭 ) 钮，回至 動作狀況
(
动作状况 ) 画面。
按操作面板的
START 钮，再激活自动生产。
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-25

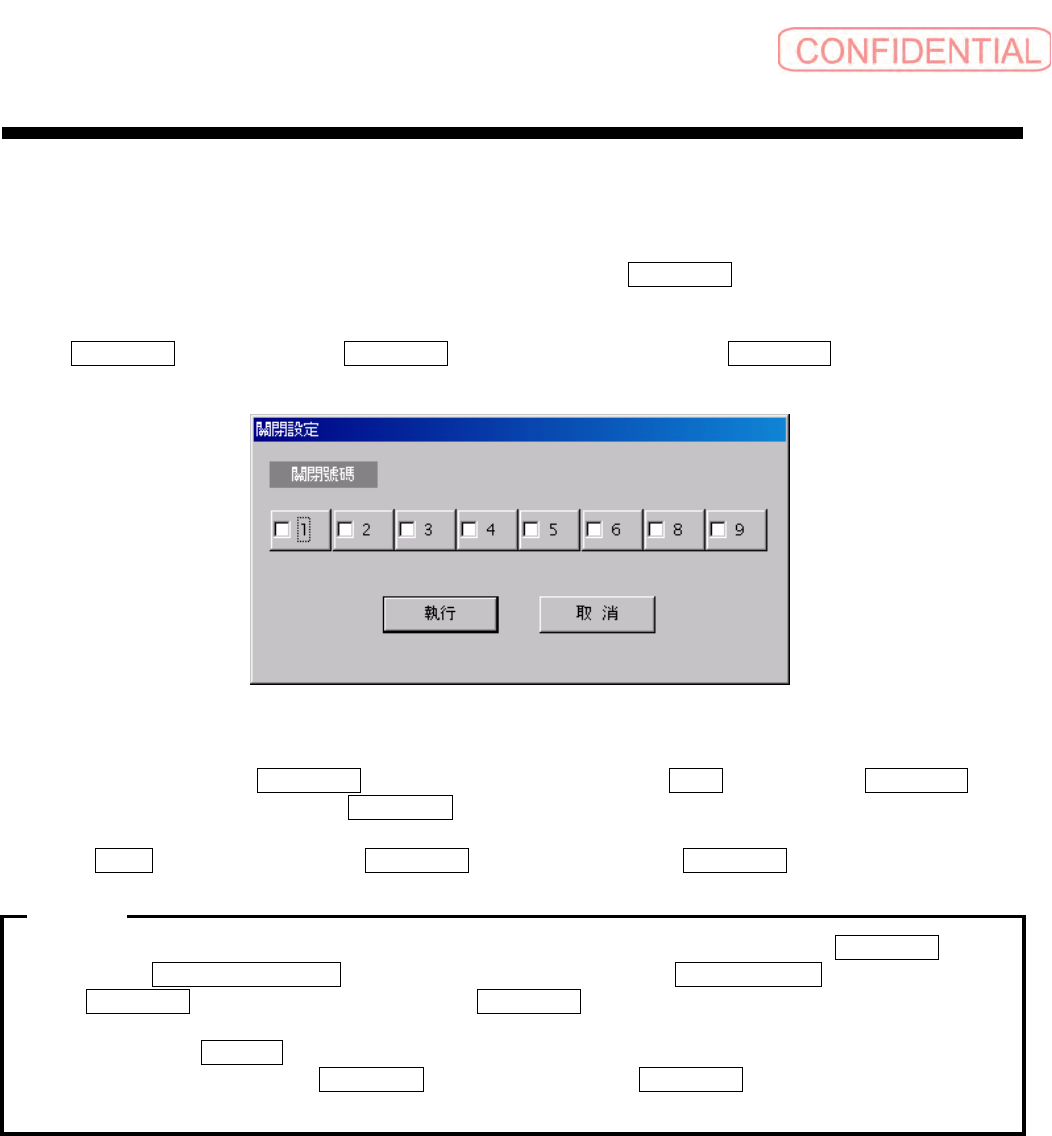

3.3.4 关闭设定
[ 操作功能 ]
对于自动生产中的机种文件，暂时设定关闭号码。
自动生产停止的状态下，限于非步骤途中的情况，可设定 關閉號碼 ( 关闭号码 ) 。
[ 操作顺序 ]
在 自動生產 ( 自动生产 ) 的 動作狀況 ( 动作状况 ) 菜单中，点击 關閉設定 ( 关闭设定 ) 钮时
会出现以下的对话框。
图
3.3.4
關閉設定
(
关闭设定
)
对话框
请确认欲关闭装着的 關閉號碼 ( 关闭号码 ) 复选框后，点击 執行 ( 执行 ) 钮。 關閉設定 ( 关
闭设定
) 对话框关闭，再设定 關閉號碼 ( 关闭号码 ) 的机种文件自动被下载后恢复自动生产。
点击
取消 ( 取消 ) 时，不设定 關閉號碼 ( 关闭号码 ) 而关闭 關閉設定 ( 关闭设定 ) 对话框。
·基板生产途中无法执行关闭设定。基板生产途中为了要执行关闭设定，必须在
自動生產
(
自动
生产
)
的
操作設定 ( 元件 )
(
操作设定
(
元件
))
画面中执行
NC
資料重設
(NC
数据重设
)
。
·在
動作狀況
(
动作状况
)
画面下设定的
關閉號碼
(
关闭号码
)
为对于下载完毕的机种文件
暂时的设定。
再次下载相同
機種檔
(
机种文件
)
的情况，所设定的关闭号码即为无效。
·设定持续关闭号码时，在
資料編輯
(
数据编辑
)
菜单的
機種資料
(
机种数据
)
画面下需要
设定关闭号码。（参照
[5.2.1
机种文件的新建
]
）
注意 :
