电子零件装着机 SI-G200Mk3 (CS)
4-29
操作篇
4. 手动操作
4.4.1 相机操作
[ 概要 ]
认识吸着零件窗口内显示出相机的零件相机，从大型零件认识用的选配固定相机中选择。常常显
示认识基板上各种认识标记的基板窗口、认识零件吸着姿势的吸着检查窗口。
[ 操作顺序 ]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 視覺 ( 视觉 ) 标签，出现以下的 視覺 ( 视觉 ) 画
面。

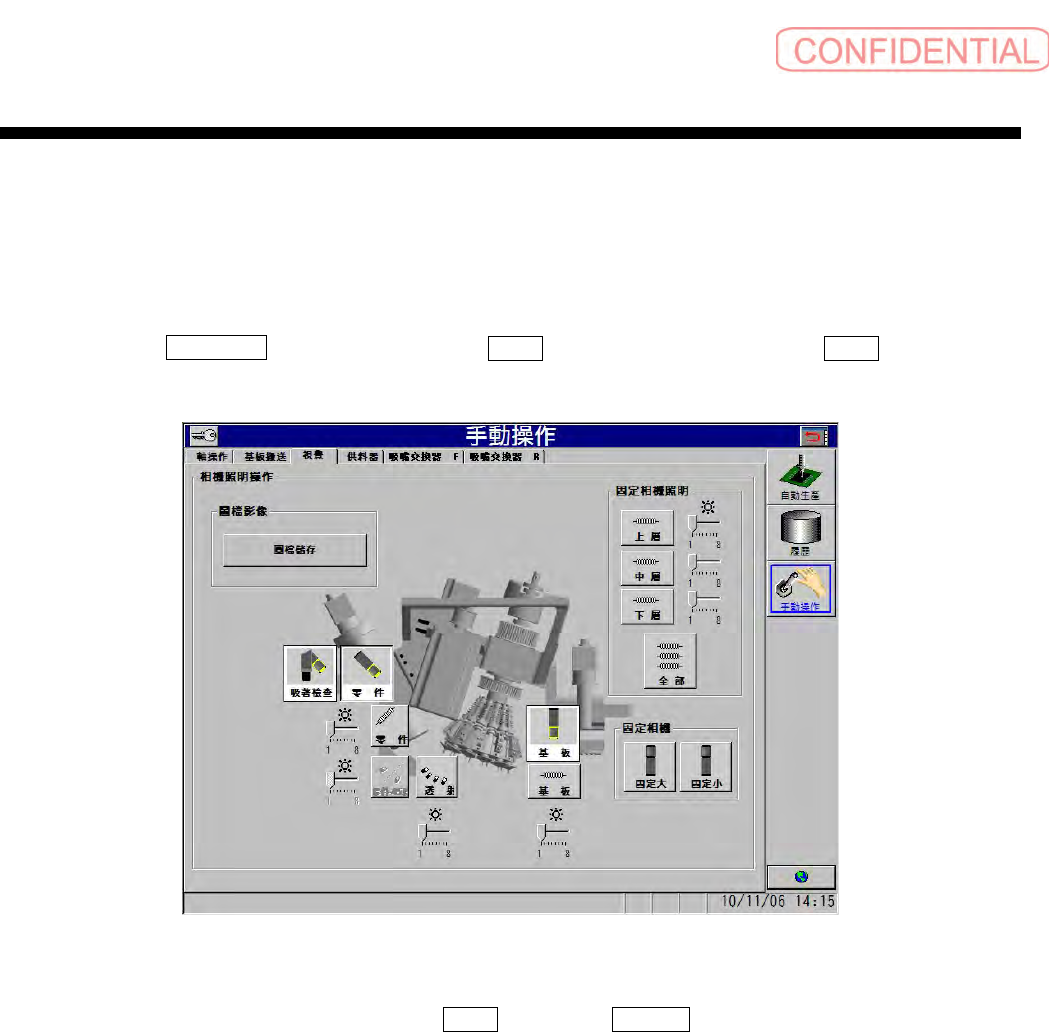

图
4.4.1
手動操作－ 視覺
(
手动操作－ 视觉
)
书面
在零件相机窗口内显示出影像的相机从 零件 ( 零件 ) 、 固定大 ( 固定大 ) 中选择点击，在零件
相机窗口内将显示选择相机的影像。
操作篇
4. 手动操作
4-30
电子零件装着机
SI-G200Mk3 (CS)
4.4.2 照明操作
[ 概要 ]
欲使 [4.4.1 相机操作 ] 的各相机得到最佳影像，调整照明很重要。照明分基板相机用的基板照
明，零件相机用零件反射照明、透射照明、以及零件
45
。
照明、吸着检查相机用的吸着检查照
明，以及固定相机大视野用选配的上层
/ 中层 / 下层的各照明。边观察各个窗口的画面，边调整
最佳照明亮度。
[ 操作顺序 ]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 視覺 ( 视觉 ) 标签，出现以下的 視覺 ( 视觉 )
画面。

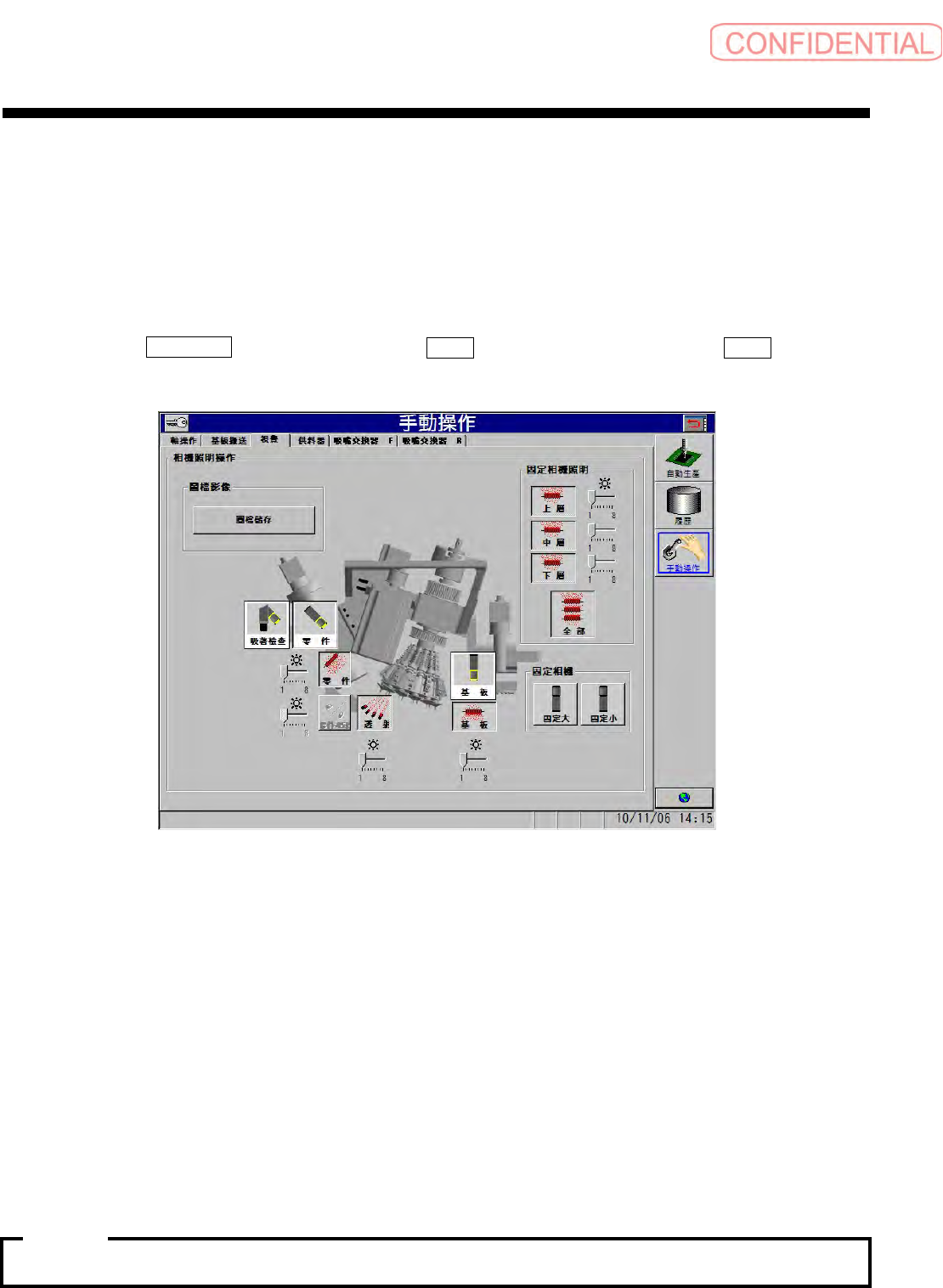

图
4.4.2
手動操作－ 視覺
(
手动操作－ 视觉
)
画面
点击欲点亮的照明钮。
欲使照明明亮时
以鼠标将画面的控制钮往右移动。
欲使照明变暗时
以鼠标将画面的控制钮往左移动。
[ 画面说明 ]
调整钮有 8 个阶段。
透射照明
－
由零件上方取得照明。在相机的认识影像乃是以零件的影子作为影像信息。
反射照明
－
由零件表面取得照明。在相机的认识影像乃是以零件的实际影像作为影像信息，其用
反射照明可认识时，请选择反射照明，特别是芯片零件等外形有凹凸时，其反射照明的认识率及
精度较优。
吸着检查相机为吸着零件时，由零件侧面检查吸着高度状态，可检查出吸着错误。
注意 :
电子零件装着机 SI-G200Mk3 (CS)
4-31
操作篇
4. 手动操作
4.4.3 图文件影像的储存
[ 概要 ]
选择图文件影像，储存已选的图文件影像资料。
[ 操作顺序 ]
选择 手動操作 ( 手动操作 ) 菜单 → 視覺 ( 视觉 ) 标签。

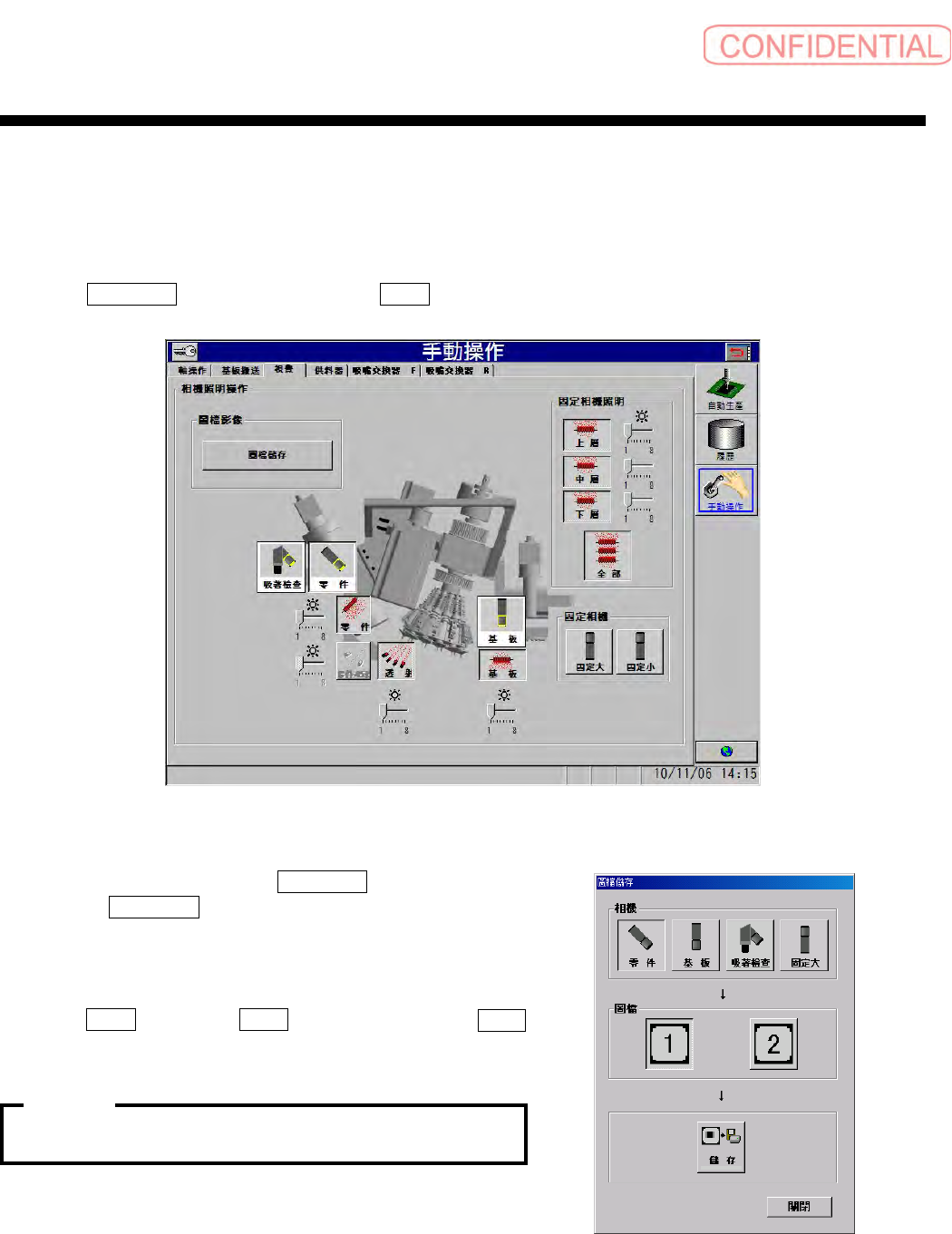

图
4.4.3-1
手動操作－ 視覺
(
手动操作视觉
)
书面
要储存图文件影像，点击 圖檔影像 ( 图文件影像 )
框中的 圖檔儲存 ( 图文件储存 ) 钮，出现图文件储
存对话框。
选择
相機 ( 相机 ) 及 圖檔 ( 图文件 ) ，再点击 儲存
( 储存 ) 钮，可以保存影像至 FD。
当图文件影像未正常储存时，出现错误信息对话框。
图
4.4.3-2
圖檔儲存
(
图文件储存
)
对话框
注意 :
