操作篇
5. 资料编集
5-16
电子零件装着机
SI-G200Mk3 (CS)
在 零件明細表 ( 零件明细表 ) 中显示编辑或删除零件资料时，点击 零件明細表 ( 零件明细表 )
的行号码并选择零件资料。
请点击
零件管理 ( 零件管理 ) 画面中央的 編輯 ( 编辑 ) 钮，编辑或删除零件资料的明细时，可
在
資料一覽表 ( 资料一览表 ) 框中编辑。
修正零件资料时，在编辑
資料一覽表 ( 资料一览表 ) 框中的零件数据明细后，点击 更新 ( 更新 )
钮 , 修正的内容会反映于零件管理表中。
删除零件数据时，请点击
刪除 ( 删除 ) 钮。编辑中的零件资料从零件管理表中删除。
编辑认识资料时，点击
認識 ( 认识 ) 钮，会显示 認識資料編輯軟體呼出向導 ( 认识资料编辑软
件调出向导
) ，请与零件追加处理一同编辑。
·删除零件管理表的零件数据无法复原。
·执行删除零件数据时，须请注意。
注意 :
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-17

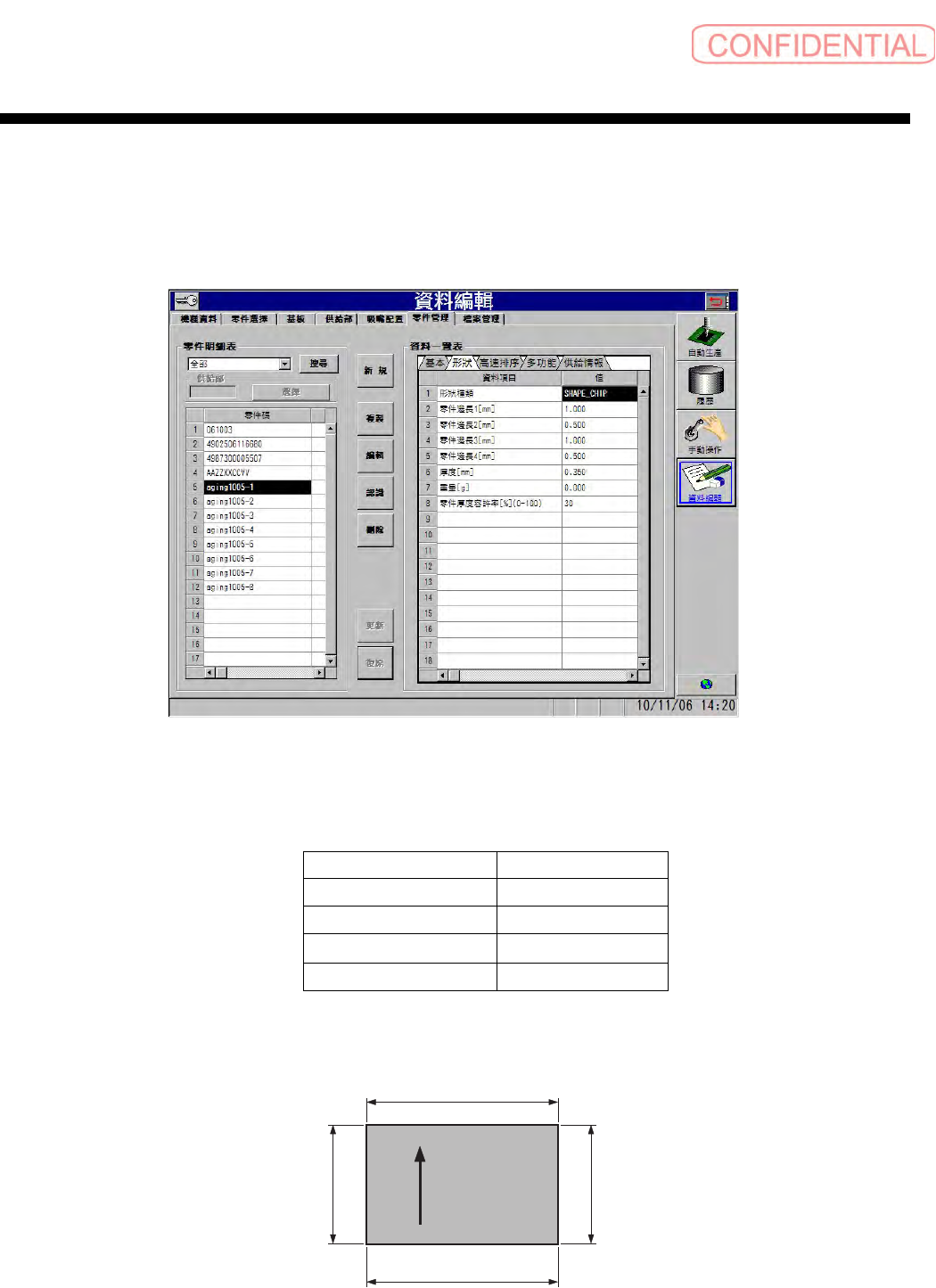

5.1.3 关于形状资料
零件本身形状及各部尺寸，其容许率、重量、电极 ( 脚、锡球 ) 形状、尺寸、个数、排列等资料。
5.1.3.1 零件基本数据
图
5.1.3
資料編輯－零件管理
(
资料编辑－零件管理
)
画面
(1) 形状种类：芯片零件、脚零件、 BGA 零件及其它异形零件
(2) 零件边长 1、零件边长 2、零件边长 3、零件边长 4：由上往下看图， 其角形零件的尺寸。
单位：mm
形状种类 解释
SHAPE_CHIP
芯片零件
SHAPE_LEAD
脚零件
SHAPE_BGA
BGA
零件
SHAPE_ODD
异形零件
零件边长 1
零件边长 3
零件边长 4 零件边长 2
零件供给方向
( 俯视 )
操作篇
5. 资料编集
5-18
电子零件装着机
SI-G200Mk3 (CS)
脚零件是输入不包含脚的零件尺寸。
(3) 厚度：零件的厚度。单位：mm
(4)
重量：零件的重量。单位：g
(5)
零件尺寸容许率：认识零件尺寸的容许率。输入范围：0~99%

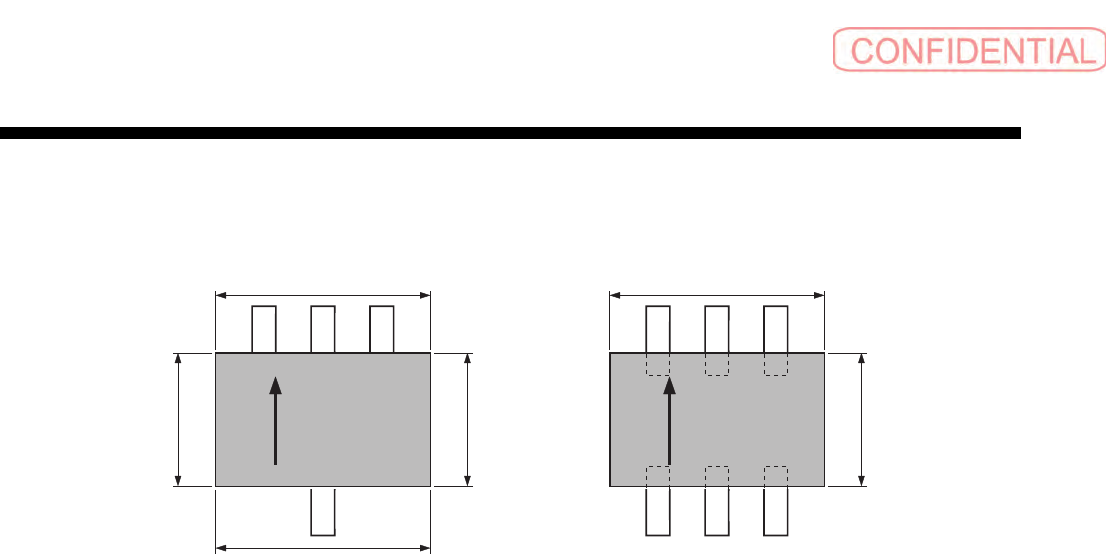

零件边长 1
零件边长 1
零件边长 3
零件边长 4 零件边长 2 零件边长 2
零件供给方向 零件供给方向
Gull-wing 型脚
J-lead 型脚
( 俯视 )(俯视 )
