零件认识数据制作篇 2 . 顺序 2-70 电子零件装着机 SI-G200Mk3 (CS) 认识被执行，认识结果处显示 確認 ( 确认 ) 后， 请按 STOP 钮，停止认识处理。 图 2.1.8-13 認識 ( 认识 ) 设定 画面 若点击结果行，则显示其详细 内容。 图 2.1.8-1 4 認識結果一覽 ( 认识结果一览 ) 画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-69
点击
下一頁 ( 下一页 ) ，会出现 零件的中心設定 ( 零件的中心设定 ) 画面。
用和其他的異形零件同样的方法可以设定。
图
2.1.8-11
零件的中心設定
(
零件的中心设定
)
画面
移动到认识设定画面，按 START 钮，则执行认识。
图
2.1.8-12
認識
(
认识
)
设定
画面
零件认识数据制作篇
2. 顺序
2-70
电子零件装着机
SI-G200Mk3 (CS)
认识被执行，认识结果处显示 確認 ( 确认 ) 后，请按 STOP 钮，停止认识处理。
图
2.1.8-13
認識
(
认识
)
设定
画面
若点击结果行，则显示其详细内容。
图
2.1.8-14
認識結果一覽
(
认识结果一览
)
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-71

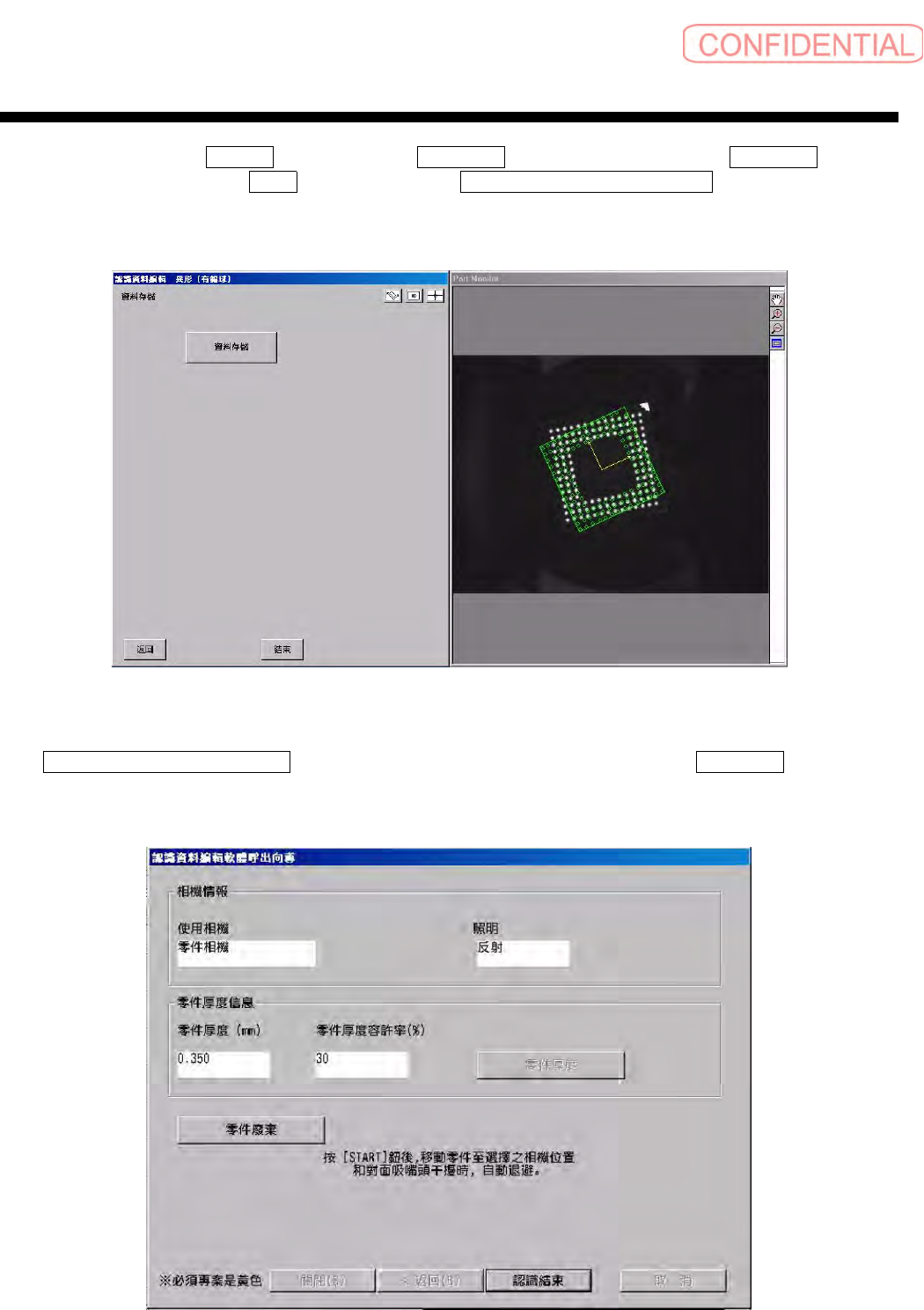

若认识结果满意，点击
下一頁 ( 下一页 ) 显示 資料存儲 ( 数据存储 ) 画面。点击 資料存儲 ( 数据存
储
) 钮， 储存数据后，点击 結束 ( 结束 ) 钮，返回 認識資料編輯軟體呼出向導 ( 认识数据编辑软件
调出向导
) 画面。
图
2.1.8-15
資料存儲
(
数据存储
)
画面
返回 認識資料編輯軟體呼出向導 ( 认识数据编辑软件调出向导 ) 画面后，点击 零件廢棄 ( 零件废弃 )
钮，结束。
图
2.1.8-16
結束
(
结束
)
画面
