操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-51

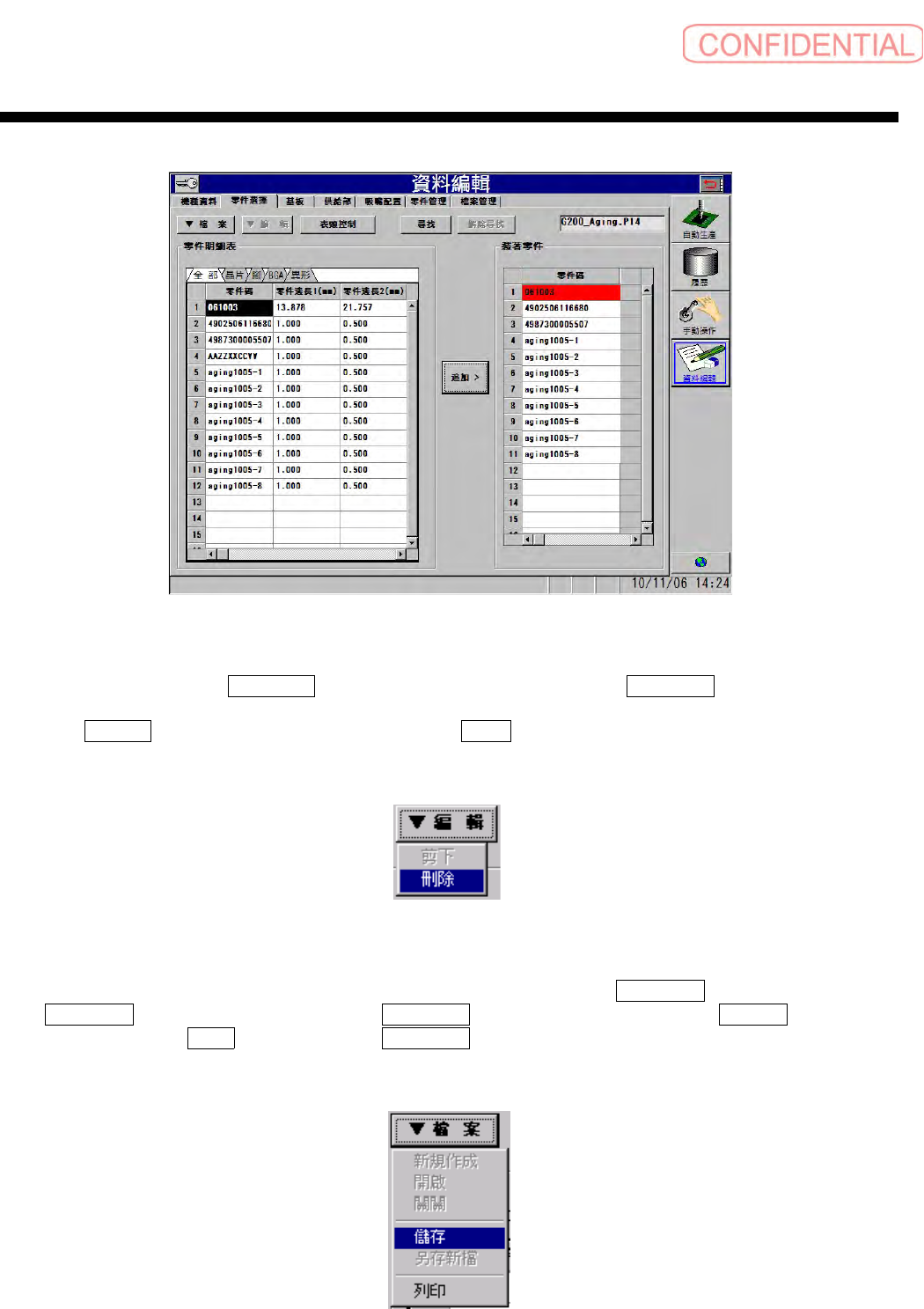

图
5.3.1-2
資料編輯－零件選擇
(
资料编辑－零件选择
)
画面
将追加的零件数据由 裝著零件 ( 装着零件 ) 删除时，点击欲删除 裝著零件 ( 装着零件 ) 的零件
数据行。
点击
▼編輯 ( ▼编辑 ) 钮，请选择编辑菜单的 刪除 ( 删除 ) 钮。
图
5.3.1-3
編輯
(
编辑
)
菜单
上记的作业于机种文件中，对于需要全部执行的零件资料，制作 裝著零件 ( 装着零件 ) 数据。
裝著零件 ( 装着零件 ) 制作后，点击 零件資料 ( 零件资料 ) 画面左上角的 ▼檔案 ( ▼文件 )
钮后，选择菜单 儲存 ( 储存 ) ，储存 裝著零件 ( 装着零件 ) 数据。
图
5.3.1-4
檔案
(
文件
)
菜单
操作篇
5. 资料编集
5-52
电子零件装着机
SI-G200Mk3 (CS)
5.4 基板
设定关于生产基板的数据。包括基板的尺寸，装着的零件和装着位置、吸着顺序、装着顺序、供给
位置、定位标记、不良标记等的数据。
基板 ( 基板 ) 资料通过以下 5 项资料设定、进行变更。
(1) 基板信息
基板的外形尺寸，基板上的装着时的基准点，基板搬入、搬出相关的定时器的值。
(2) 定位标记
定位标记是使用相机确认基板的位置·姿势时作在目标基板上的标记， 2 处以上标上标记。标记位
置·形状·尺寸，还有指定确认时怎样使用定位标记。
(3) 区域
多面取基板的一部分叫做区域指定一枚基板中区域的形成状态和认识方法。
(4) 不良标记
不良标记是在集成基板装着前基板工程中不良的部分 ( 区域 ) 打上不良标记。指定不良标记的形状·
位置和认识方法。
(5) 装着
输入自动生产时每个装着步骤的信息根据教示进行补正。一个步骤信息包括基板上某处装着的零件
名和供给部位置，装着基板上的位置、零件的面向、使用的吸着吸嘴、装着顺序等。
(6) POP
新建基板资料时，按以下顺序设定资料。
根据基板坐标原点位置的机器数据的设定，基板上的基准点位置会不同。
注意 :
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-53
5.4.1 基板信息的输入
[ 操作功能 ]
设定基板的尺寸及以基板的基准点为执行对像补正值的设定。
[ 操作顺序 ]
点击 資料編輯 ( 资料编辑 ) 菜单的 基板 ( 基板 ) 标签。会出现 基板 ( 基板 ) 画面。
点击
基板情報 ( 基板信息 ) 标签，会出现基板信息的画面。

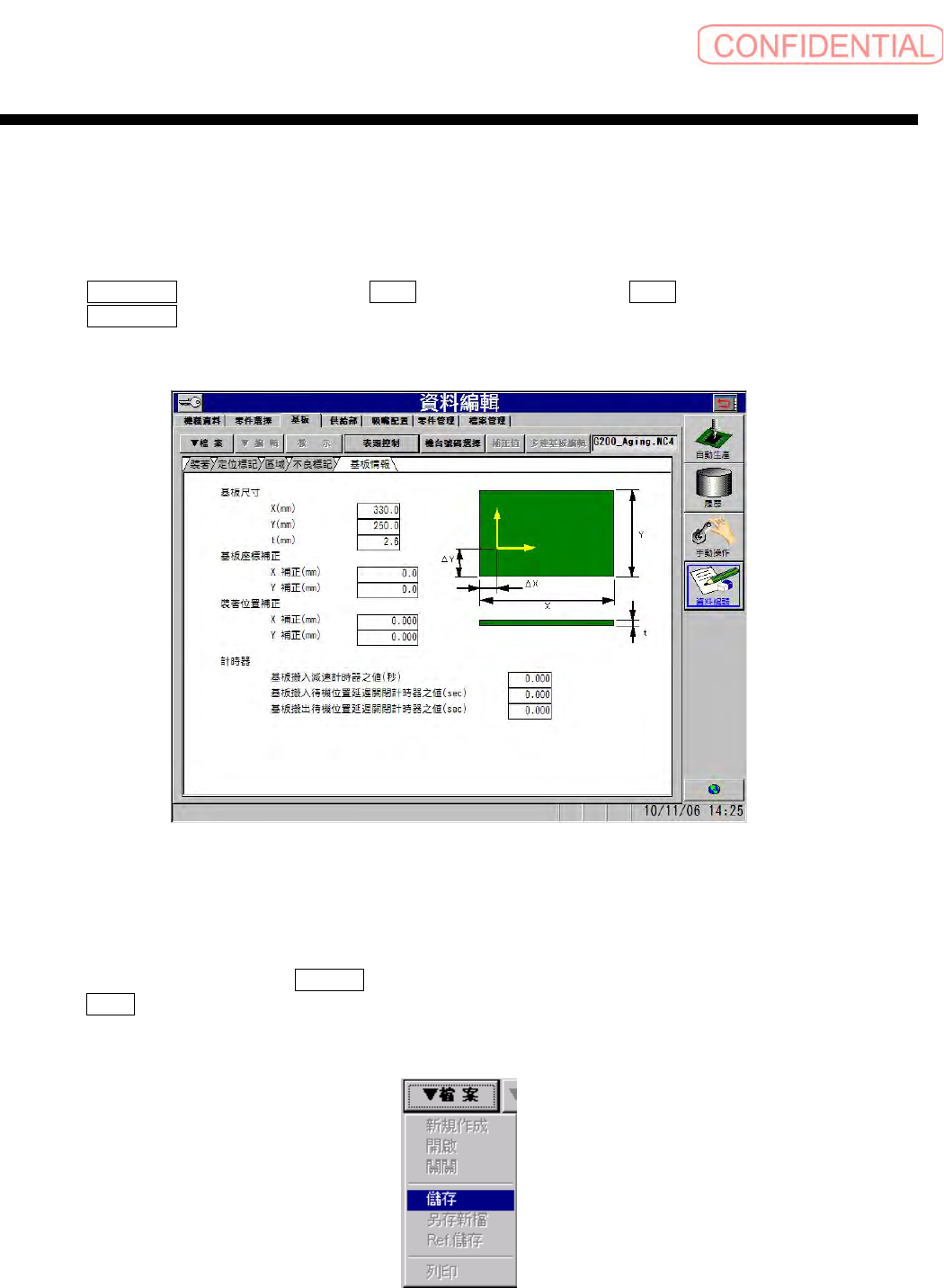

图
5.4.1-1
資料編輯－基板情報
(
资料编辑－基板信息
)
画面
点击输入项目的文本框，即可输入资料。
由键盘输入资料，以相同步骤输入全部的资料。
全部项目输入完毕后，点击
▼檔案 ( ▼文件 ) 钮。
点击
儲存 ( 储存 ) 钮，存储输入的资料。
图
5.4.1-2
檔案
(
文件
)
菜单
