操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-83
在警报发生时所显示

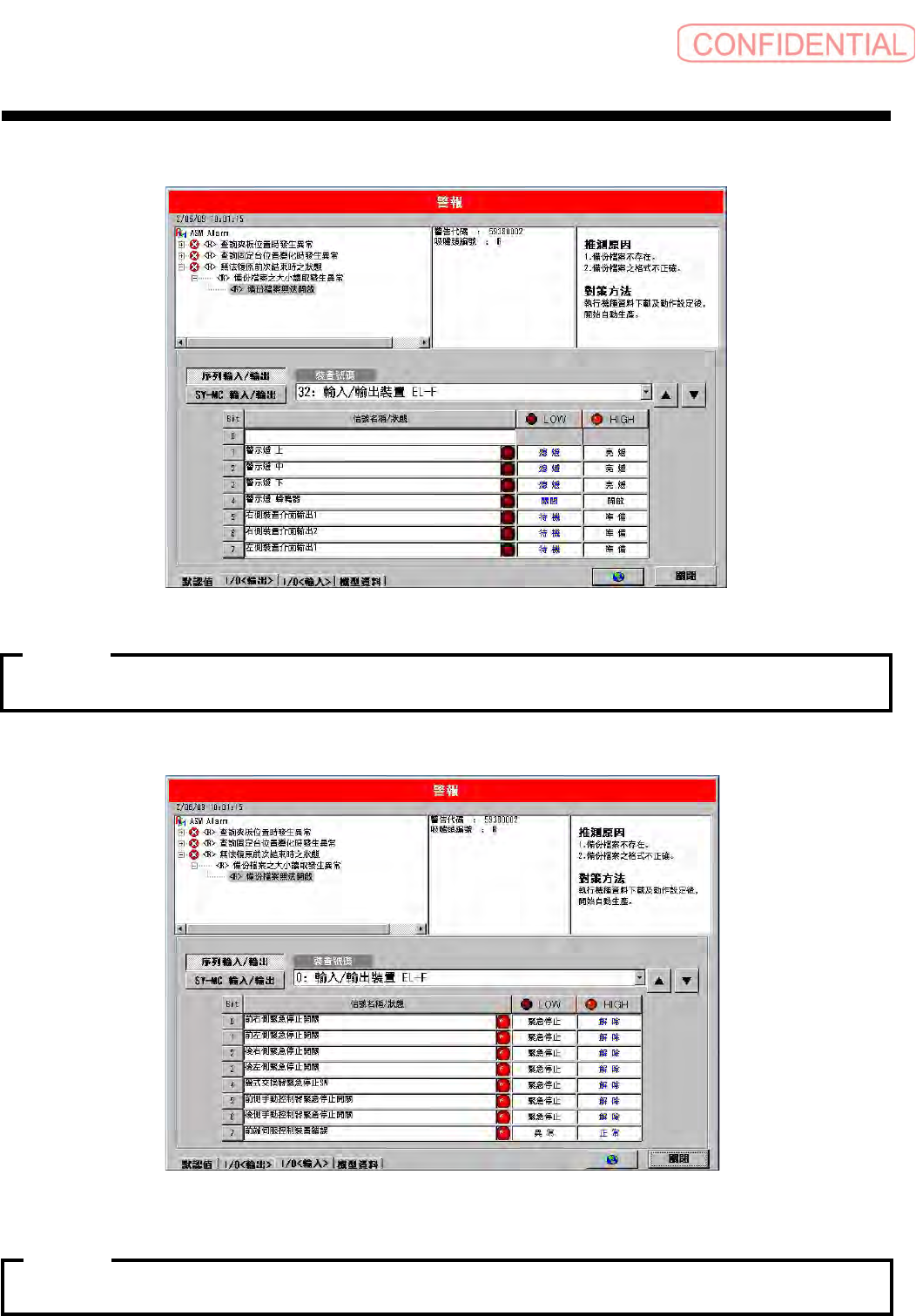

I/O 的输出状态画面中，点击 I/O （输出）标签。显示以下画面。
图
3.8.1-2
警报对话框
-I/O(
输出
)
画面
警报发生后
I/O
传感器输出一方即使有状态变化，也无法进行显示更新。
在警报发生时所显示 I/O 的输入状态画面中，点击 I/O （输入）标签。显示以下画面。
图
3.8.1-3
警报对话框
-I/O(
输入
)
画面
警报发生后
I/O
传感器输入一方即使有状态变化，也无法进行显示更新。
注意 :
注意 :
操作篇
3. 自动生产
3-84
电子零件装着机
SI-G200Mk3 (CS)

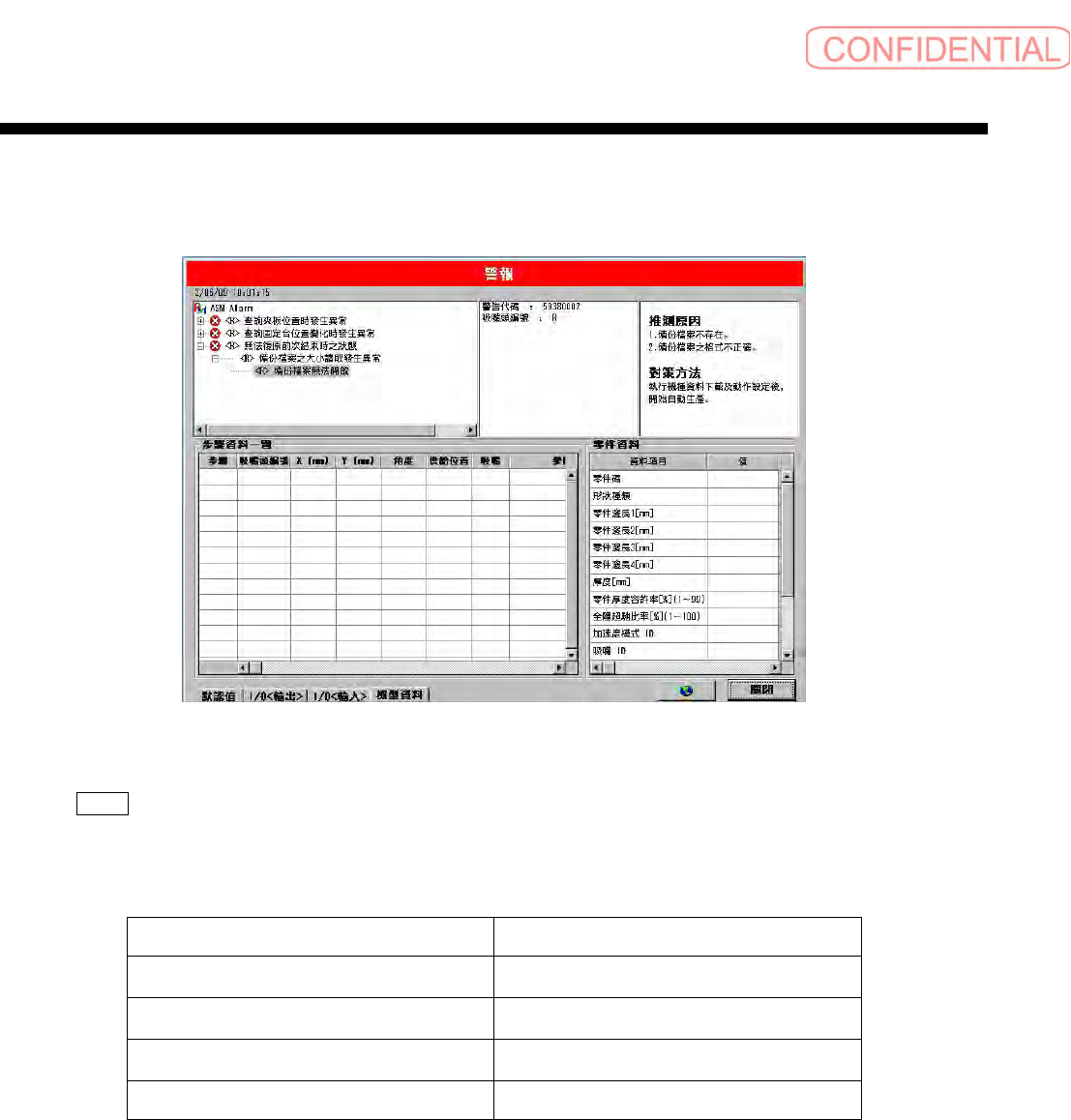

在警报发生时显示的机种数据的信息画面中，点击机种数据标签。显示当前生产中的机种数据信
息画面。以默认值选择的警报参数表，或选择的最高层级警报的参数表中显示步骤号码时，点击
机种数据后，该步骤显示为被选择状态。
图
3.8.1-4
警报对话框机
-
种数据画面
在 警報 （警报） 对话框的右侧，作为所选步骤的零件信息，进行零件的形状信息及动作关连数
据的显示。但是与数据编辑
- 【零件管理】中所显示内容不同，以下项目以字符串显示。
表
2 动作关连数据中显示形式被更改项目
数据项目 显示值
吸嘴 ID 吸嘴 ID( 吸嘴名称 )
使用相机 相机 ID( 相机名称 )
序列类型 Normal 或 Safety
吸着开始时机 前或后
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-85

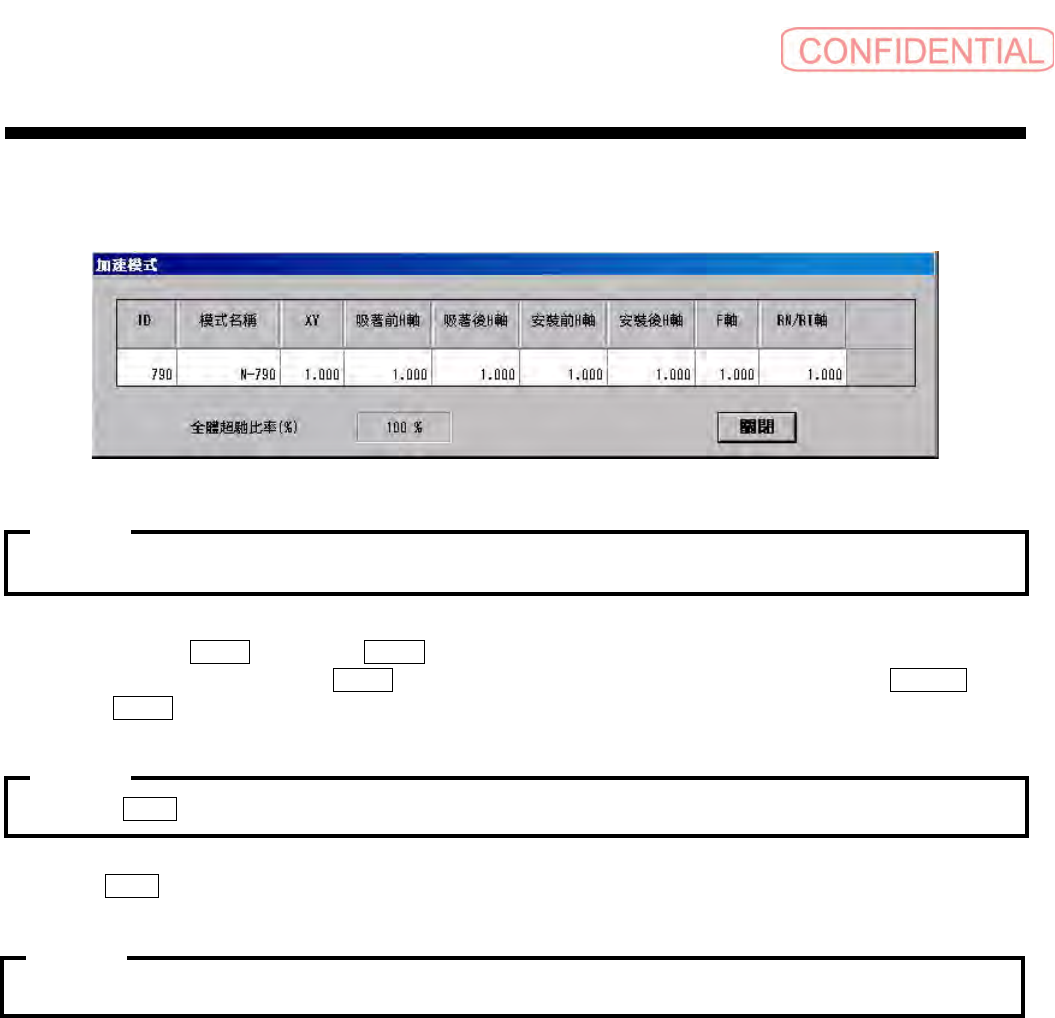

另外，通过左击加速模式
ID，显示对应模式名称及各轴的超驰比率。各轴的超驰比率显示加速
模式
ID 的超驰比率与超驰比率全体。
图
3.8.1-5
警报对话框机种资料
-
加速模式对话框
如果在未下载机种数据状态下点击机种数据，则无法显示机种数据的信息及零件信息。
警报也可以从 履歷 （履历）－ 警報 （警报）画面中看到。
阅读警报说明时，点击显示 警報 （警报）对话框的警报行，文本框中会显示出其 參數值
( 参
数值
) 說明 ( 说明 ) 的各种内容。
未显示 說明
(
说明
)
栏的滚动栏时，请再度选择要显示说明的警报信息。
确认 說明 ( 说明 ) 的内容，排除警报的原因。
排除所有发生警报的原因，如果不全排除会发生预料不到的事件·损伤。
注意 :
注意 :
警告 :
