操作篇
5. 资料编集
5-82
电子零件装着机
SI-G200Mk3 (CS)
(3)
关闭号码的输入
[ 操作功能 ]
对于某基准的装着资料，部分未装着时，可衍生制作其它的机种。附上关闭号码于关闭步骤行的
關閉 ( 关闭 ) 列中，在 機種資料 ( 机种资料 ) 画面下，指定其关闭号码时，对于基准的机种文
件，在关闭号码下的未装着指定部分可制作其它的机种文件。
0 指定的步骤为无条件装着， 7 指定的步骤为无条件关闭。其它号码指定的步骤为在 機種資料
(
机种资料 ) 画面下，可指定其关闭号码为关闭。
[ 操作顺序 ]

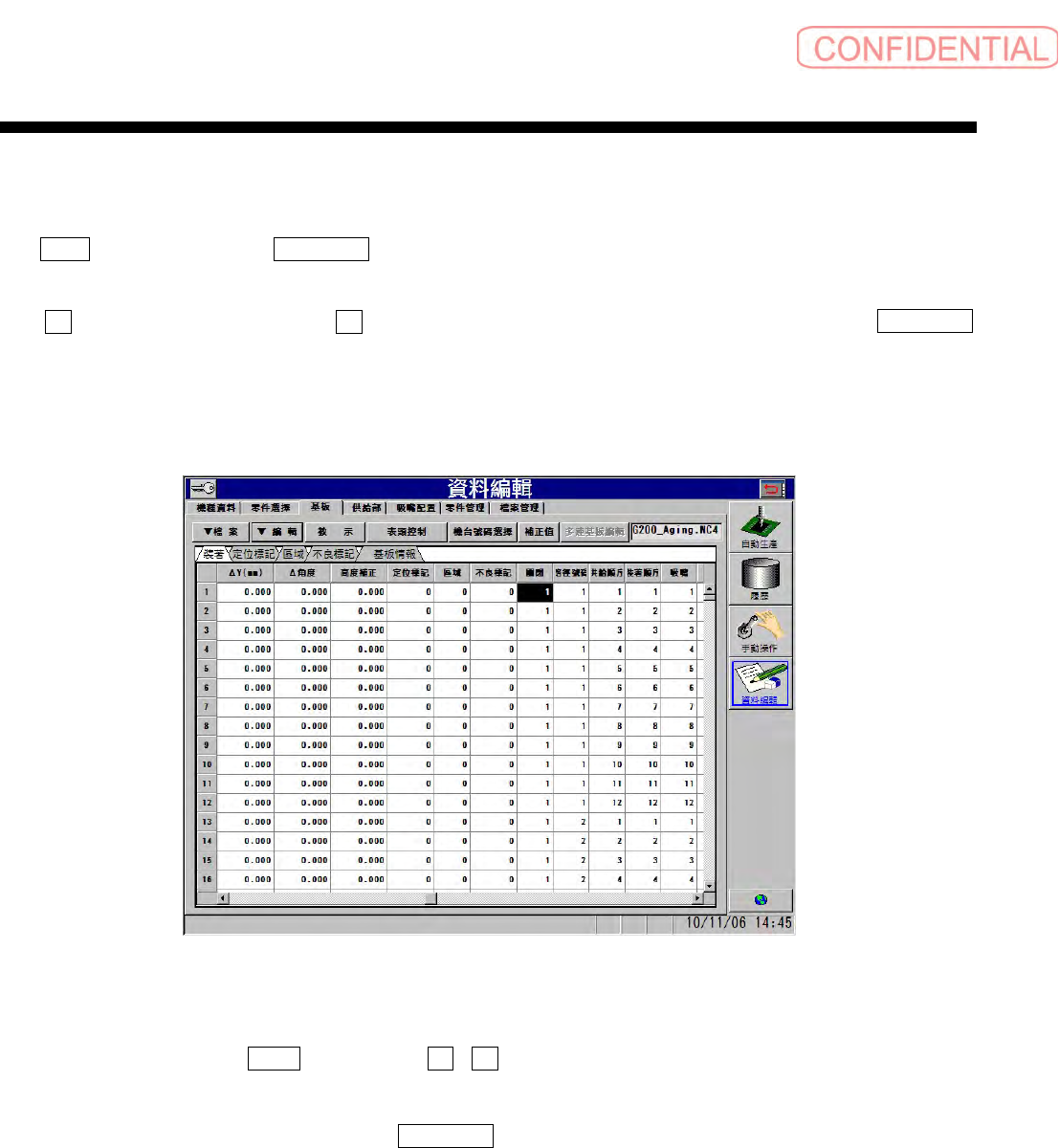

图
5.4.5-8
資料編輯—基板
(
资料编辑－基板
)
画面
以垂直滚动条列表示关闭的步骤行。
以水平滚动条列表示
關閉 ( 关闭 ) 列。 1 ~ 9 由键盘输入。
0 ：无条件装着。（缺省值）
1 ～ 6， 8 ～ 9 ：在机种群组等关闭条件下，由键盘输入对应号码。
将指定的号码在 機種資料 ( 机种资料 ) 画面下，指定为关闭步骤。
7 ：无条件关闭。
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-83
(4) 不良标记 ID 的输入
[ 操作功能 ]
不良标记为在取得连片基板，装着前的基板检查工程时 , 印上因不良而无法使用 ( 区域 ) 的不良
标记。此标记使用相机认识其有区域标记记号时，在自动运转时不执行装着作业。有关此标记的
信息在
[5.4.4 不良标记的编辑 ] 中有登录。
由键盘输入其区域不良标记的
ID。
[ 操作顺序 ]
图
5.4.5-9
資料編輯—基板
(
资料编辑－基板
)
画面
以水平滚动条列表示区域列。
对应输入的区域，在
[5.4.4 不良标记的编辑 ] 中，由键盘输入不良标记的 ID 码。
对于各步骤，执行以上的操作。
不良标记
ID
可点击并参照
不良標記
(
不良标记
)
标签。
注意 :
操作篇
5. 资料编集
5-84
电子零件装着机
SI-G200Mk3 (CS)
(5)
定位标记 ID 的输入
[ 操作功能 ]
定位标记为在基板上有 2 个位置以上的标记。将基板的位置·姿态以相机认识做为目标的标记。
有关定位标记请参照 “
5.4.2
定位标记资料的编辑
”
。
[ 操作顺序 ]
图
5.4.5-10
資料編輯—基板
(
资料编辑－基板
)
画面
以垂直滚动条列表示输入定位标记的步骤。
在
[5.4.2 定位标记资料的编辑 ] 中，由键盘输入定位标记的 ID 码。
对于各步骤，执行以上的操作。
注意 :
