零件认识数据制作篇 2 . 顺序 电子零件装着机 SI-G20 0Mk3 (CS) 2-33 图 2.1.5-12 認識資料自動生成 ( 认识数据自动生成 ) －锡球信息未输入时 点击 開始自動生成 ( 开始自动生成 ) 钮，执行认 识数据的自动生成。 图 2.1.5-13 認識資料自動生成 ( 认识数据自动生成 ) 画面
零件认识数据制作篇
2. 顺序
2-32
电子零件装着机
SI-G200Mk3 (CS)
图
2.1.5-10
影像存取
(
影像存取
)
后－锡球信息输入时

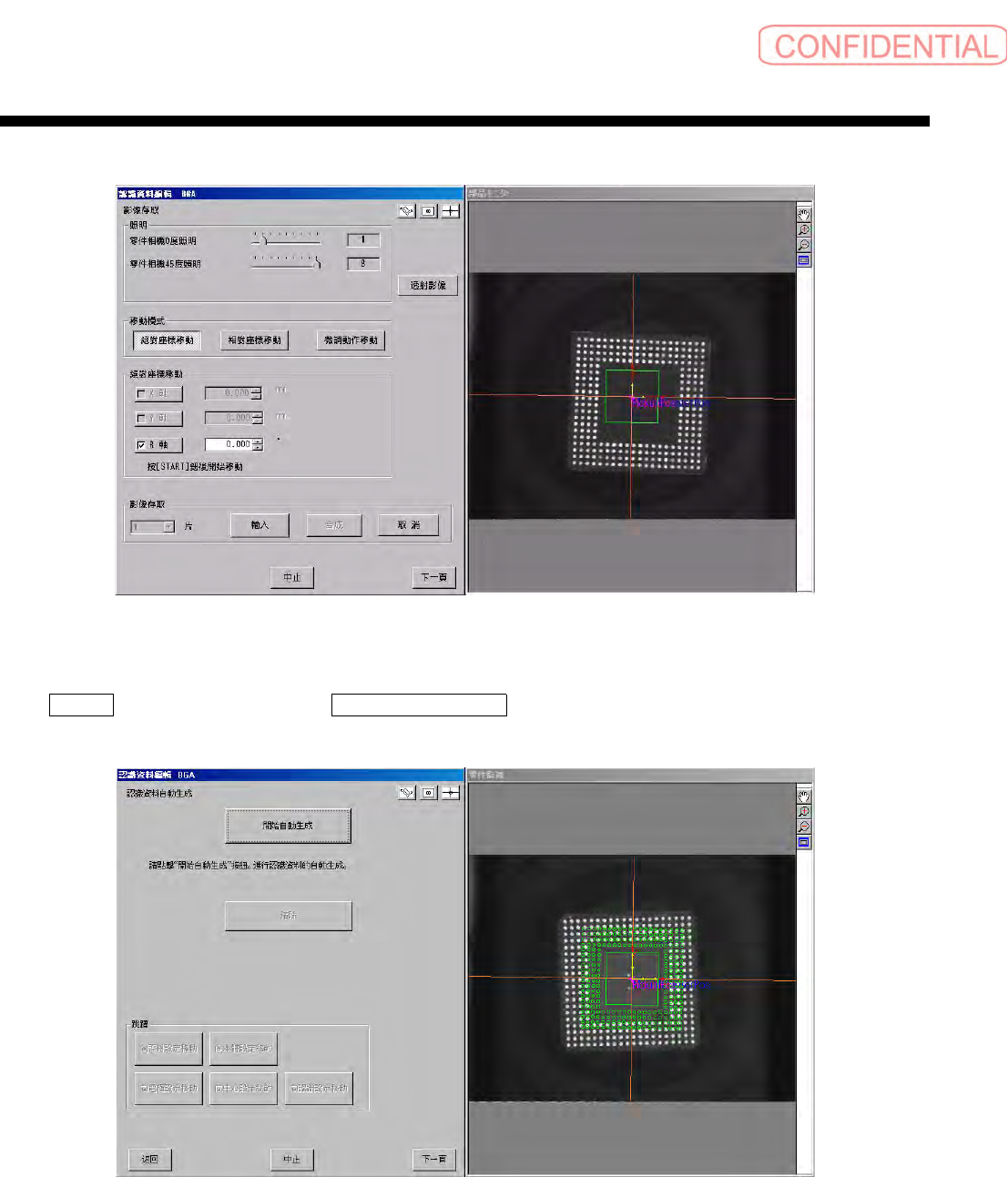

点击 下一頁 ( 下一页 ) 钮，会出现 認識資料自動生成 ( 认识数据自动生成 ) 画面。
图
2.1.5-11
認識資料自動生成
(
认识数据自动生成
)
－锡球信息输入时
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-33
图
2.1.5-12
認識資料自動生成
(
认识数据自动生成
)
－锡球信息未输入时

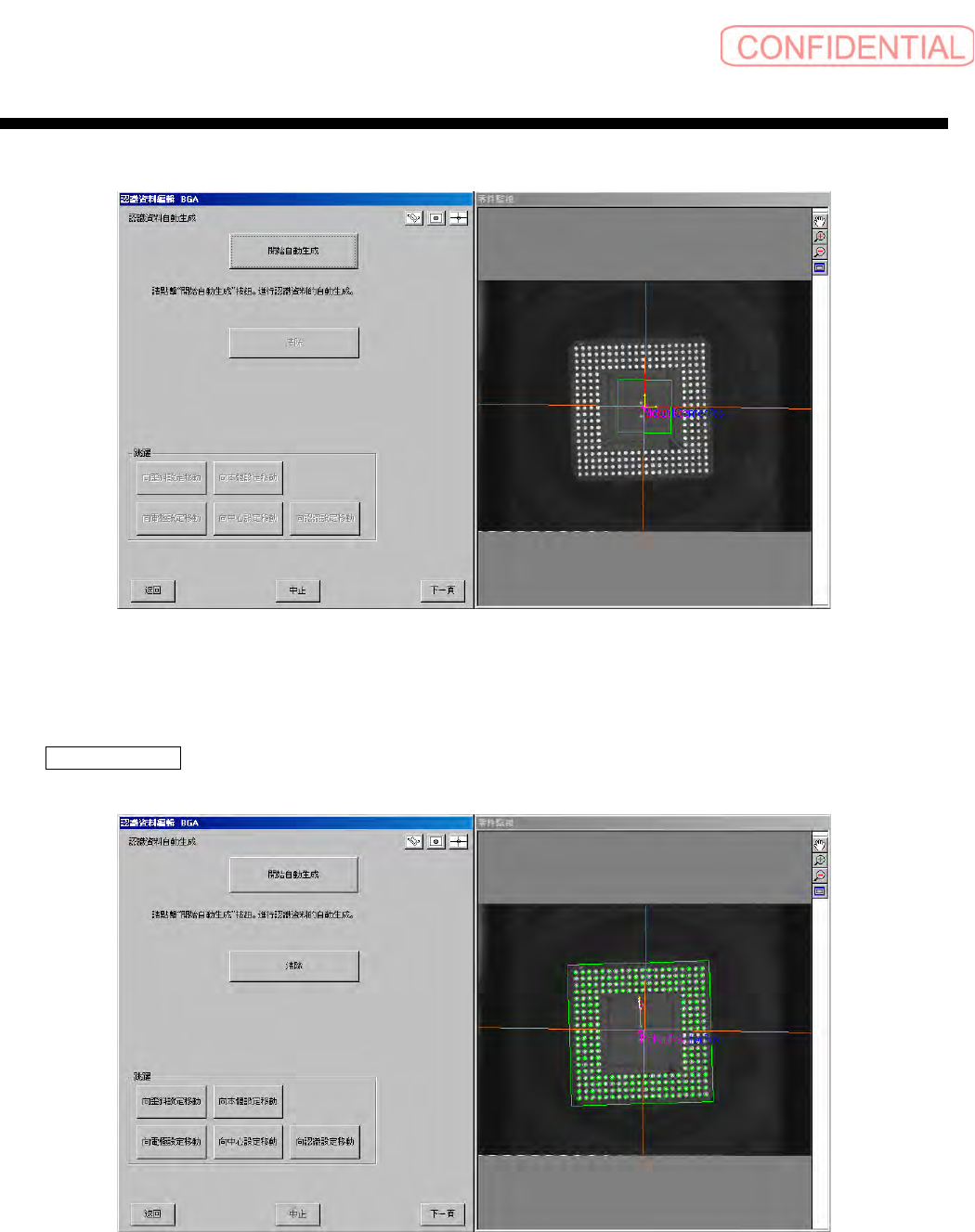

点击 開始自動生成 ( 开始自动生成 ) 钮，执行认识数据的自动生成。
图
2.1.5-13
認識資料自動生成
(
认识数据自动生成
)
画面
零件认识数据制作篇
2. 顺序
2-34
电子零件装着机
SI-G200Mk3 (CS)

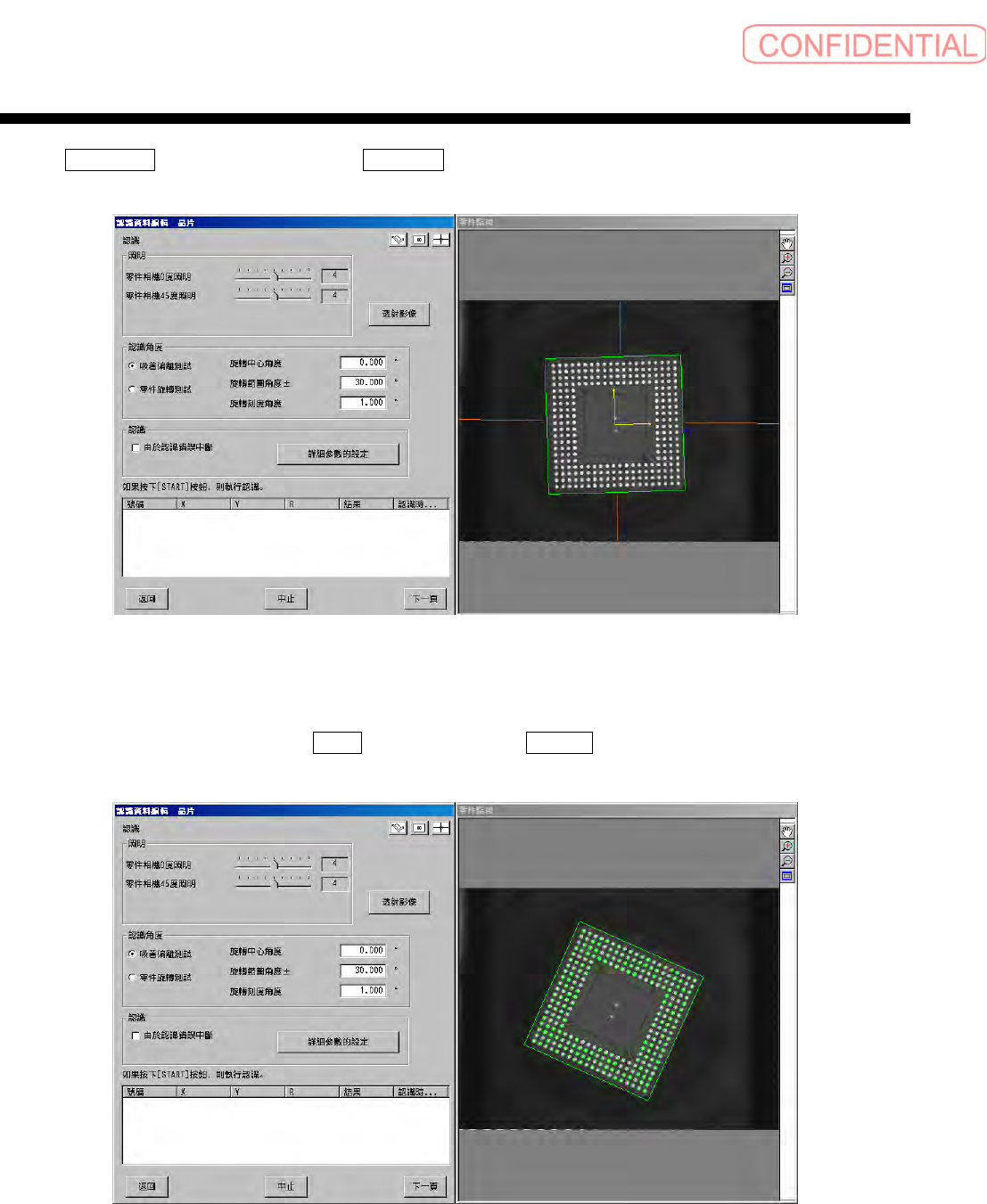

移动至 認識開始 ( 认识开始 ) 画面，按 START 钮，执行认识。
图
2.1.5-14
認識
(
认识
)
设定
画面
认识被执行，如果认识结果处显示 確認 ( 确认 ) 后，请按 STOP 钮，停止认识处理。
图
2.1.5-15
認識
(
认识
)
设定后
