4.5 零件供给操作
可操作 SI-G200Mk3 前后的零件供给部的各种供料器或台车。
在
SI-G200Mk3 中可搭载下一个生产机种的供料器。
[ 概要 ]
首先将装着吸嘴移动至指定的供料器，操作供料器确认动作，此可有效诊断各种供料器的设定、调整、维修、
故障。
[ 操作顺序 ]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 供料器 ( 供料器 ) 标签，会表示以下的 供料器 ( 供料器 ) 画面。

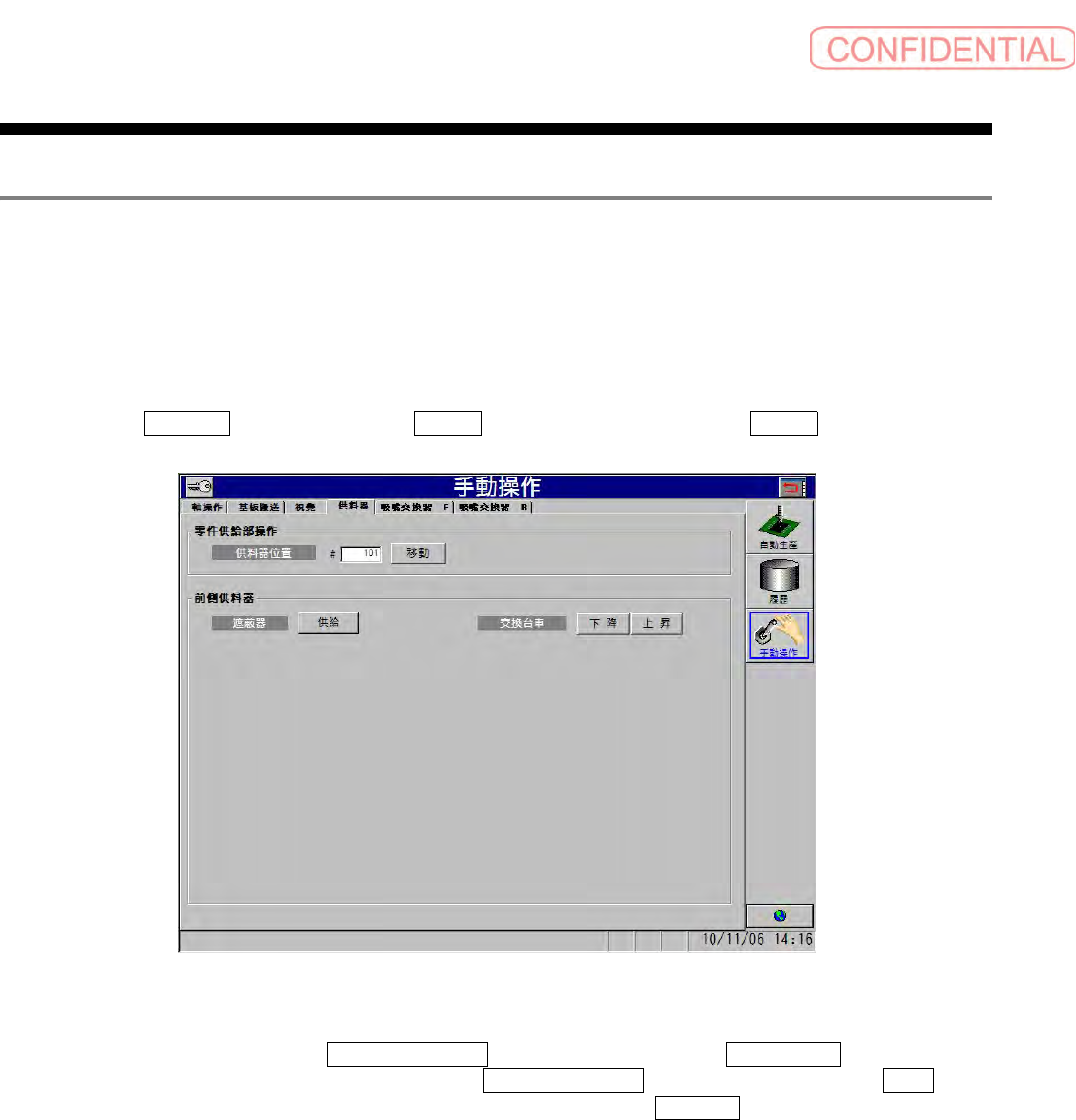

图
4.5-1
手動操作－ 供料器
(
手动操作－ 供料器
)
画面
指定吸嘴移动至供给位置时，点击 零件供給部操作 ( 零件供给部操作 ) 框的 供料器位置 ( 供料器位置 )
文本框。请由键盘输入移动处的供料器号码并点击 零件供給部操作 ( 零件供给部操作 ) 框的 移動 ( 移
动
) 钮，显示 “按 [START] 钮开始移动”的信息，请按操作面板的 START 钮吸嘴开始移动至指定供
料器位置。
电子零件装着机 SI-G200Mk3 (CS)
4-33
操作篇
4. 手动操作
要供料前侧后侧的供料器零件，点击 前側‧供料器 ( 前侧·供料器 ) 或 後側‧供料器 ( 后侧·
供料器
) 框内的 遮蔽器 ( 遮蔽器 ) 的 供給 ( 供给 ) 钮，出现以下 F 轴的对话框。

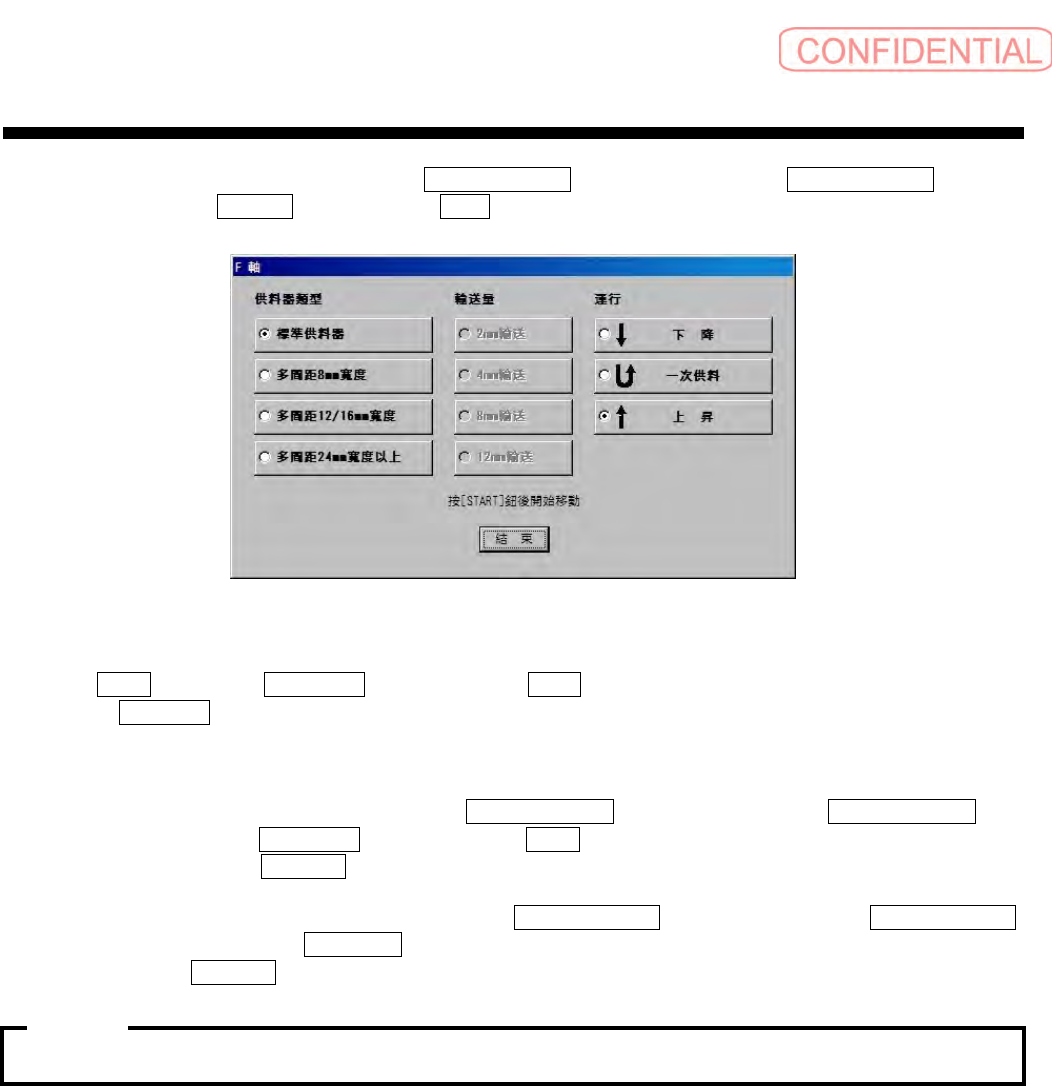

图
4.5-2 F
軸
( F
轴
)
对话框
选择 下降 ( 下降 ) 、 一次供料 ( 一次供料 ) 、 上昇 ( 上升 ) 中的任意一项操作，请按下操作面
板上的
START 钮。
开始指定的供料器操作。
多间距供料器的情形，指定 “输送量”来运行。
要使前后部的交换台车供料台下降，点击
前側‧供料器 ( 前侧·供料器 ) 或 後側‧供料器 ( 后
侧·供料器
) 框内的 交換台車 ( 交换台车 ) 的 下降 ( 下降 ) 钮。出现 “按 [START] 钮开始移
动”的对话框，请按
START 钮，交换台车的供料台下降。
同样要使前后部的交换台车供料台上升，点击
前側‧供料器 ( 前侧·供料器 ) 或 後側‧供料器
( 后侧·供料器 ) 框内的 交換台車 ( 交换台车 ) 的上升钮。出现 “按 [START] 钮开始移动”的
对话框，请按
START 钮，交换台车的供料台上升。
在使交换台车的供料台上升之前，请确认交换台车为嵌入状态。
注意 :
