零件认识数据制作篇
2. 顺序
2-4
电子零件装着机
SI-G200Mk3 (CS)
显示 吸著、廢棄 ( 吸着、废弃 ) ( 此处是手动吸着 ) ，选择吸着的吸嘴索引，如果按 START 钮，则
将会向手动吸着位置移动。

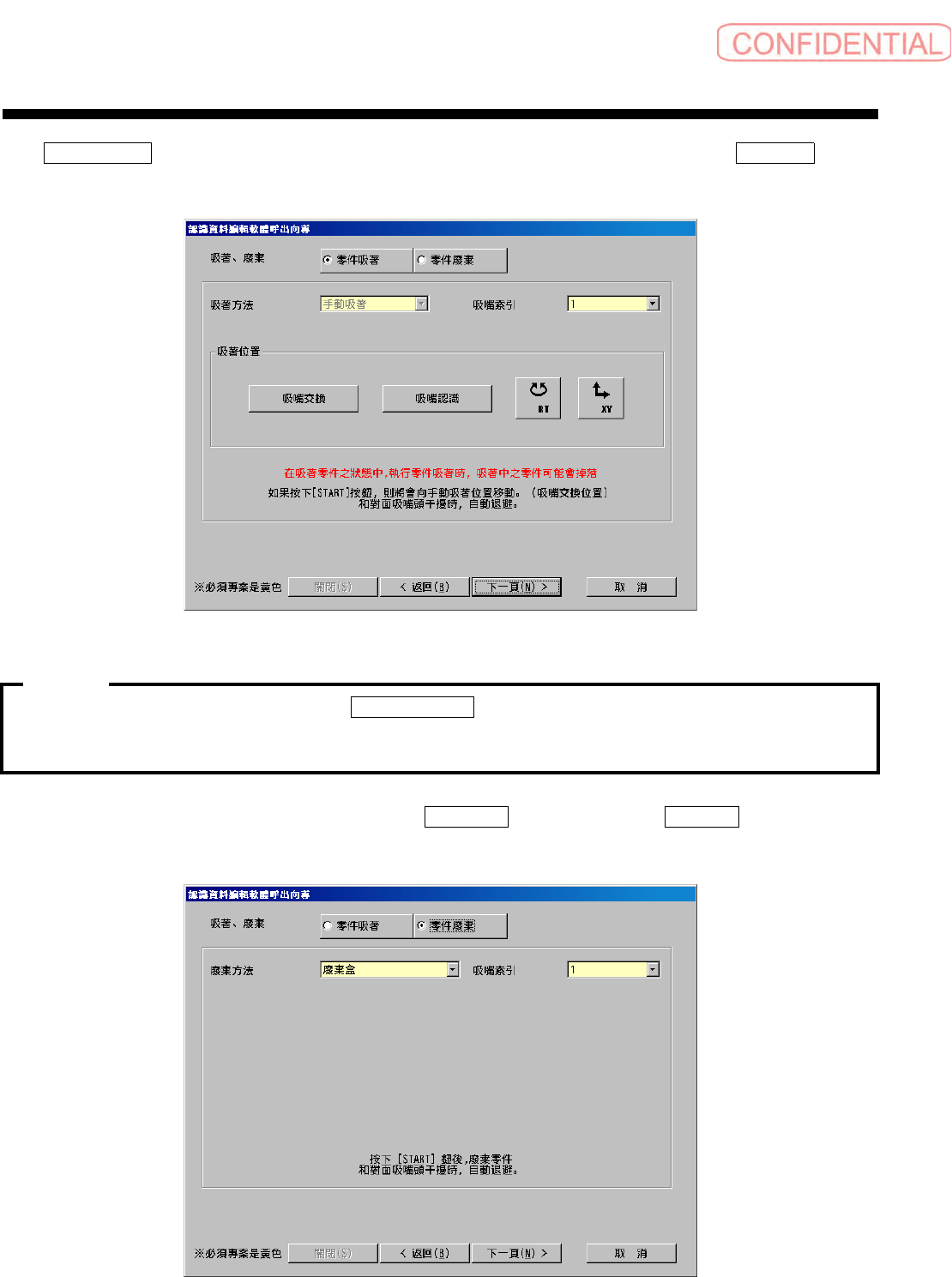

图
2.1.3-3
吸著
·
廢棄
(
吸着
·
废弃
)
指示
画面
·
从供料器等开始进行自动吸着时，
基本情報輸入
(
基本信息输入
)
画面的零件长度的输入
是必要的。
·
从供给部进行零件的自动吸着时，吸着前，请安装所使用的吸嘴，向供给部供给零件。
此时，吸着吸嘴指示错误的情况下，暂且请选择 零件廢棄 ( 零件废弃 ) ，按 START 钮，废弃零件
( 即使零件没有被吸着 ) 。
图
2.1.3-4
零件廢棄
(
零件废弃
)
画面
注意 :
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-5
请选择
零件吸著 ( 零件吸着 ) ，重新让吸嘴选择正确位置，按 START 钮，再次，将吸嘴头移动到
手动吸着位置。
图
2.1.3-5
零件吸著
(
零件吸着
)
画面
用手将零件吸着到吸嘴上，点击 下一頁 ( 下一页 ) 。
显示
認識開始 ( 认识开始 ) 画面，按 START 钮，移动零件至选择的相机位置。

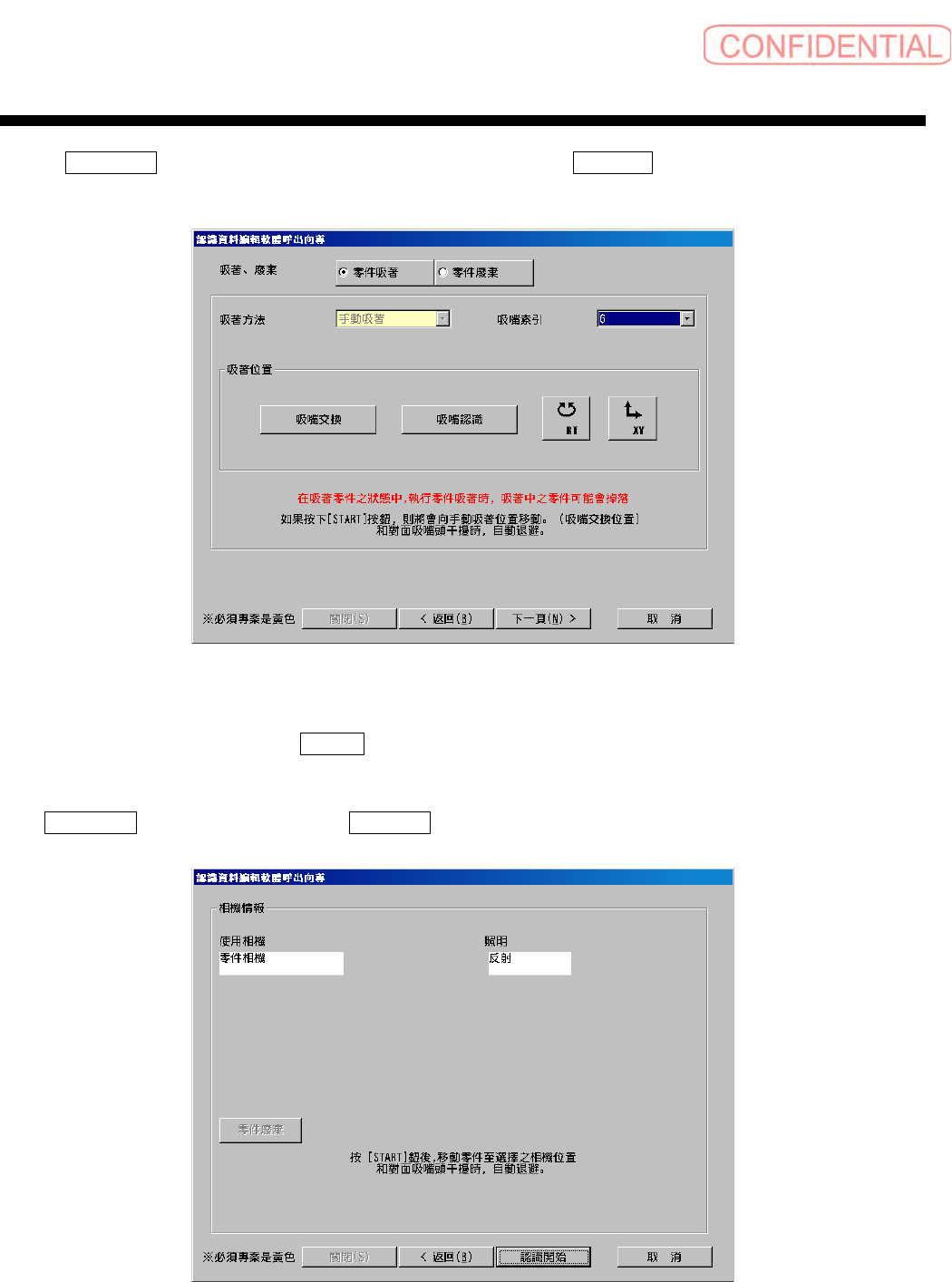

图
2.1.3-6
認識開始
(
认识开始
)
画面
零件认识数据制作篇
2. 顺序
2-6
电子零件装着机
SI-G200Mk3 (CS)
点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识数据编辑 ) 画面。
( 按 START 钮，将零件移动到相机位置后，进行 認識開始 ( 认识开始 ) 。 )
图
2.1.3-7
認識資料編輯
(
认识数据编辑
)
画面
点击 影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存取零件的透视影像。
图
2.1.3-8
影像存取
(
影像存取
)
后
