零件认识数据制作篇
1. 操作
1-26
电子零件装着机
SI-G200Mk3 (CS)
圖形 ( 图形 ) － 位置 ( 位置 ) ：移动被选择边的位置。点击钮进入选择状态，在相机窗口
右点击取消。
圖形 ( 图形 ) － 回轉 ( 回转 ) ：回转被选择边。点击钮进入选择状态，在相机窗口右点击
取消。
圖形 ( 图形 ) － 尺寸 ( 尺寸 ) ：更改被选择边的尺寸。点击钮进入选择状态，在相机窗口
右点击取消。
編輯 ( 编辑 ) － 頂點 ( 顶点 ) ：在被选择边上设定顶点。点击钮进入选择状态，在相机
窗口右点击取消。
編輯 ( 编辑 ) － 圓 ( 圆 ) ：设定被选择边的圆。点击钮进入选择状态，在相机窗口
右点击取消。
參數 ( 参数 ) ：显示 異型零件本體參數設定畫面 ( 异形零件本体参数设
定画面
) 。参数的初始值从相机窗口获得。设定结束时
在相机窗口上设定参数。（关闭时，不设定）
图
1.3.4.4-2
異型零件本體參數設定
(
异形零件本体参数设定
)
画面
参数，在异形零件的本体设定上，设定各边的 容許值 ( 容许值 ) 和 極性 ( 极性 ) 。
容許值 ( 容许值 ) ：输入 容許值 ( 容许值 ) 。
極性 ( 极性 ) ：设定极性。初期值： 左邊極性 ( 左边极性 )
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-27
1.3.4.5 脚设定画面
腳設定 ( 脚设定 ) 画面设定脚零件 （异形零件）、 BGA 零件的电极。但是、芯片零件不进行设定。
图
1.3.4.5-1
腳設定
(
脚设定
)
画面
腳設定 ( 脚设定 ) － 追加 ( 追加 ) ：在设定画面上，进行脚信息的追加。
腳設定 ( 脚设定 ) － 刪除 ( 删除 ) ：将选择中被设定的脚删除。
腳設定 ( 脚设定 ) －  ( 复制 ) ：复制选择中的设定脚。复制后显示参数设定画面。
腳設定 ( 脚设定 ) － 尺寸 ( 尺寸 ) ：用鼠标更改选择中设定脚的尺寸。在零件监示器上
右点击，取消。
腳設定 ( 脚设定 ) － 明細 ( 明细 ) ：
显示参数设定画面，将设定选择中的脚设定信息的设
定值反映在零件监
示器
上。
腳設定 ( 脚设定 ) －  ( 免费 ) ：用鼠标更改选择中设定脚的位置·间距·角度。在
监示器上点击鼠标右键取消。按下
SHIFT 键时，不
回转。
腳設定 ( 脚设定 ) － 移動旋轉 ( 移动旋转 ) ：用鼠标更改选择中设定脚的位置·角度。在监示器
上点击鼠标右键取消。
腳設定 ( 脚设定 ) － 移動閒距 ( 移动间距 ) ：用鼠标更改选择中设定脚的位置·间距。在监示器
上点击鼠标右键取消。
腳 ( 球 ) － 追加 ( 追加 ) ：用鼠标追加选择中设定脚的脚。在监示器上点击鼠
标右键取消。
腳 ( 球 ) － 刪除 ( 删除 ) ：用鼠标删除选择中设定脚的脚。在监示器上点击鼠
标右键取消。
零件认识数据制作篇
1. 操作
1-28
电子零件装着机
SI-G200Mk3 (CS)
1.3.4.6
详细设定画面
详细设定画面，将选择脚设定的信息在如下设定画面上进行确认、更改。

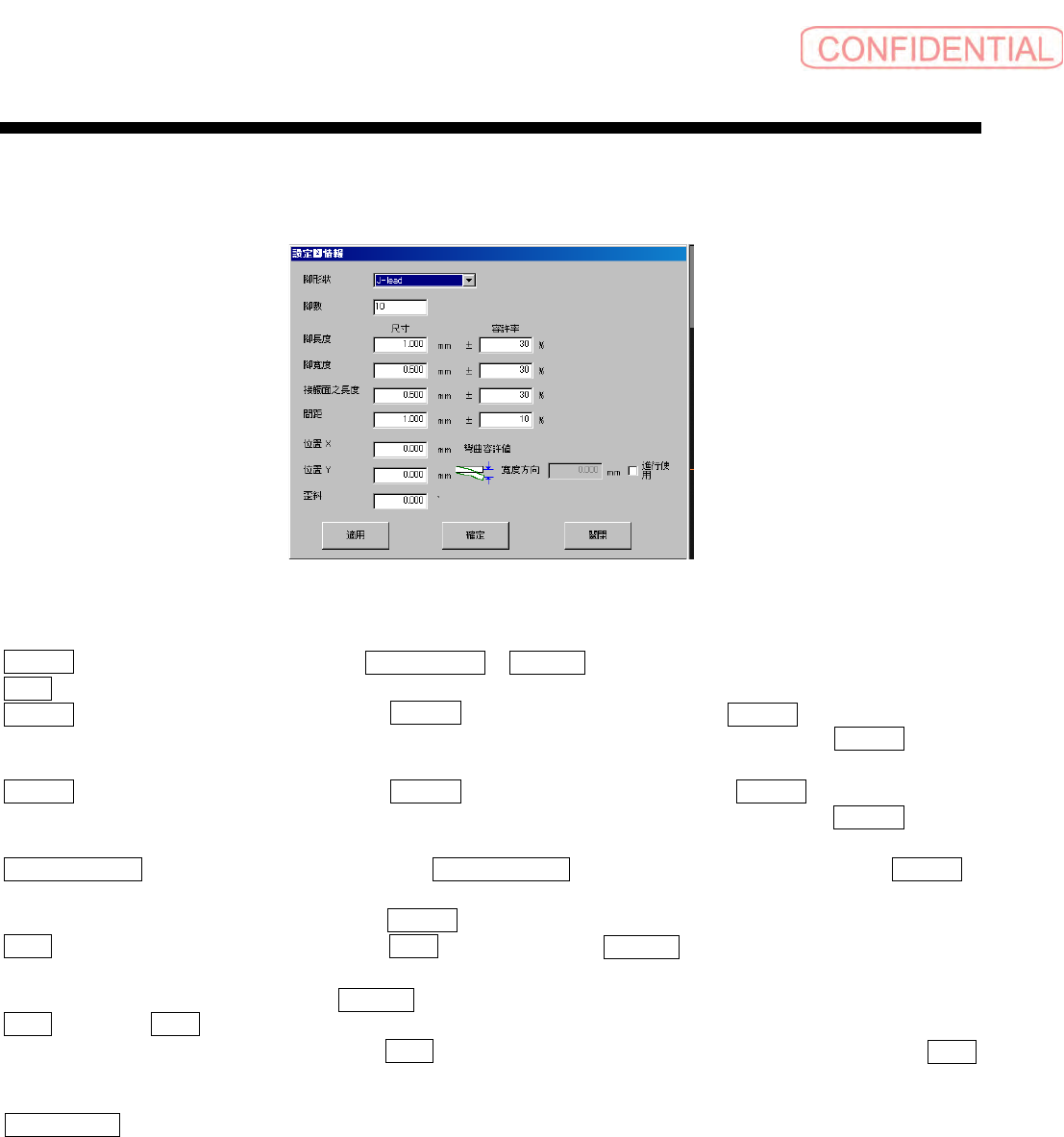

图
1.3.4.6-1
設定腳情報
(
设定脚信息
)
画面
腳形狀 ( 脚形状 ) ：从 gull-wing 、 J-lead 中选择。
腳數 ( 脚数 ) ：设定脚数。
腳長度 ( 脚长度 ) ：设定 腳長度 ( 脚长度 ) 的长度 ( 尺寸 ) 、 容許率 ( 容许率 ) 。长度
( 尺寸 ) 用 mm 为单位，可以设定到小数点后 3 位。 容許率 ( 容许
率
) ，可以设定为 1~99 间的整数值。
腳寬度 ( 脚宽度 ) ：设定 腳寬度 ( 脚宽度 ) 的宽度 ( 尺寸 ) 、 容許率 ( 容许率 )。宽度
( 尺寸 ) 用 mm 为单位，可以设定到小数点后 3 位。 容許率 ( 容许
率
) ，可以设定为 1~99 间的整数值。
接觸面之長度
(
接触面的长度
)
：设定脚的
接觸面之長度
(
接触面的长度
)
的长度
(
尺寸
)
、
容許率
( 容许率 ) 。长度
(
尺寸
)
用 mm 为单位，可以设定到小数点后 3
位。 容許率 ( 容许率 ) ，可以设定为 1~99 间的整数值。
間距 ( 间距 ) ：设定 間距 ( 间距 ) 的尺寸、 容許率 ( 容许率 ) 。尺寸用 mm 为单
位，可以设定到小数点后
3 位。
容許率 ( 容许率 ) ，可以设定为 1~99 间的整数值。
位置 ( 位置 ) · 歪斜 ( 歪斜 ) ：设定脚设定中心位置设定脚设定的中心位置·歪斜。 ( 距吸嘴的距
离
) 位置 ( 位置 ) 以 mm 为单位，可以设定到小数点后 3 位。 歪斜
(
歪斜 ) 以 deg 为单位，在 0~360 之内，可以设定到小数点后 3
位。
彎曲容許值 ( 弯曲容许值 ) ：宽度方向 （Y）的弯曲容许值，用 mm 单位，可以设定到小数点后
3 位。
