保养篇 2. 维修检查 2-10 电子零件装着机 SI-G200Mk3 (CS) 双输送带皮带的配置图 双输送带皮带 [ 作业顺序 ] 1. 检查基板搬送输送带 部分的皮带 (8 根 ) 张力和磨损状况 ·有无裂隙。如果磨损严重或者有 裂 隙，或者用手指压皮带 , 会 因弹力裂开而完全没有张力时交换 皮带。 关于皮带的交换顺序及张力的 调整 , 请参 照本章 “ 2.8 运 作不良时 (2) 基板搬送轨道 皮带的 更换、张力的调整方法”…
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-9
2.3 每周的维修·检查
每周生产结束后，在进行每天检查之后，进行以下维修检查作业。
(1) 基板搬送输送带皮带的检查
[作业功能]
如果搬送基板的输送带皮带在自动生产中发生断裂或滑移，会给生产活动带来很大影响。所以需
要定期对皮带进行检查。
[维修检查位置]
基板搬送输送带部的皮带
(8 根 )
[ 维修检查时要准备的物品 ]
六角扳手套件

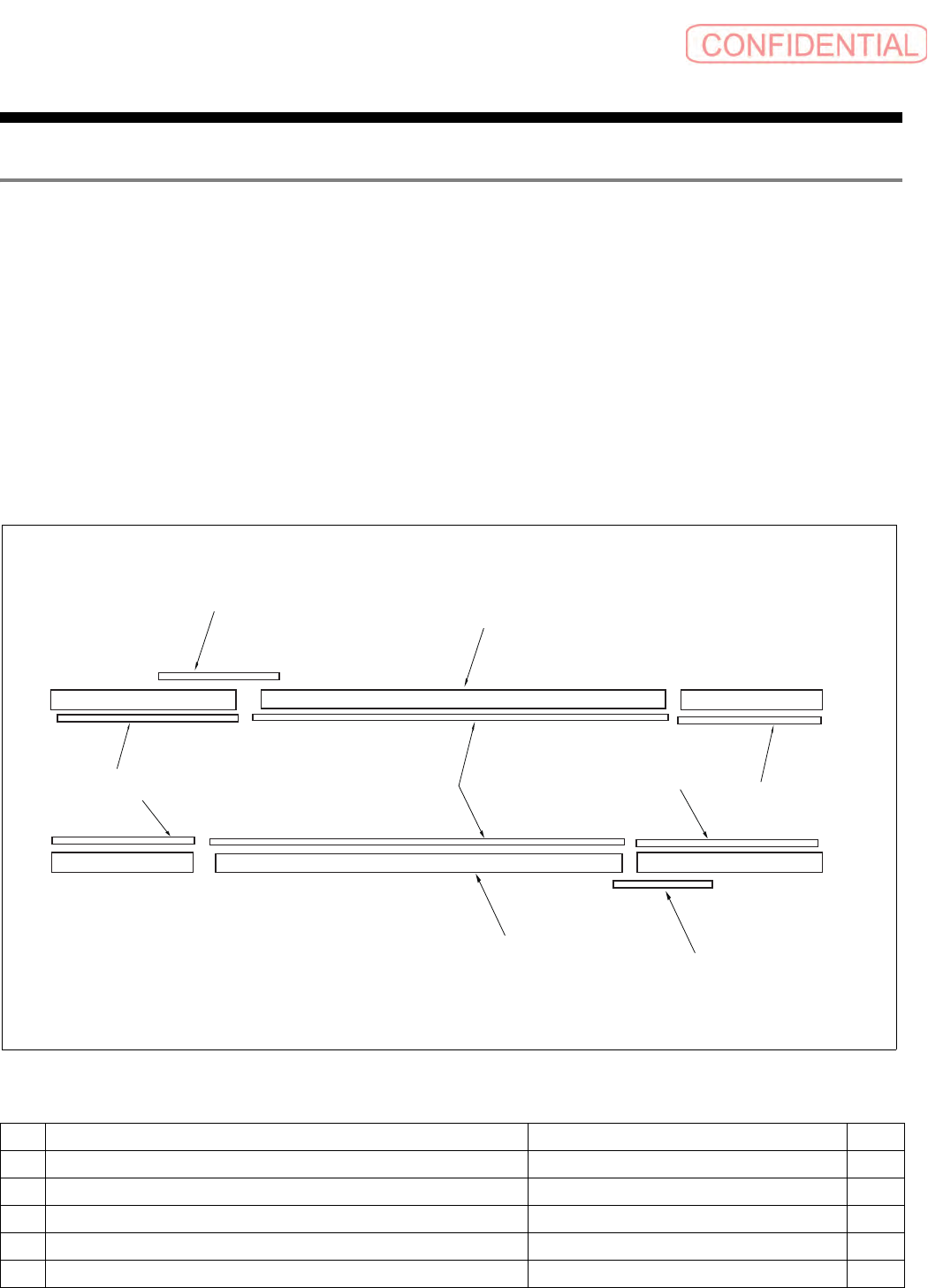

单输送带皮带的配置图
单输送带皮带
N0.
名称 型号名称 数量
1
中间 C/V 驱动皮带 ( 移动侧 ) 平型皮带 (SEB-A-KCA2.7 x 617E) 1pcs
2
中间 C/V 驱动皮带 ( 固定侧 ) 平型皮带 (SEB-A-KCA2.7 x 534E) 1pcs
3
中间 C/V 皮带 ( 移动侧、固定侧 ) 平型皮带 (SEB-A-KCA-2.7 x 1050E) 2pcs
4
搬出、搬入 C/V 皮带 ( 左装置移动侧、右装置固定侧 ) 平型皮带 (SEB-AKCA-2.7 x 823E) 2pcs
5
搬出、搬入 C/V 皮带 ( 左装置固定侧、右装置移动侧 ) 平型皮带 (SEB-AKCA-2.7 x 808E) 2pcs
2
4
4
3
ޓ
固定側
ޓ
移動側
フロント側
リア側
5
5
1
移动侧
后侧
固定侧
前侧
保养篇
2. 维修检查
2-10
电子零件装着机
SI-G200Mk3 (CS)

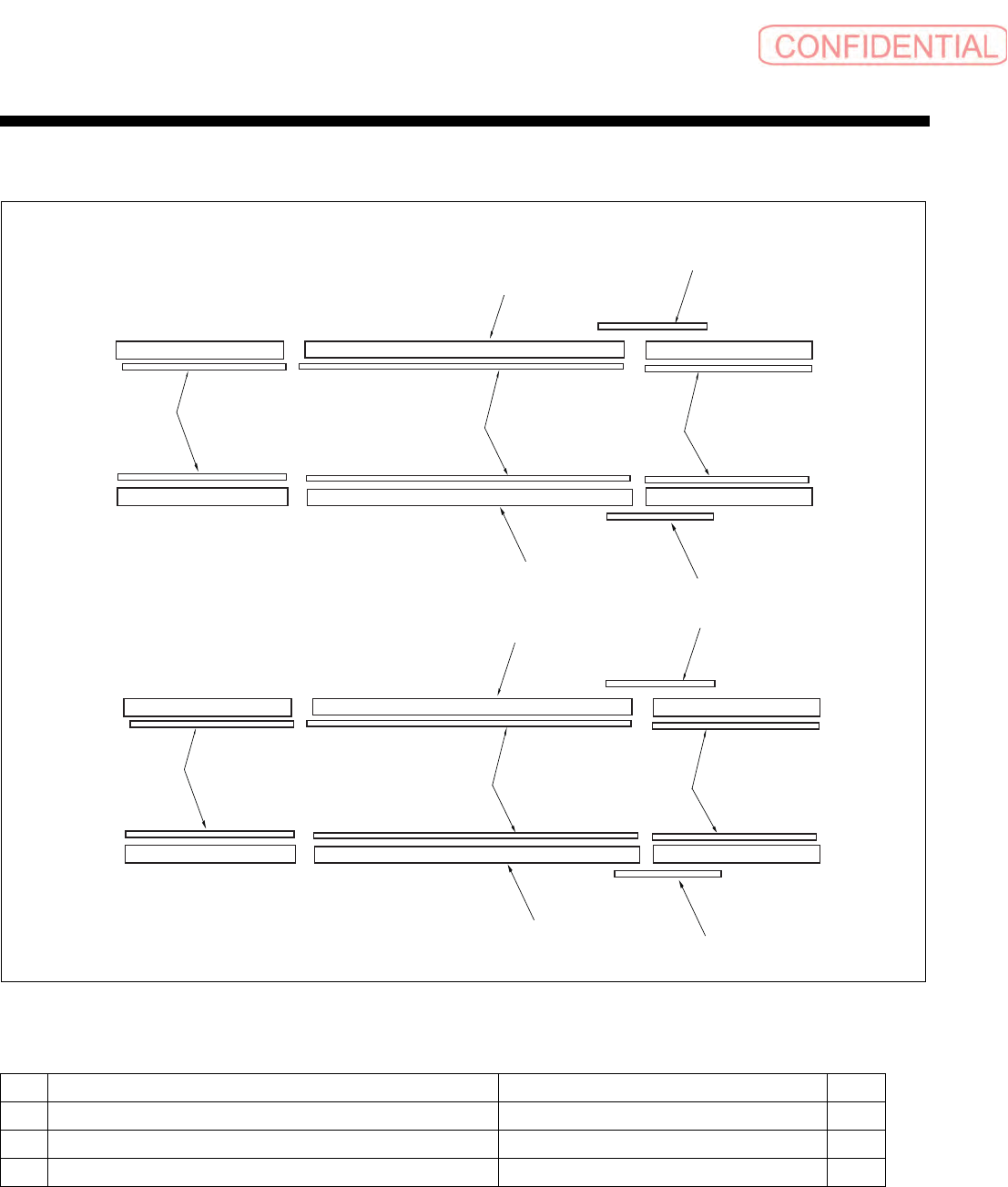

双输送带皮带的配置图
双输送带皮带
[ 作业顺序 ]
1. 检查基板搬送输送带部分的皮带 (8 根 ) 张力和磨损状况·有无裂隙。如果磨损严重或者有裂
隙，或者用手指压皮带
, 会因弹力裂开而完全没有张力时交换皮带。
关于皮带的交换顺序及张力的调整
, 请参照本章 “2.8 运作不良时 (2) 基板搬送轨道皮带的
更换、张力的调整方法”。
N0.
名称 型号名称 数量
1
中间 C/V 驱动皮带 ( 移动侧、固定侧 ) 平型皮带 (NSE7211CA2.7 x 657E) 4pcs
2
中间 C/V 皮带 ( 移动侧、固定侧 ) 平型皮带 (NSE7211CA2.7 x 793E) 4pcs
3
搬出、搬入 C/V 皮带 ( 移动侧、固定侧 ) 平型皮带 (NSE7211CA2.7 x 917E) 8pcs
1
1
2
2
3
固定側
可動側
フロント側
リア側
1
1
2
2
3
固定側
可動側
移动侧
后侧
固定侧
前侧
可动侧
可动侧
固定侧
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-11
每周

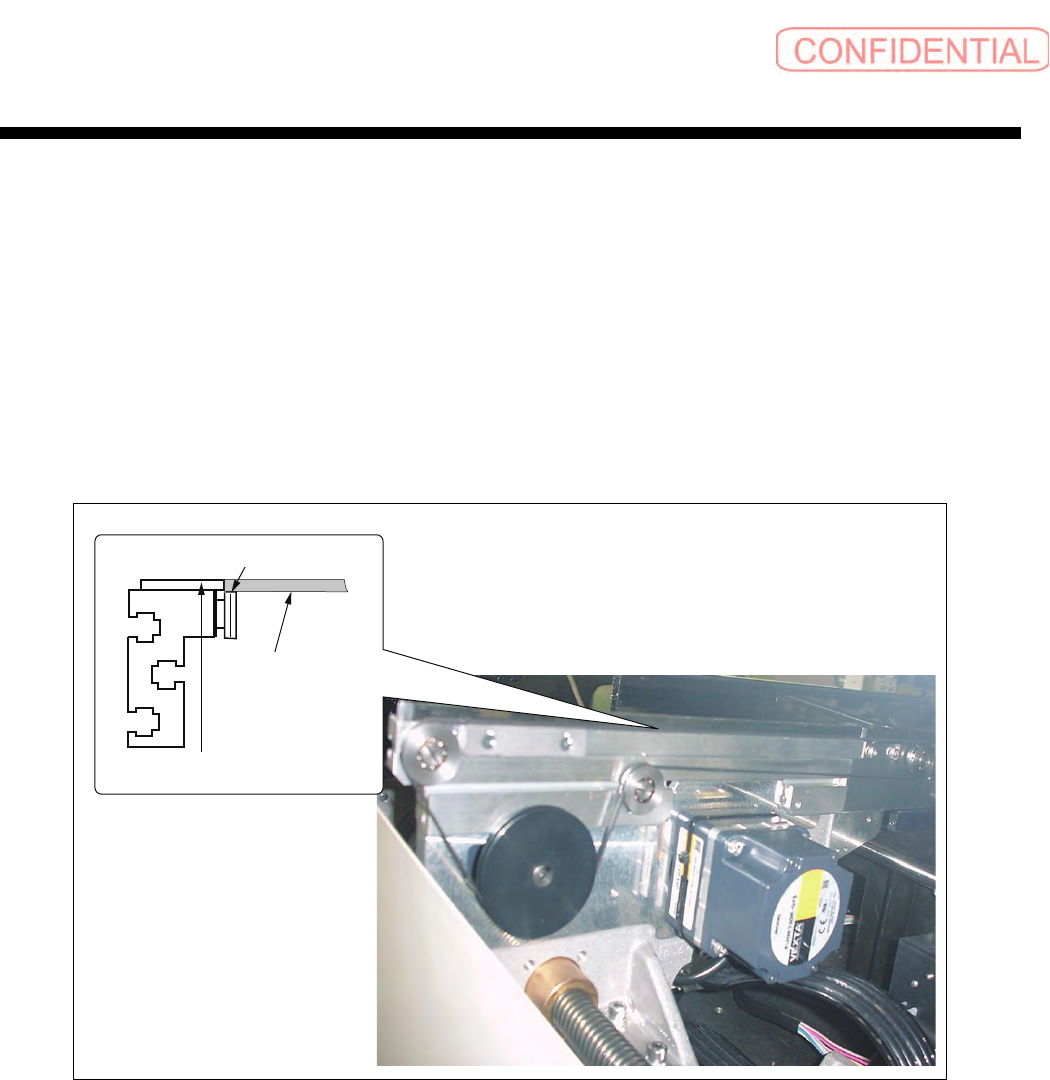

(2) 输送带导向器的基板摩擦面检查
[作业功能]
基板搬送的导向器面上如果附着焊剂等异物，就会妨碍基板搬送的顺利进行。需要定期进行检
查·清理。
[维修检查位置]
基板搬送输送带部分的搬送导向器的基板行进面
[ 维修检查时要准备的物品 ]
干净抹布
[作业顺序]
1. 检查基板搬送输送带部分的搬送导向器的基板行进面是否附着有焊剂等异物。根据需要进行
清理。
基板走行面
基板
搬送ガイド
基板行进面
搬送导向器
基板
