条形码读取器篇
2. 条形码读取器的外观
电子零件装着机 SI-G200Mk3 (CS)
2-1
2. 条形码读取器的外观
下面将针对条形码读取器的外观进行说明。
2.1 条形码读取器的外观
记述条形码读取器的外观和各部分名称。
· 条形码读取窗
零件交换作业时，
读取操作者 ID 码、零件码，防止作业中出现错误。
·读取
OK 显示 LED
条形码读取时绿色灯亮通知读取成功。
· 触发开关
按触发开关，红色
LED 亮灯即可自动扫描条形码。

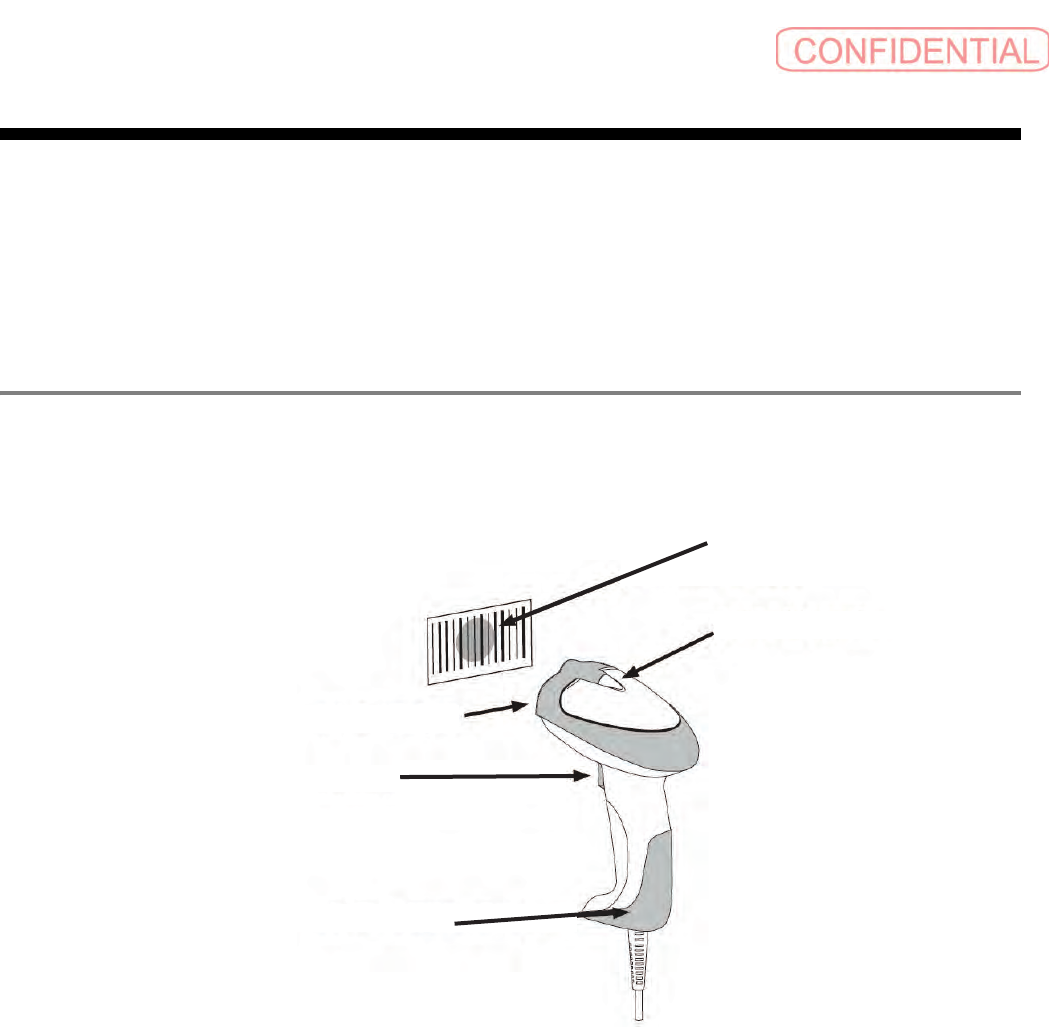

➀ 读取 OK 显示点
➁ 读取 OK 显示 LED
➂ 条形码读取窗口
➃ 触发开关
➄ 线缆解锁针插口
图
2-1
条形码读取器篇
3. 零件交换作业
电子零件装着机 SI-G200Mk3 (CS)
3-1
3. 零件交换作业
3.1 零件交换作业的方法
自动生产过程中，发生零件缺料时的零件供料器交换，有以下方法。
·供料器的交换
仅交换零件缺料供料器方法。使用选配的台车时，不用将台车从 SI-G200MK3 上卸下，在 SI-
G200MK3
停止时交换供料器。
详细内容如下表所示。
装置交换台车至装置或从装置上卸下交换台车时，请不要把手放在供料台的任何一侧。
台座上升或下降时手可能被卡住，这可能导致受伤。
· 确认条形码
为防止零件的错误，可以用条形码进行确认。
确认方法有
4 种。
TypeA : 仅确认交换后的零件码
TypeB : 确认交换前、交换后的零件码和任意码
1 个条形码上，零件码和任意码都与输入的东西相对应
TypeC : 确认交换前、交换后的零件码和序列码
零件码和序列码都跟其它条形码上的东西相对应
TypeS : 确认交换前、交换后的零件码和序列码
被设定的接料带条形码形式上的东西相对应。
零件交换方法 说明 安全门 自动运转
残数管理
补正自动吸着位置
供料器交换 单个供料器的交换，有台
车情况下，也是在台车原
封不动地装载机体的状态
下仅交换供料器。
开启
交换
仅能在停
止状态下
重设供料器单体
警告 :
!
