保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-73
每
1 年
(3) 机械阀的交换
[作业功能]
用吸嘴吸着·装着零件时，若机械阀运作不良，就会发生无法吸着零件，作业中零件掉下、无法
装着等故障。在此之前要交换机械阀。
[维修检查位置]
装着吸嘴头的机械阀
[ 维修检查时要准备的物品 ]
涡轮机油
#90 (ISO VG32)、棉棒、机械阀 12 个、扭矩扳手
[作业顺序]
1. 旋松机械阀的安装螺丝 （上下共 2 个）。从吸嘴头头上卸下机械阀。
2. 在机械阀上安装上过滤器、衬垫。
3. 定位机械阀针和定位吸嘴头孔重合，将机械阀安装到吸嘴头上。
4. 机械阀由 2 颗安装螺丝一点点地临时交替固定 , 按照从下到上的顺序以扭矩 40cN· m 拧紧
安装。
·机械阀交换时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
请一定要遵守扭矩。
用指示以上的扭矩拧紧
,
会造成装着精度的恶化和零件寿命的缩短、破损。
衬垫
过滤器
安装螺丝
( 上 )
定位针
气缸部
安装螺丝
( 下 )
注意 :
小心 :
保养篇
2. 维修检查
2-74
电子零件装着机
SI-G200Mk3 (CS)
每 1 年
(4) 装着吸嘴头柱塞的交换
[ 作业功能 ]
使阀产生动作的柱塞的动作如果有缺陷，就无法进行零件的吸着·装着作业。顺畅动作非常重
要，为了确实地继续吸着·装着
, 要定期进行交换。
[ 维修检查位置 ]
2 处装着吸嘴头的柱塞 ( 各 2 个 )
[ 维修检查时要准备的物品 ]
无需特意准备
[ 作业顺序 ]
1. 请委托我公司服务人员交换柱塞。
柱塞
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-75
每
1 年

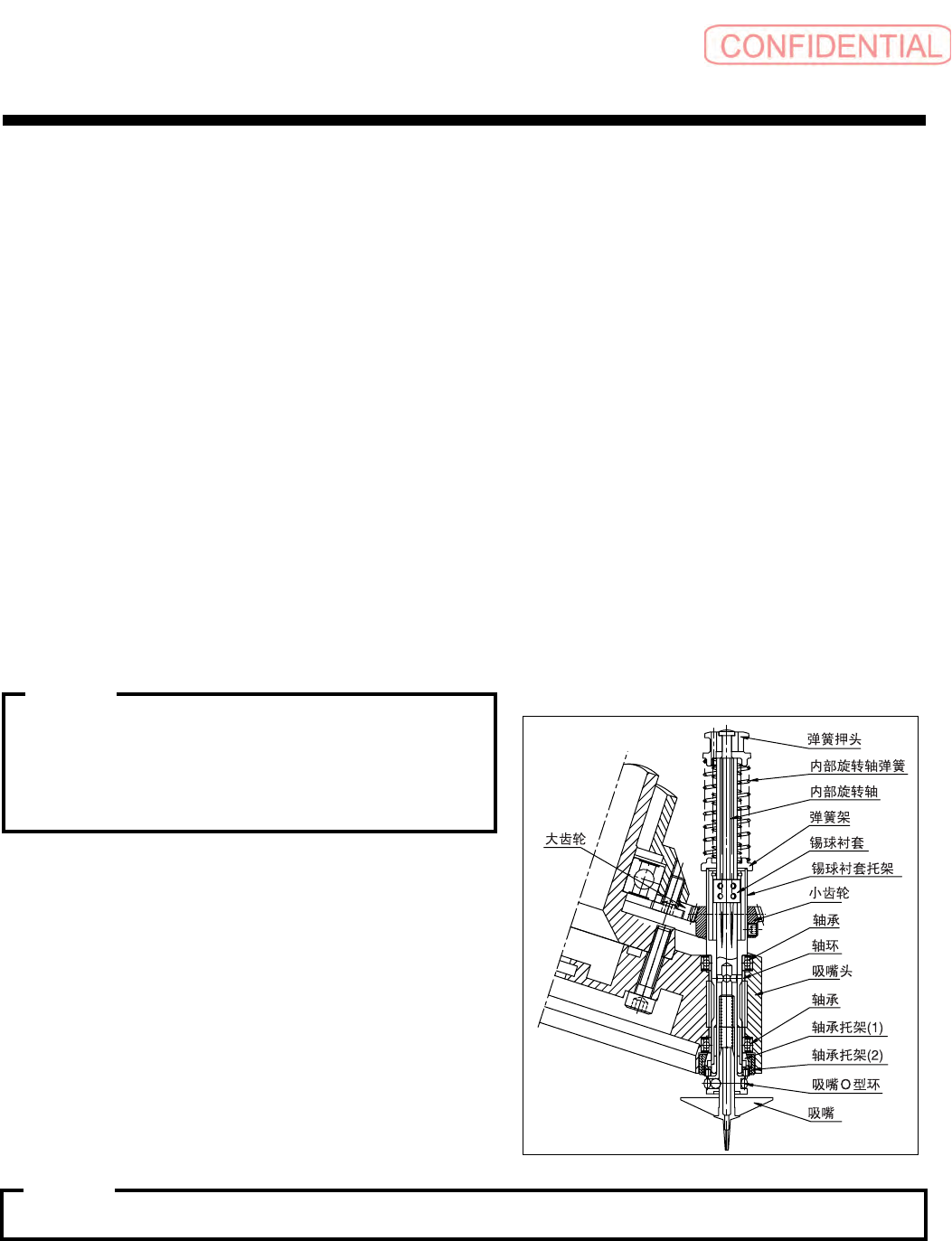

(5) 装着吸嘴头部的零件交换
[作业功能]
因为上下动作吸嘴使装着吸嘴头的滑动面容易损耗
, 导致零件随着每次吸着·装着动作而剧烈运
动、功能降低。由于易损耗零件的功能降低而导致的动作不良会造成不良品出现
, 所以为了继续
确实的吸着·装着动作
, 需要对这些零件进行定期交换。
[维修检查位置]
2 处装着吸嘴头的滑动面 ( 各 12 处 )
[ 维修检查时要准备的物品 ]
小齿轮、锡球衬套装置
( 锡球衬套托架·内部旋转轴 ) 、内部旋转轴用钢球、吸嘴 O 型环 : 各
12 组润滑油 : 多用润滑油 N0.2( 美国 Wynn Oil Company 制 ) 、 AFC 润滑油 (THK 制 ) 细刷
毛、清洁抹布、六角扳手套件
( 小齿轮和机械阀缷下用 )
弹簧押头定位片 （2-683-239-**）、弹簧押头挂钩 （2-683-240-**）、 扳 手 套 筒 （ 2-895-
932-**
）、 扳 手 （ 2-895-501-**）、轴承托架治具 （1 ）（ X-2149-863-*）、轴承托架治具
（
2 ）（ A-1216-182-*）、扭矩螺丝刀 （10cN•m ，对边尺寸 3mm）、扭矩螺丝刀 （30cN•m ，
对边尺寸
3mm）、 扭 矩 螺 丝 刀 （ 40cN•m ，对边尺寸 2.5mm）、轴承压入及插拔导向器 （2-
683-238-**
）、轴承压入治具 （2-683-237-**）、 清 理 气 枪 。
［作业顺序］
为了维护锡球衬套装置及其周边各零件的安装精
度，制造时已进行了严密的定位。需对拆卸下来
的零件进行区分管理以免和其他索引下的零件混
合。组装时请注意组装同一个索引下相同组合中
的零件。
［拆卸顺序］
1. 为了防止误动作，需在进行作业前按下紧急
停止钮。
2. 旋转吸嘴，同时慢慢的向下拉出。
请进行支撑，以免在下一步作业中拆下弹簧押头后内部旋转轴掉下。
小心 :
小心 :
