零件认识数据制作篇 2 . 顺序 电子零件装着机 SI-G20 0Mk3 (CS) 2-27 2.1.5 BGA 零件的数据生成 输入 零件碼 ( 零件码 ) ， 形狀種類 ( 形状种类 ) 选择 BGA 零件，选择 使用相機 ( 使用相机 ) 、 照明 ( 照明 ) 、输入 零件長度 ( 零件长度 ) ，点击 下一頁 ( 下一页 ) 。 图 2.1.5-1 認識資料編輯軟體呼出向導 ( 认识数据编辑软件调出向导 ) －基本信息输入
零件认识数据制作篇
2. 顺序
2-26
电子零件装着机
SI-G200Mk3 (CS)
根据脚数分别执行电极位置设定后、点击 生成開始 ( 生成开始 ) ，执行认识数据的生成。
生成后，点击
向認識設定移動 ( 向认识设定移动 ) ，执行认识数据的验证。
·
生成不顺利时，请挪一挪电极位置，再次点击
生成開始
(
生成开始
)
。
·
生成不顺利时，想再次执行数据确认时，请点击
下一頁
(
下一页
)、
向本體設定移動
(
向本
体设定移动
) 、
向電極設定移動
(
向电极设定移动
)、
向中心設定移動
(
向中心设定移动
)
向認識設定移動
(
向认识设定移动
)
，执行数据确认。
以后的验证步骤，请与 [2.1.4 脚零件的数据生成 ] 的同样步骤执行。
注意 :
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-27

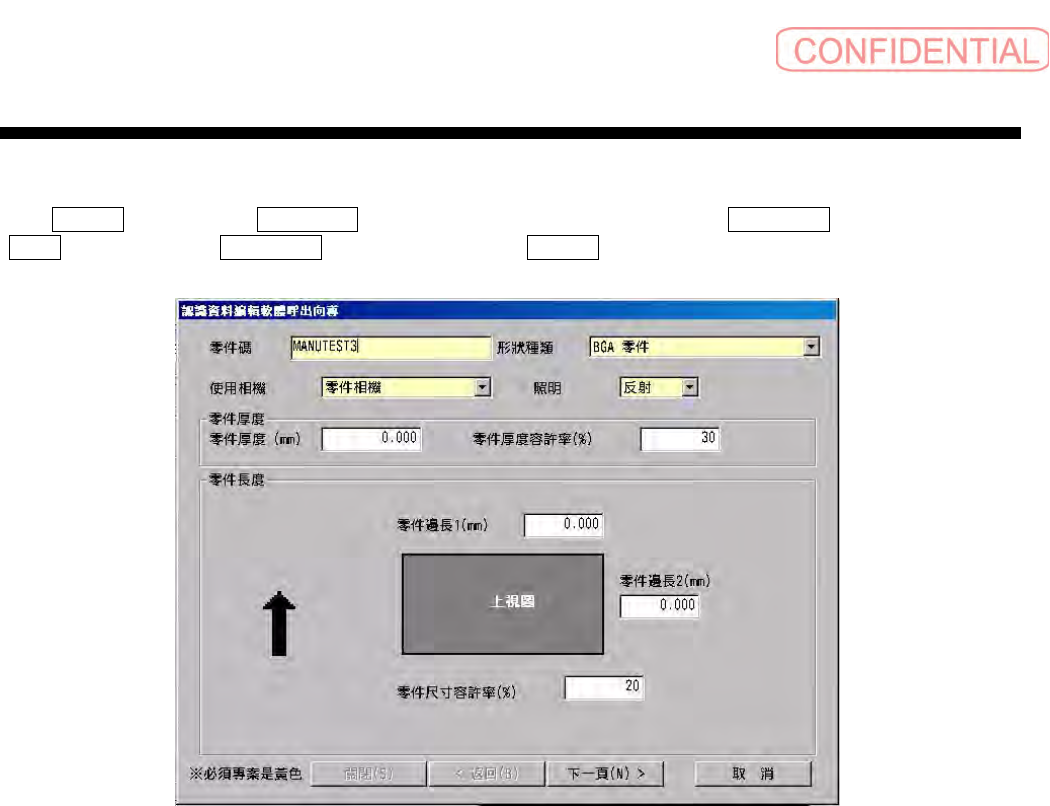

2.1.5 BGA 零件的数据生成
输入 零件碼 ( 零件码 ) ， 形狀種類 ( 形状种类 ) 选择 BGA 零件，选择 使用相機 ( 使用相机 ) 、
照明 ( 照明 ) 、输入 零件長度 ( 零件长度 ) ，点击 下一頁 ( 下一页 ) 。
图
2.1.5-1
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－基本信息输入
零件认识数据制作篇
2. 顺序
2-28
电子零件装着机
SI-G200Mk3 (CS)

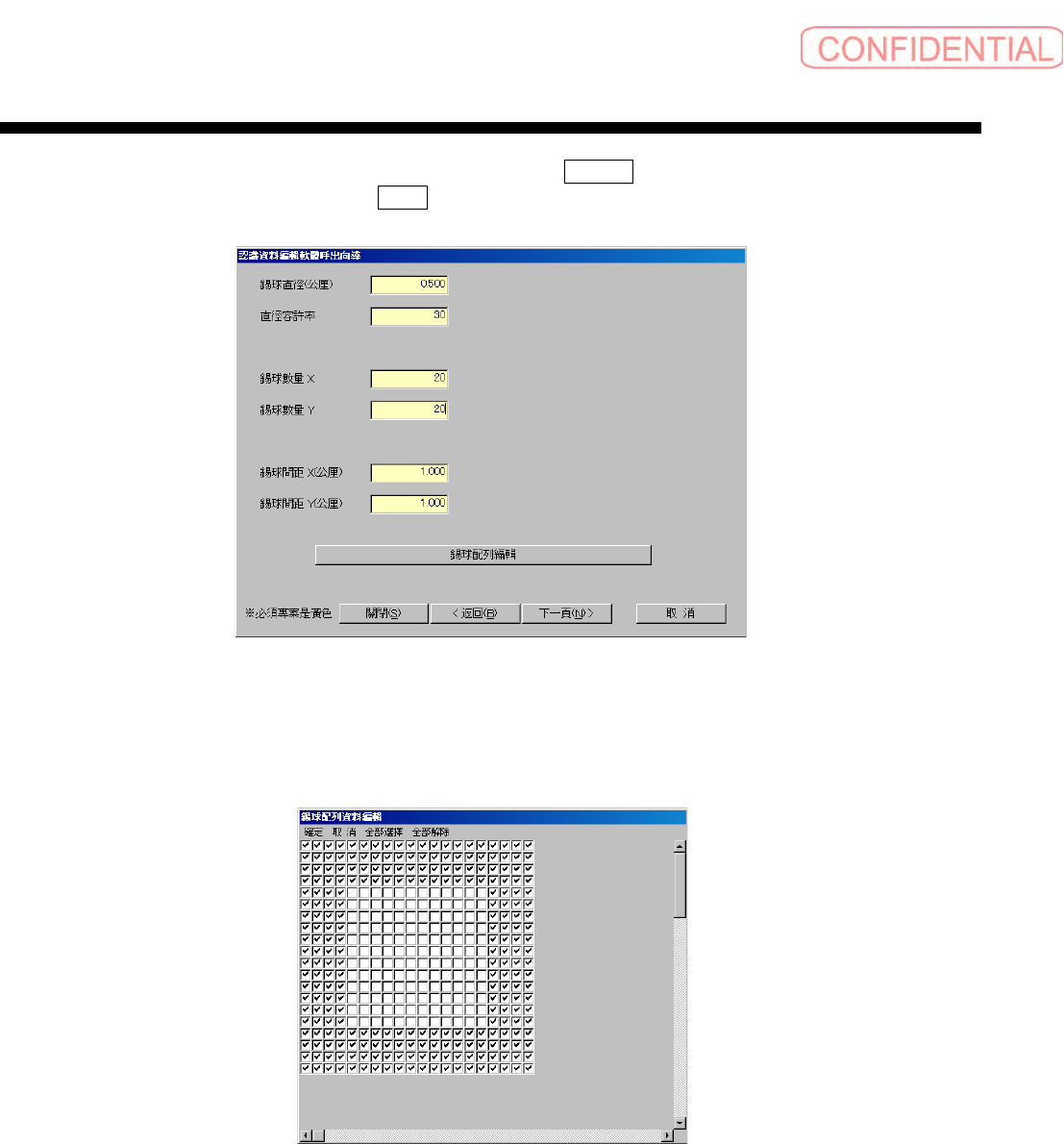

显示锡球信息设定画面，输入锡球数组等的各项目，点击 下一頁 ( 下一页 ) 。
（该画面的项目的输入，可以通过点击
關閉 ( 关闭 ) ，全部省略）
图
2.1.5-2
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 錫球
(
锡球
)
信息输入
画面
图
2.1.5-3
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 錫球
(
锡球
)
数组输入
画面
