操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-35
选配时，有未固定供料器的配置时，可指定供料器使用范围。
指定使用供料器范围时，点击
指定供料器使用範圍 ( 指定供料器使用范围 ) 复选框，在文本框
中请输入以起始点位置的零件供给部的供料器配置号码及以终点位置为供料器配置位置号码。

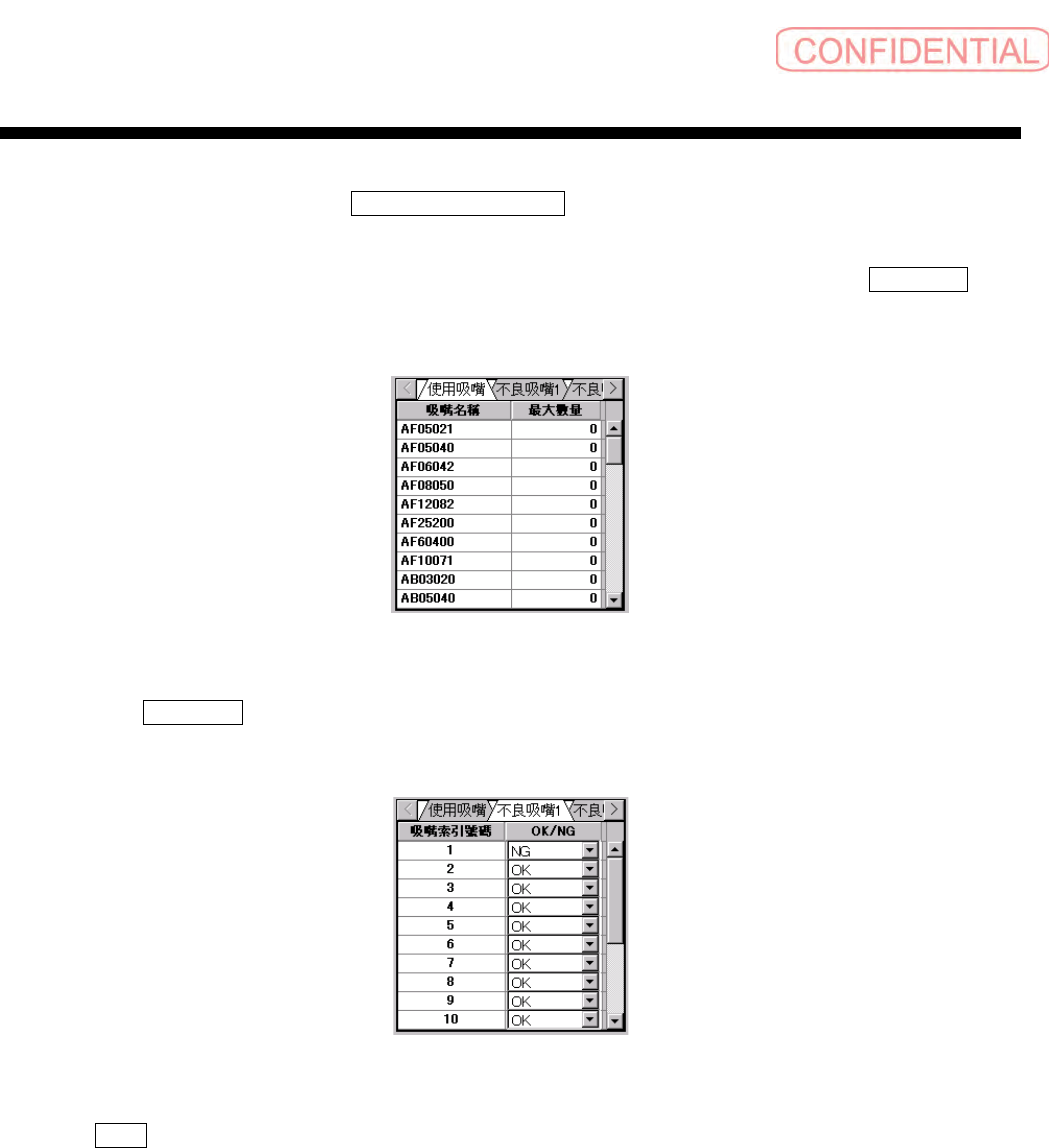

设定可使用吸嘴的最大个数及不良吸嘴时，请设定资料于选配的列表中。点击指定
使用吸嘴 ( 使
用吸嘴
) 钮时，会表示以下的格式，可设定吸嘴的最大个数。此时，将最小个数设定为 0 ，最大
个数设定为∞
( 无限 ) 。
图
5.2.1-11
使用吸嘴
(
使用吸嘴
)
设定
点击指定 不良吸嘴 ( 不良吸嘴 ) 钮时，会表示以下的列表，可设定装着吸嘴位置的 OK/NG。
图
5.2.1-12
不良吸嘴
(
不良吸嘴
)
设定
点击 執行 ( 执行 ) 钮后，表示错误信息时，依从其错误信息的指示。
操作篇
5. 资料编集
5-36
电子零件装着机
SI-G200Mk3 (CS)
[
画面说明 ]
· DAS 輸入機能資料名稱 (DAS 输入功能资料名称 )：
在
DAS 输入机种文件名栏中以在资料编辑、机种资料输入选择的文件名称。
·
DAS 輸出機種資料名稱 (DAS 输出机种资料名称 ):
输入 DAS 执行后的输出机种文件名。
·
說明 ( 说明 )：
输入记录说明
( 最大 32 文字 ) 于 DAS 文件中。
( 说明的输入未必需要。 )
· 可能使用機台個數 ( 可能使用机台个数 )：
输入
1~12 之间的值。基本定义为 1 。 2 以上的情形时，分割输入基板资料于指定机台中。
·
机器选配
①连结号码
显示所连结机器的顺序。
②机台号码
设定机器的机台号码。如需变更时，不能设定与其他机器相同的号码。
③吸嘴头数
设定机器的吸嘴头数。
( 无法进行当前 2 以外的设定 )
④吸嘴头类型
选择机器的吸嘴头类型。
⑤机器型号
选择机器的机器型号。
⑥固定相机装备
设定固定相机的有无。
⑦废弃输送带装备
设定废弃输送带的有无。
⑧供料器
I/F 装备
设定供料器
I/F 的有无。
⑨简易供料器
I/F 使用
设定简易供料器
I/F 的有无。
⑩管装供料器
机器与管装供料器相对应时设定。
11 盘式装备
设定盘式装置的有无。吸嘴头类型为多功能时可进行检查的开启
/ 关闭。
12 脚浮起检出装置装备
设定脚浮起检出装置的有无。吸嘴头类型为多功能时可进行检查的开启
/ 关闭。
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-37
13 智能供料器装备
机器与智能供料器相对应时设定。此项目为机台内全部吸嘴头的共同设定，反映到包括所选
吸嘴头在内的机台内的全部吸嘴头。
14 脚浮起检出装置共享
脚浮起检出装置为共享设定时设定。此项目为机台内全部吸嘴头的共同设定，反映到包括所
选吸嘴头在内的机台内的全部吸嘴头。吸嘴头类型为多功能时可进行检查的开启
u/ 关闭。
15 附着检出
设定附着检出的有无。此项目为机台内全部吸嘴头的共同设定，反映到包括所选吸嘴头在内
的机台内的全部吸嘴头。
16 欠品检出
设定欠品检出的有无。此项目为机台内全部吸嘴头的共同设定，反映到包括所选吸嘴头在内
的机台内的全部吸嘴头。吸嘴头类型为多功能时可进行检查的开启
/ 关闭。
17 双输送带装备
设定双输送带的有无。此项目为机台内全部吸嘴头的共同设定，反映到包括所选吸嘴头在内
的机台内的全部吸嘴头。
·
排列设定 ：
①同一零件分割为
2 个吸嘴头
同一零件需要分割为
2 个吸嘴头时，请勾选此框。
②
吸嘴配置固定
按照各机台输入机种数据的吸嘴配置数据，指定是否
l 固定吸嘴配置。
③
供料器配置固定
按照各机台输入机种数据的供给位置数据，指定是否固定供料器配置。
④
盘式配置固定 ( 只限有盘式供给部的机种 )
按照各机台输入机种数据的供给位置数据，指定是否固定供料器配置。
⑤
吸着顺序调整
指定各个机台是否执行吸着顺序调整。
⑥
装着顺序调整
指定各个机台是否执行装着顺序调整。
·
吸嘴·供给部设定 :
① 指定供料器使用范围
在数据调整下决定供料器配置的范围内执行确认，
指定使用供料器范围时输入使用的供料
器数
( 以 8mm 换算 ) 。还有， 供料器配置范围的开始位置为使用输入机种数据的供料器位
置补正值。
②
使用供给部的指定
在数据调整下指定使用供给部的前部、后部时设定。
③
使用吸嘴
对吸嘴数据库中已登录并可使用的吸嘴个数进行指定。
0 为可无限制使用设定。
④
不良吸嘴 1 ～ 12
指定各机台中可使用 / 不可使用的吸嘴位置。发生不良吸嘴， 中止旋转座上的使用吸嘴时，
可将其排列为不可使用。
