保养篇 2. 维修检查 2-24 电子零件装着机 SI-G200Mk3 (CS) 4. 拆下内部旋转轴弹簧 （ 2 种各 1 根）和弹簧支架 。 5. 从下方拔出内部旋转轴。 （仅给内部旋转轴加油 的场合：顺序 6 ～ 13 不需要） 6. 旋松小齿轮的 2 根螺 丝，使小齿轮活动。 7. 拆下机械阀。 ① 拆下装置背面的下部面板。 ② 使电源装置的 VA C U U M 断路器变为 OFF 状态。 为了防止吸入机械阀上的 垃圾、灰尘等…
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-23

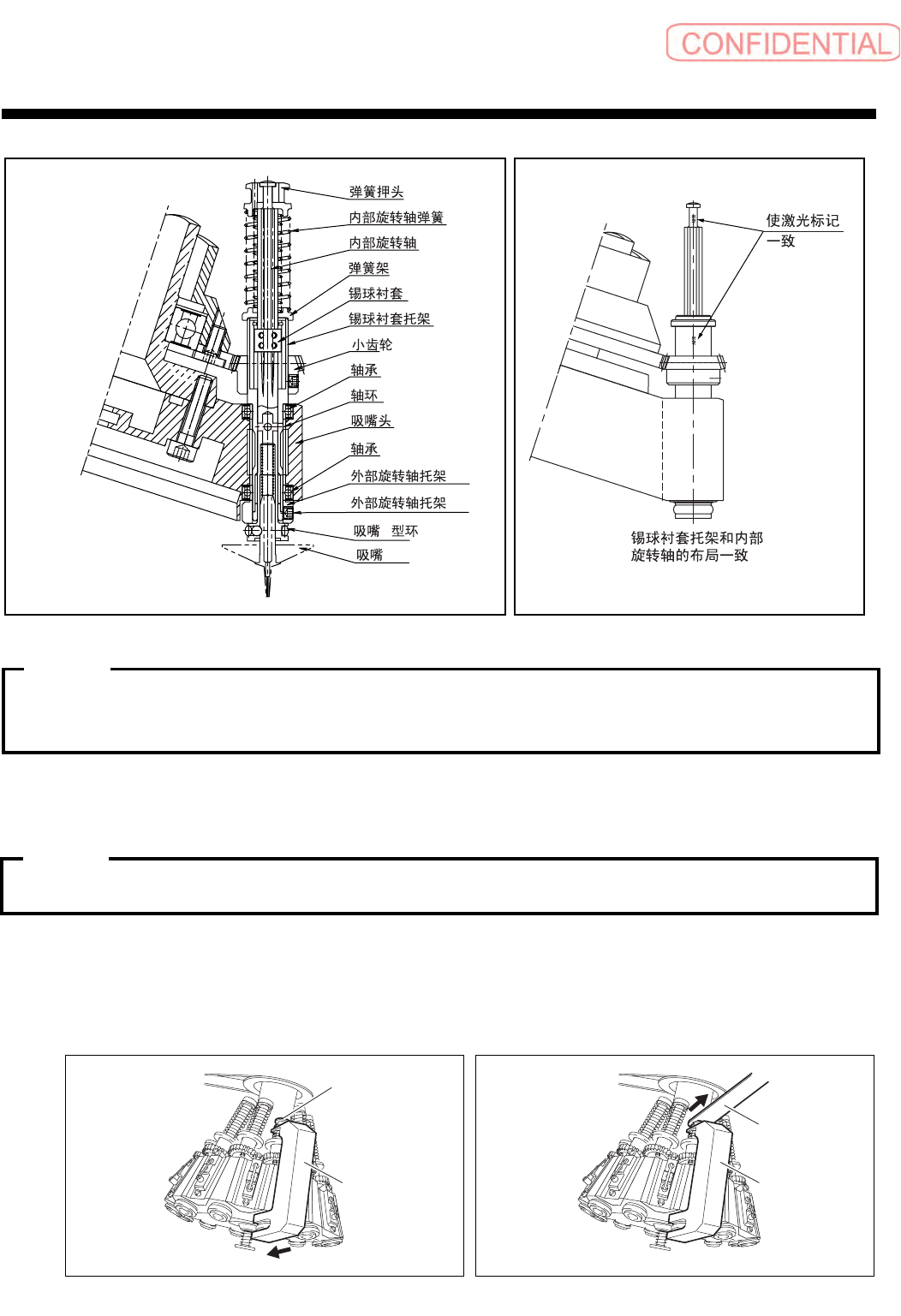

[ 小齿轮交换调整顺序 ]
为了保养内部旋转轴及其周边各零件的装着精度，制造时已进行了严密的定位。需对拆卸下来
的零件进行区分管理以免和其他索引下的零件混合。组装时请注意组装同一个索引下相同组合
中的零件。
[拆卸顺序]
1. 为了防止误动作，需在进行作业前按下紧急停止钮。
2. 旋转吸嘴，同时慢慢的向下拉出。
请从下方对内部旋转轴进行支撑，以免在下一步作业中拆下弹簧押头后内部旋转轴掉下。
3. 拆下内部旋转轴上部的弹簧押头。
① 用手压住内部旋转轴上部的弹簧，安装弹簧押头定位片。
② 将弹簧押头的切槽部朝向内侧。
③ 挂上弹簧押头挂钩，将弹簧押头拉到跟前拆下。
（也可以用手将弹簧押头拆下。）
④ 拆下弹簧押头定位片。
(1)
(2)
O
ᔍㇻᢐ༈ᣖ䩽
ᔍㇻᢐ༈
ᅮԡ⠛
ᔍㇻᢐ༈
ᔍㇻᢐ༈
ᅮԡ⠛
小心 :
小心 :
保养篇
2. 维修检查
2-24
电子零件装着机
SI-G200Mk3 (CS)
4.
拆下内部旋转轴弹簧 （2 种各 1 根）和弹簧支架。
5. 从下方拔出内部旋转轴。（仅给内部旋转轴加油的场合：顺序 6 ～ 13 不需要）
6. 旋松小齿轮的 2 根螺丝，使小齿轮活动。
7. 拆下机械阀。
① 拆下装置背面的下部面板。
② 使电源装置的
VA C UU M 断路器变为
OFF 状态。
为了防止吸入机械阀上的垃圾、灰尘等，在拆下机械阀前要先将
VACUUM
断路器置于
OFF
状态。
ݙ䚼ᮟ䕀
䕈ᔍㇻ
ᔍㇻᬃᶊ
ݙ䚼ᮟ䕀䕈
㶎ϱ
9$&880ᮁ䏃఼
小心 :
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-25
③旋松
2 根螺丝帽，拆下机械阀。
④ 同样也要拆下两侧的机械阀。
8. 稍微旋松一点轴承托架。
① 将轴承托架治具 （
1 ）从吸嘴头下侧插入，使治具 （1 ）的针对准轴承托架的孔。
② 插入轴承托架治具 （
2 ）使其套在轴承托架治具 （1 ）上，并对准轴承托架的槽。
预先将轴承托架治具 （
2
）穿在扭矩螺丝刀上比较容易作业。
③ 用手推压轴承托架治具 （2 ），同时从下方看扭矩螺丝刀并向逆时针方向转动，旋松一点
（
10 度左右）轴承托架。
本作业是为了避免损伤下一工序中使用的轴承托架治具 （
1 ）针。
9. 拆下轴承托架。
① 将扳手套筒安装到锡球衬套托架上，
将扳手套筒的突起对准锡球衬套托架
的槽。
ᴎẄ䯔
ᡁⶽ㶎ϱߔ
䕈ᡓᠬᶊ⊏˄˅
䕈ᡓᠬᶊ⊏˄˅
䕈ᡓᠬᶊ⊏˄˅
ᡇ༫ㄦ
ᡇ༫ㄦ
䫵⧗㹀༫ᠬᶊ
POINT:
