操作篇 3. 自动生产 电子零件装着机 SI-G20 0Mk3 (CS) 3-57 (4) 確認零件交換條碼 ( 确认零件 交换条形码 ) 设定为 TYPE C ( 形式 C) 时 点击 供料器交換 ( 供料器交换 ) 钮， 零件缺 料 ( 零件缺料 ) 对话框消失，会 出现以下的 供料器交換 ( 供料器交换 ) 对话框。 此时，吸嘴头移动至待机位置。 图 3.5.2.1-9 自動生產－零件供給狀 況 ( 自动生产－零件供给状况 ) 画…
操作篇
3. 自动生产
3-56
电子零件装着机
SI-G200Mk3 (CS)
选择前后任一侧 , 将全部供料器交换结束后，才关闭门。点击 交換完成 ( 交换完成 ) 钮。
供料器交換 ( 供料器交换 ) 对话框会消失且门锁定。
点击
交換完成 ( 交换完成 ) 钮时，门未完全关闭，会表示 “请关门”的信息，此时请将门关
上。
有残留未交换的供料器时，对话框中以红字表示 “有未交换完成的供料器”，因此请交换其供料
器。
尽管有未交换的供料器，仍可强制关闭对话框，按
全部交換完成 ( 全部交换完成 ) 确认钮 , 再
按
交換完成 ( 交换完成 ) 钮。
交换相反侧的供料器时，点击
零件供給狀況 ( 零件供给状况 ) 画面的 供料器交換 ( 供料器交
换
) 钮，会出现 供料器交換 ( 供料器交换 ) 对话框，此时请以同样步骤执行供料器的交换作
业。
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-57
(4) 確認零件交換條碼 ( 确认零件交换条形码 ) 设定为 TYPE C ( 形式 C) 时
点击
供料器交換 ( 供料器交换 ) 钮， 零件缺料 ( 零件缺料 ) 对话框消失，会出现以下的
供料器交換 ( 供料器交换 ) 对话框。
此时，吸嘴头移动至待机位置。
图
3.5.2.1-9
自動生產－零件供給狀況
(
自动生产－零件供给状况
)
画面
此后，自动解除门锁。在对话框最下行会出现 “请用条形码器输入操作者 ID”的信息对话框。
将条形码读取器对准操作者本身的
ID 条形码，并按 觸發 （触发）开关。会显示 供料器交換
(
供料器交换 ) 对话框的操作者 ID 文本框中已读取的作业者 ID。
无须由列表上依开始顺序交换
,
请以便捷的顺序作业交换。
注意 :
操作篇
3. 自动生产
3-58
电子零件装着机
SI-G200Mk3 (CS)
交换的供料器及装着吸嘴头接近不易交换时，点击 供料器交換 ( 供料器交换 ) 对话框的
吸嘴頭移動
( 吸嘴头移动 ) 钮，会出现以下的 吸嘴頭移至待機位置 ( 吸嘴头移至待机位置 )
对话框。

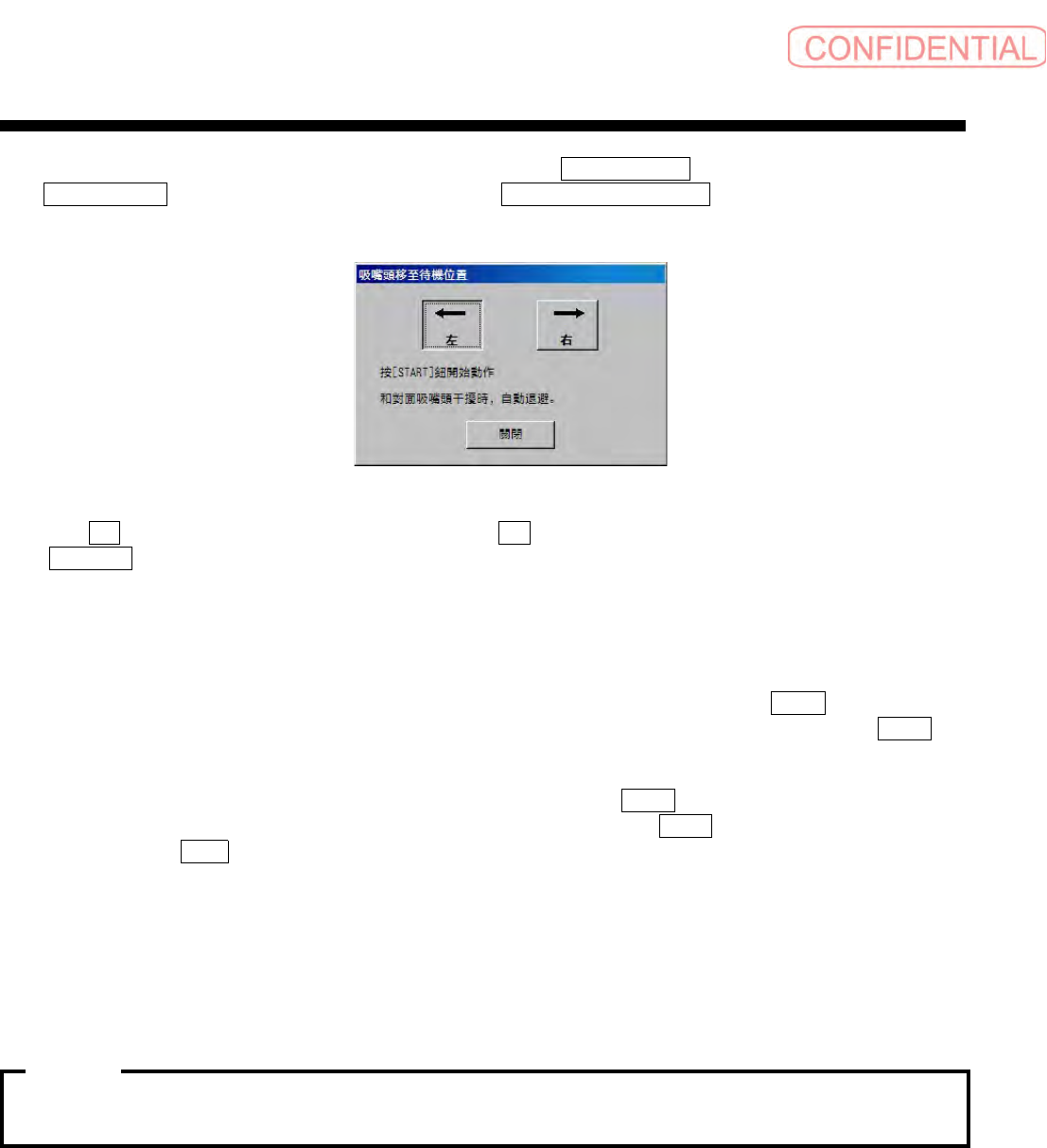

图
3.5.2.1-10
吸嘴頭移至待機位置
(
吸嘴头移至待机位置
)
对话框
点击 左 ( 左 ) 钮时移动至左侧待机位置，点击 右 ( 右 ) 钮时移动至右侧待机位置，按
START 钮使装着吸嘴头移至指定的待机位置。
然后开启门。
由
SI-G200Mk3 卸下对话框中的指定位置供料器。
准备对话框中表示零件缺料的供料器。
将条形码读取器对准交换前的零件卷轴侧面显示的包含序列码的条形码，
按 觸發 （触发）开
关。可读取交换前零件的条形码。接着，将条形码读取器对准序列码的条形码后，请按
觸發
（触发）开关。可读取交换前序列码的条形码。
其次，
将条形码读取器对准交换后零件码 （条形码）后，按 觸發 （触发）开关。可读取交换后
零件的条形码，接着，将条形码读取器对准序列码的条形码，按
觸發 （触发）开关。点击交换
零件行对话框
完成 ( 完成 ) 确认钮。
已读取条形码的零件不正确时，在对话框的最下行会表示 “零件码不一致”
, 同样的已读取条形
码的序列号码与交换前同时，会表示出 “序列码相同。请再次读取交换后的零件码。”的信息。
将正确供料器设定于旧供料器的位置。
如数个的供料器需要交换时，以同样的步骤交换全部的供料器。
前侧·后侧的供料器无法同时交换。前后两侧需要交换供料器时，须单侧的交换作业结束后，
再执行相反侧的交换作业。
注意 :
