零件认识数据制作篇 2 . 顺序 2-14 电子零件装着机 SI-G200Mk3 (CS) 2.1.4 脚零件的数据生成 输入 零件碼 ( 零件码 ) ， 形狀種類 ( 形状 种类 ) 选择脚 零件，选择 使用相機 ( 使用相机 ) 、 照明 ( 照明 ) 、 输入 零件長度 ( 零件长度 ) ，点击 下一頁 ( 下一 页 ) 。 图 2.1.4-1 基本信息 ( 基本信息 ) 输入画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-13
零件信息被登录到零件管理表里，结束。
图
2.1.3-19
零件管理
(
零件管理
)
画面
零件认识数据制作篇
2. 顺序
2-14
电子零件装着机
SI-G200Mk3 (CS)
2.1.4 脚零件的数据生成
输入 零件碼 ( 零件码 ) ， 形狀種類 ( 形状种类 ) 选择脚零件，选择 使用相機 ( 使用相机 ) 、 照明
(
照明 ) 、 输入 零件長度 ( 零件长度 ) ，点击 下一頁 ( 下一页 ) 。
图
2.1.4-1
基本信息
(
基本信息
)
输入画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-15
显示脚信息设定画面，点击
圖解說明 ( 图解说明 ) 钮，参考显示的脚参数内容，输入各项目，点击
下一頁 ( 下一页 ) 。
( 该画面的项目输入，通过 關閉 ( 关闭 ) 点击，能够全部跳过 )
图
2.1.4-2

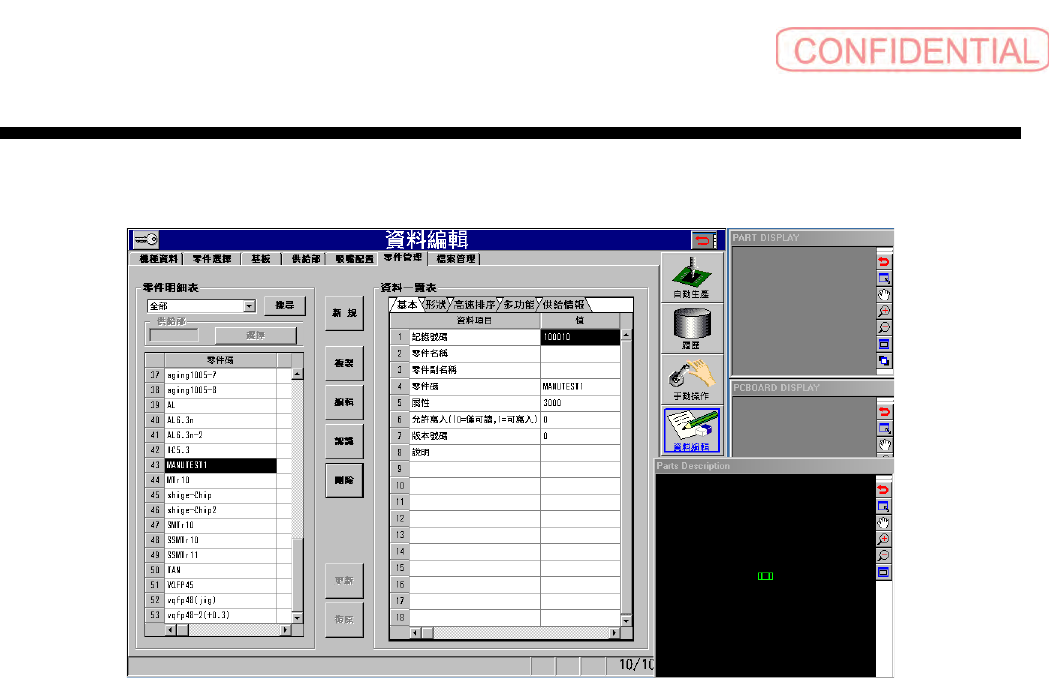

腳情報
(
脚信息
)
输入画面
图
2.1.4-3
圖解說明
(
图解说明
)
画面
