保养篇
2. 维修检查
2-92
电子零件装着机
SI-G200Mk3 (CS)
反射识别用吸嘴的涂料脱落的情形
厂家名
: TAMIYA Inc.
产品名 : 丙烯酸涂料浅黑 ( 水溶性丙烯酸树脂涂料 )
型号 :XF-1
充分摇晃涂料容器，搅拌消艳剂。
将用少量水浸湿的笔上涂上上述涂料，
然后一边用手旋转吸嘴一边薄薄地涂抹。
重复该操作
2 ～ 3 次。

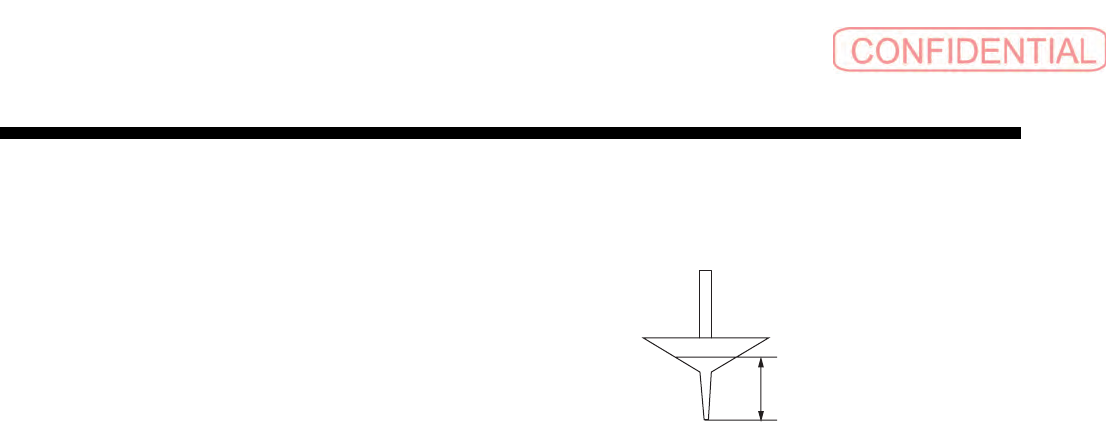

透射识别用吸嘴的反射器污垢的情形
反射器出现污垢后，请用棉棒浸湿极少量的酒精进行擦拭。
黑色金属部
( 吸嘴前部除外 )
保养篇
3. 输入以及输出信号表
电子零件装着机 SI-G200Mk3 (CS)
3-1
3. 输入以及输出信号表
知晓输入输出信号的当前状态对 SI-G200Mk3 的设定、调整、保养、故障诊断都有效。
SI-G200Mk3 最大的不同是装备了 序列輸入 / 輸出 ( 序列输入 / 输出 ) 端口和 SY-MC 輸入/輸出 (SY-
MC
输入 / 输出 ) 端口两种类型的输入输出端口。在此，说明了输入输出信号的确认方法，记载了各个端
口的输入输出信号表。
3.1 输入输出信号的确认方法
输入输出信号在 手動操作 ( 手动操作 ) 菜单→ 輸入 / 輸出 ( 输入 / 输出 ) 标签→ 輸入 ( 输入 )
或者 輸出 ( 输出 ) 标签画面的状态下，能够看见。
3.2 序列輸入 / 輸出 ( 序列输入 / 输出 ) 端口
由来自 SI-G200Mk3 的内部传感器的输入信号、紧急停止信号、异常信号等的 ON/OFF 输入信号
和向内部机器的指令信号、紧急停止信号等
ON/OFF 输出信号构成。
保养篇
3. 输入以及输出信号表
3-2
电子零件装着机
SI-G200Mk3 (CS)
3.1 输入输出信号的确认方法
输入输出信号在 手動操作 ( 手动操作 ) 菜单→ 輸入 / 輸出 ( 输入 / 输出 ) 标签→ 輸入 ( 输入 )
或者 輸出 ( 输出 ) 标签画面的状态下，能够看见。
[ 操作步骤 ]
1.
顺次点击
手動操作
(
手动操作
)
菜单
→
輸入 / 輸出
(
输入
/
输出
)
标签→
輸入
(
输入
)
或者
輸出
(
输出
)
标签。显示以下的
信號名稱 / 狀態
(
信号名称
/
状态
)
画面。
图
3.1
手動操作 - 輸入 / 輸出
(
手动操作
-
输入
/
输出
)
画面
2.
点击
序列輸入 / 輸出
(
序列输入
/
输出
)
、
SY-MC
輸入/輸出
(SY-MC
输入
/
输出
)
希望的钮。
用
裝置號碼
(
装置号码
)
框的
▲
▼
微调控件选择希望的输入
/
输出信号装置。显示输入
/
输出信号的当前状态。
[ 画面的说明 ]
用一览表形式显示选定的装置号码的 16 点的输入 / 输出信号的状态。信号名旁边的红色的
LED 标记，表示信号的 HIGH (ON) 状态和 LOW (OFF) 状态。亮的状态是 HIGH (ON) 状
态、暗的状态是
LOW (OFF) 状态。
右边的
LOW/HIGH 的 2 个标签，显示各个信号的 HIGH (ON) 状态和 LOW (OFF) 状态的
意思。蓝色的文字显示当前状态。
