保养篇 2. 维修检查 电子零件装着机 SI-G20 0Mk3 (CS) 2-33 “吸嘴相位调整” 本作业要在前侧、及后侧的两个吸嘴头处进行作业。 ［必需的工具］ 吸嘴相位调整治具 （ A-1244-685- A ） 定位治具 （ 2-515-525-01 ） 杠杆式百分表 扭矩螺丝刀 （ 10cN • m ，对 边 尺 寸 1.27mm ） ［作业顺序］ 1. 使 V ACUUM 断路器处于 OFF 状态。 （如 V ACUUM 断…
保养篇
2. 维修检查
2-32
电子零件装着机
SI-G200Mk3 (CS)
11.
在内部旋转轴上部安装弹簧押头。
① 用手按压内部旋转轴上部的弹簧，安
装弹簧押头定位片。
② 将弹簧押头的切槽部压入内部旋转轴
上部的突起处。
③ 拆下弹簧押头定位片。
12. 调整吸嘴相位和小齿轮的间隙。
关于调整的顺序，请参阅下一页的 “吸嘴相位调整”。
13. 用手指在小齿轮上涂上薄薄的多用润滑油 No.2，将小齿轮的侧面等处粘附的多余润滑油擦去。
小齿轮高速旋转。多余的润滑油会因离心力飞溅、粘附在基板及零件上会造成产品的品质不合格及
吸着率降低，因此多余的润滑油必须擦除。
14. 用手慢慢转动 RN 轴、在改变小齿轮和大齿轮啮合的同时用手上下移动内部旋转轴、确认没
有卡住能顺畅的动作。
15. 一边旋转吸嘴、一边慢慢向上推并安装。
ᔍㇻᢐ༈
ᔍㇻᢐ༈
ᅮԡ⠛
注意 :
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-33

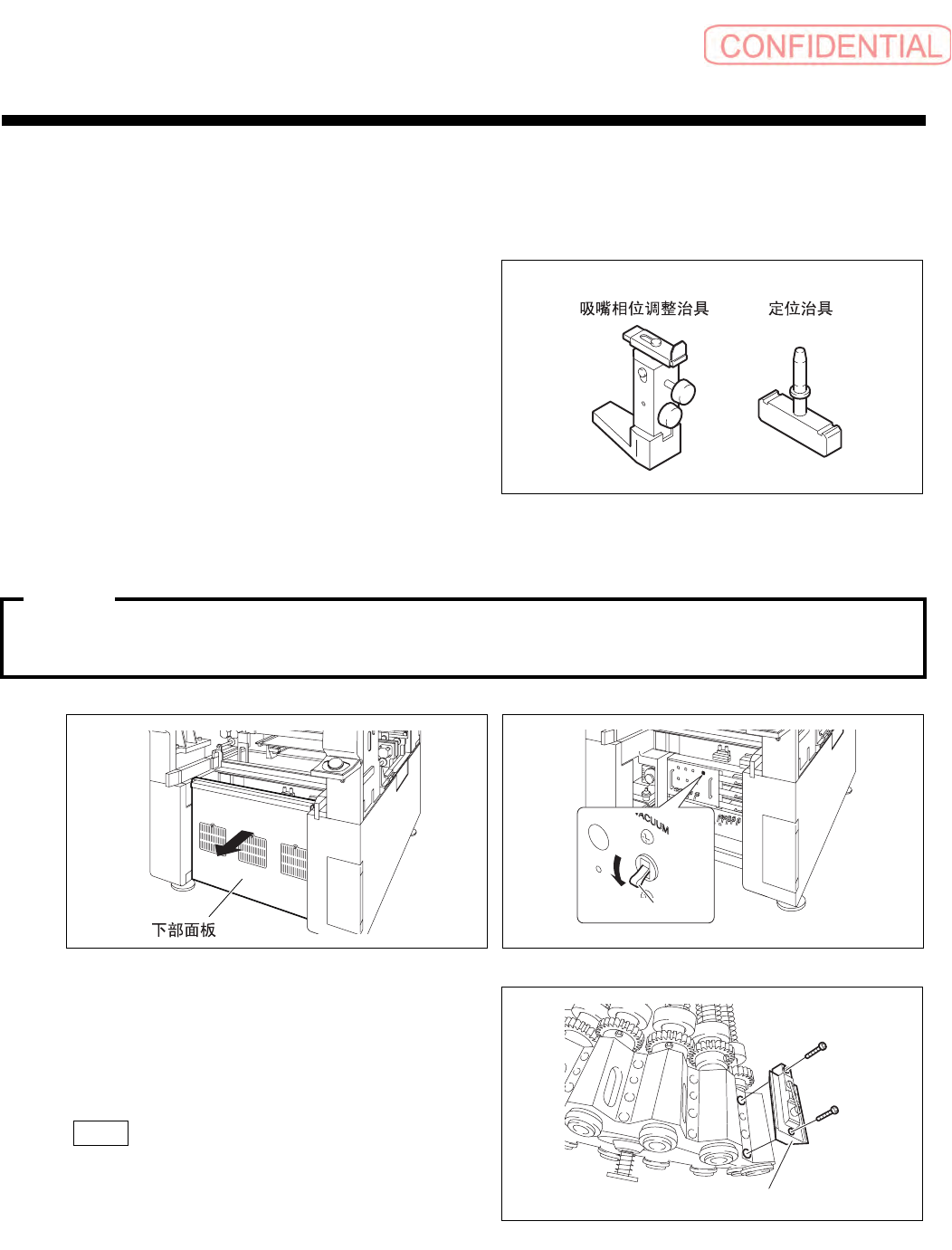

“吸嘴相位调整”
本作业要在前侧、及后侧的两个吸嘴头处进行作业。
［必需的工具］
吸嘴相位调整治具 （
A-1244-685-A）
定位治具 （
2-515-525-01）
杠杆式百分表
扭矩螺丝刀 （
10cN•m ，对边尺寸 1.27mm）
［作业顺序］
1. 使 VACUUM 断路器处于 OFF 状态。
（如
VACUUM 断路器已是 OFF 状态的
场合、则进入顺序
2 。）
① 拆下装置背面的下部面板。
②使电源装置的
VACUUM 断路器处于 OFF 状态。
为了防止吸入机械阀上的垃圾、灰尘等，在拆下机械阀前要先将
VACUUM
断路器置于
OFF
状态。
2. 拆下所有的机械阀。
（没有安装机械阀时、请进入顺序
3 。）
①旋松
2 根螺丝帽、拆下机械阀。
② 手动操作旋转旋转座、按顺序拆下所有
的机械阀。
3. 在显示 HI 画面的状态，按操作面板的
ORG 钮、回复装置的原点。
9$&880ᮁ䏃఼
ᴎẄ䯔
小心 :
保养篇
2. 维修检查
2-34
电子零件装着机
SI-G200Mk3 (CS)
4.
手动操作使吸嘴头部移动到 X 轴的左右中央位置。
①按
手動操作 （手动操作）菜单、軸操作 （轴操作）标签、 XY 钮的顺序点击，显示 XY
轴的操作画面。
② 点击移动模式中的
微調動作移動 （微调动作移动）钮。
③ 按右边的光标钮、将吸嘴头部
微調動作移動 （微调动作移动）到左右中央位置。
④点击
結束 （结束）钮、关闭 XY 轴画面。
5. 使旋转座 No.1 移动到跟前。
① 点击轴操作画面的 RT 钮、显示旋转
座
RT 轴的操作画面。
② 点击移动模式中的
微調動作移動 （微
调动作移动）钮。
③ 按住左右光标钮、使旋转座
No.1 移动
到跟前。
点击 結束 （结束）钮，关闭旋转座
RT 轴画面。
6. 使 RN、 RT 的伺服器处于关闭状态。
不切断伺服器进行作业，则手及指头等可能会
被卷入到小齿轮中。在作业前必须使伺服器处
于关闭状态。
①按 機器設定 （机器设定）菜单、
原點補正 （原点补正）标签→各軸
( 各轴 ) 钮的顺序点击。显示各轴伺
服器画面。
②点击
RT 和 RN 的伺服器关闭钮、关闭
RT、 RN 的伺服器。
伺服器关闭时，钮的响应时间将变慢，因此
需确认按钮确实被按下，显示钮按下后被
切换的画面。
③点击 結束 （结束）钮，关闭各轴伺服
器画面。
警告 :
!
POINT:
