零件认识数据制作篇 2 . 顺序 2-42 电子零件装着机 SI-G200Mk3 (CS) 点击 開始歪斜設 定 ( 开始歪斜设定 ) 钮，回转零件监视器上绿线的矩形框，与零件的歪斜相吻合。 通过与歪斜相吻合，能够在正 确的角度下，执行数据生成 。 图 2.1.6-9 歪斜設定 ( 歪斜设定 ) 画面 · 即使零件吸着时没很好地 吸着，通过歪斜设定使角度相吻合 ，也可以在正确的角度下执 行数 据生成。 · 在歪斜设定上，设定的角 度成为…
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-41
首先，点击

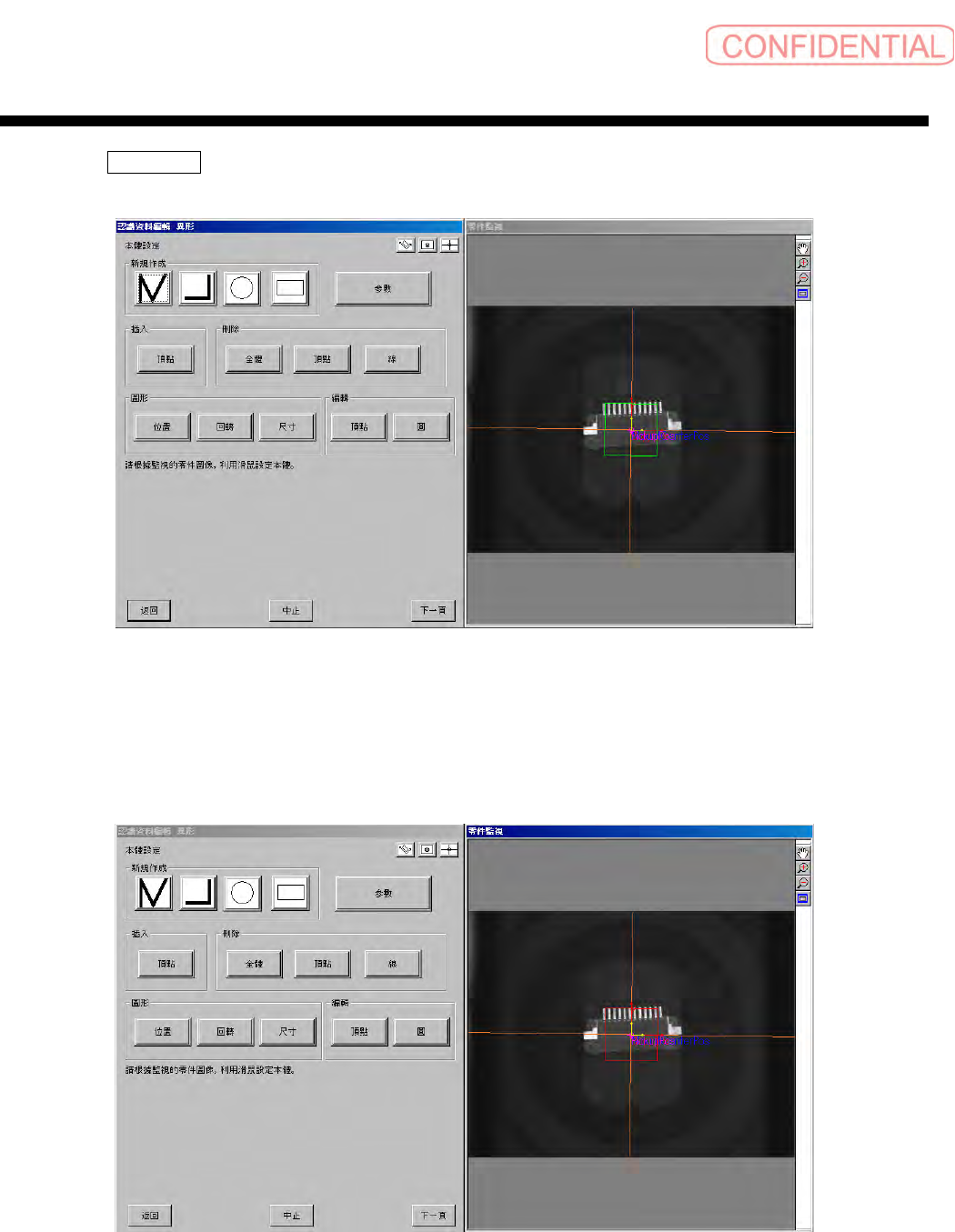

影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存取零件的透射影像，点击 下一頁 ( 下一
页
) 。
图
2.1.6-7
影像存取
(
影像存取
)
后
执行歪斜设定。
图
2.1.6-8
歪斜設定
(
歪斜设定
)
画面
零件认识数据制作篇
2. 顺序
2-42
电子零件装着机
SI-G200Mk3 (CS)

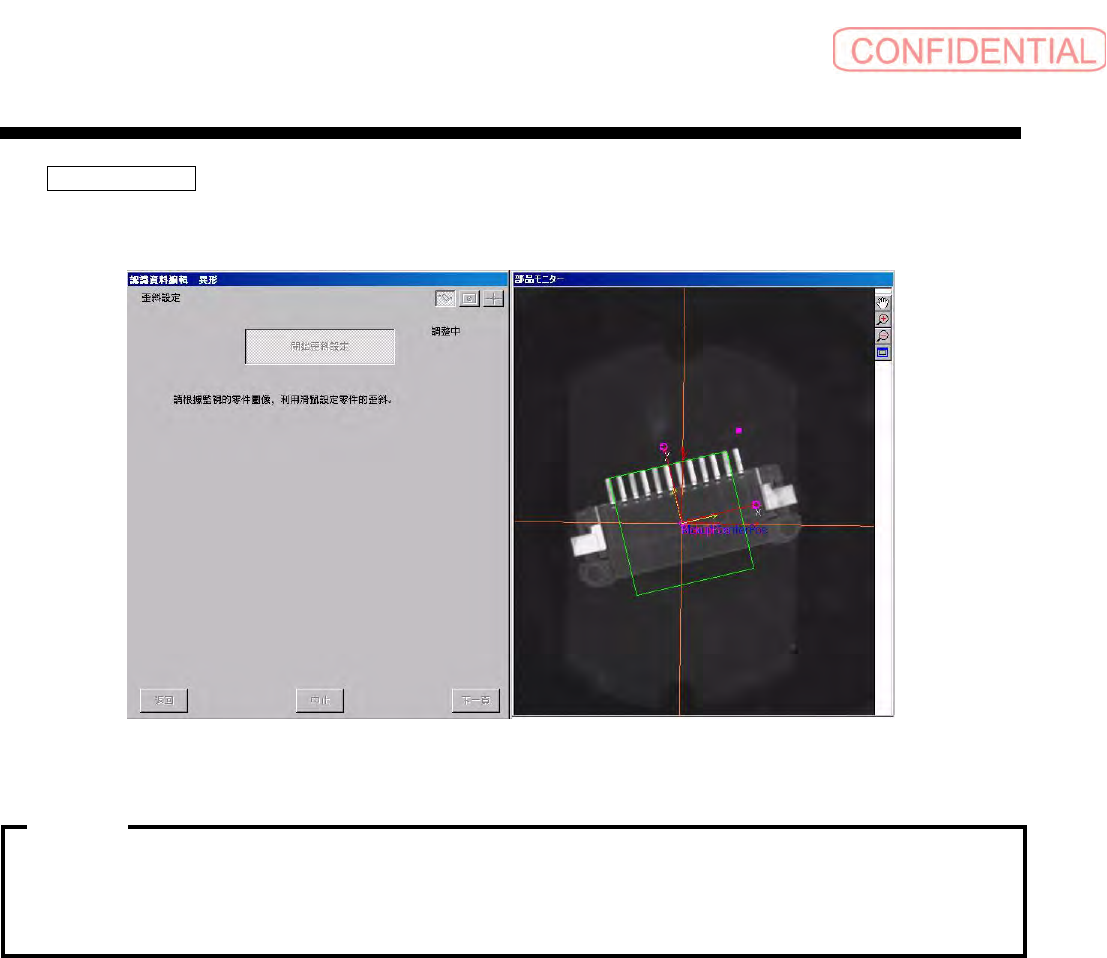

点击 開始歪斜設定 ( 开始歪斜设定 ) 钮，回转零件监视器上绿线的矩形框，与零件的歪斜相吻合。
通过与歪斜相吻合，能够在正确的角度下，执行数据生成。
图
2.1.6-9
歪斜設定
(
歪斜设定
)
画面
·
即使零件吸着时没很好地吸着，通过歪斜设定使角度相吻合，也可以在正确的角度下执行数
据生成。
·
在歪斜设定上，设定的角度成为零件数据的基准坐标。如果零件的
0
°和基准坐标的
0
°被
设定为不同，就无法执行正确角度的装着。
注意 :
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-43
会出现异形
本體設定 ( 本体设定 ) 画面。
图
2.1.6-10
本體設定
(
本体设定
)
画面
首先，不要用缺省显示的长方形的数据，点击监视器的长方形线，选择 ( 红线 ) 。
图
2.1.6-11
缺省图形的删除
