操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-1
5. 资料编辑
从主画面选择 資料編輯 ( 资料编辑 ) ，打开资料编辑窗口，在资料编辑中能够得到用 SI-G200Mk3
生产的机种资料设定及信息。
要在
SI-G200Mk3 上装着零件时，将与零件相关的资料作为零件资料预先准备，再以机器资料的形
式，提前准备好与装着机
SI-G200Mk3 相关资料。需要提前设定在零件资料中，众多零件用何种顺
序、使用何种吸嘴、装着到何处要事先编好程序。称为机种文件。如果将机种文件下载到
SI-
G200Mk3
并安装零件，那么 SI-G200Mk3 有可能按照机种文件的资料安装。
在
SI-G200Mk3 中内藏一个会在短时间内使生产机种生产出来资料最优化的软件、这个软件叫
DAS。 DAS 是 Data Arrangement Software 的开头字母组成的简称。是根据模拟计算得出零件
的吸嘴配置、安装顺序及供料器配置，可以从
SI-G200Mk3 引出最适合程序的一种软件。 DAS 就
是根据这种软件制作的资料。
在这里制作这种机种文件及构成的各种资料文件。

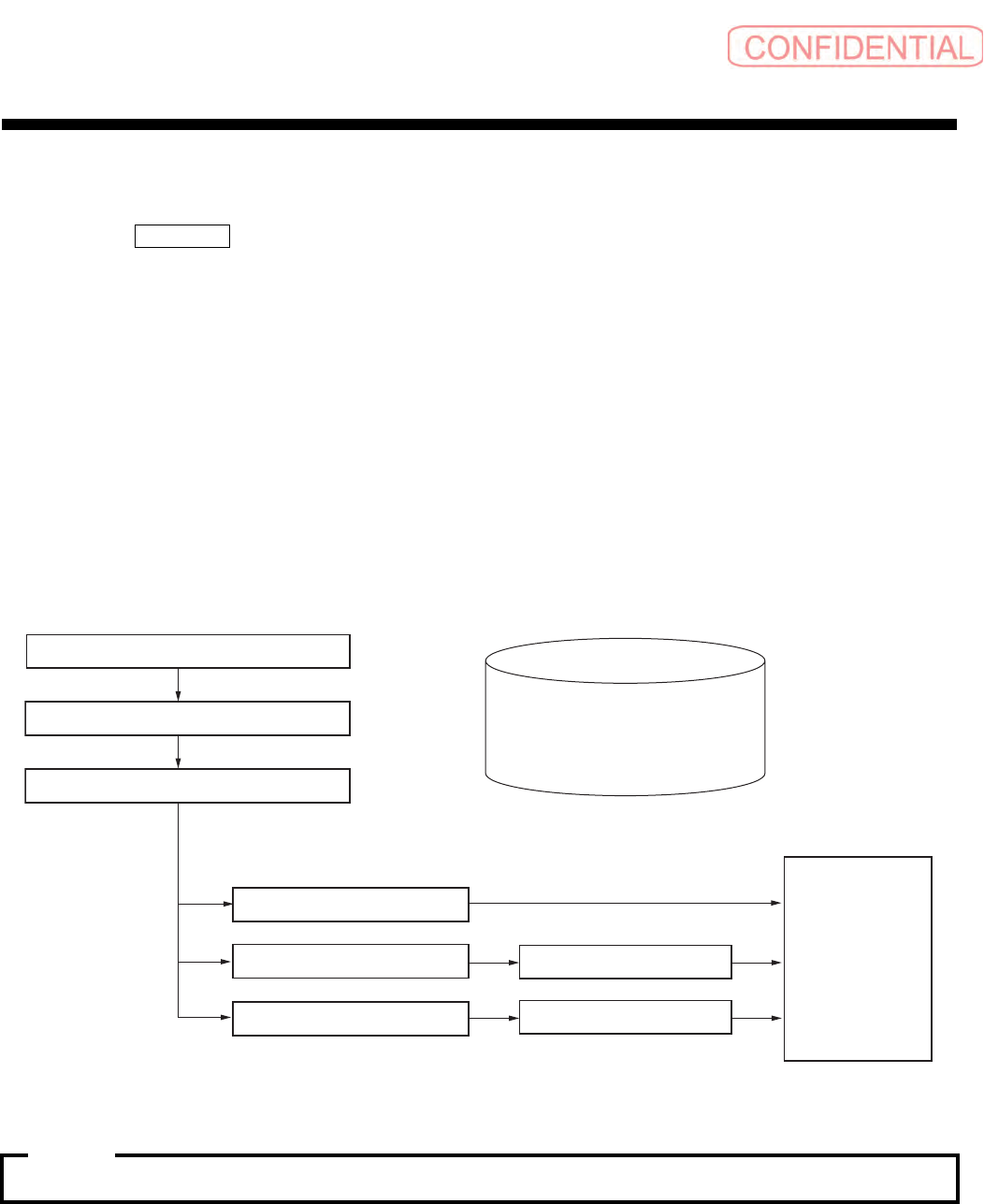

机种文件新建的基本流向如下：
要执行资料编辑的操作需要有管理者以上的使用者层级。
机种文件的新建和别存新文件
使用零件的选择
基板资料的编辑
DAS 无固定条件设定
供给部配置
: 固定
吸嘴配置
: 固定
基板资料的编辑
基板资料的编辑
DAS 执行
零件管理表的零件登录
机种文件制作前的准备
注意 :
操作篇
5. 资料编集
5-2
电子零件装着机
SI-G200Mk3 (CS)
第 5 章资料编辑能完成的功能如下。
5.1 零件管理
可以制作、变更生产使用的零件数据。
5.2 机种资料
可以变更和制作机种文件。
5.3 零件选择
选择要装着的零件，制作机种文件的零件数据。
5.4 基板
可以制作、变更要装着零件的基板数据。
5.5 供给部
可以制作、变更供给零件的供给部配置的数据。
5.6 吸嘴配置
可以制作、变更在装着吸嘴头处安装吸嘴配置的数据。
5.7 文件管理
可以进行从机种文件的硬盘转移到 FD 存储，从 FD 恢复以及机种文件名变更及删除等机种文件的管
理。
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-3
5.1 零件管理
零件管理表：是与机种资料无关的，在
SI-G200Mk3
安装零件时使用全部零件资料按各零件分别总结
的数据库。要制作机种资料时，从零件管理表上选择只装在这种机种上的零件，制作零件数据文件。
零件管理表上登录的零件资料由如下内容构成。
(1) 零件基本数据 ( 基本 ( 基本 ) 标签 )
包括记录号码、零件名称、零件别名、零件码、属性、允许写入、版本号码、说明等。
(2) 零件本身形状数据 ( 形狀 ( 形状 ) 标签 )
形状名称，形状种类、外形尺寸和它的容许范围、重量、形状图、电极形状和极性等。
(3) 装着操作资料 ( 順序 ( 顺序 ) 标签 )
吸着·装着时的补正值，版本关系的各种资料，吸着时使用的吸嘴及其尺寸形状，吸着时容许
率，安装动作时吸嘴移动加速度。这是机器设定资料的一部分。
(4) 供给形态资料 ( 供給情報 ( 供给信息 ) 标签 )
有料带、管装、盘式的供给形态。有关这种供给形态的资料。
要编辑零件管理表需要有管理者以上的使用者层级。
注意 :
