调试篇 1. 安装 电子零件装着机 SI-G20 0Mk3 (CS) 1-7 (3) 拆卸搬送传感器的保护用 托架 将固定搬送传感器保护用托架 的 2 个六角有孔螺栓拧松 , 再一起拆卸搬送传感器 用托架的螺 丝、螺母。 保护托架 六角有孔螺栓
调试篇
1. 安装
1-6
电子零件装着机
SI-G200Mk3 (CS)
1.4 固定托架的拆卸
[ 作业功能 ]
将固定 XY 轴可动部件的托架、固定搬送固定板的可动部件的托架、保护搬送传感器的托架拆卸。
若不将固定可动部件用托架全部拆卸，有导致机械破损、人身事故的危险。
[ 准备的物品 ]
六角扳手套件
[ 作业顺序 ]

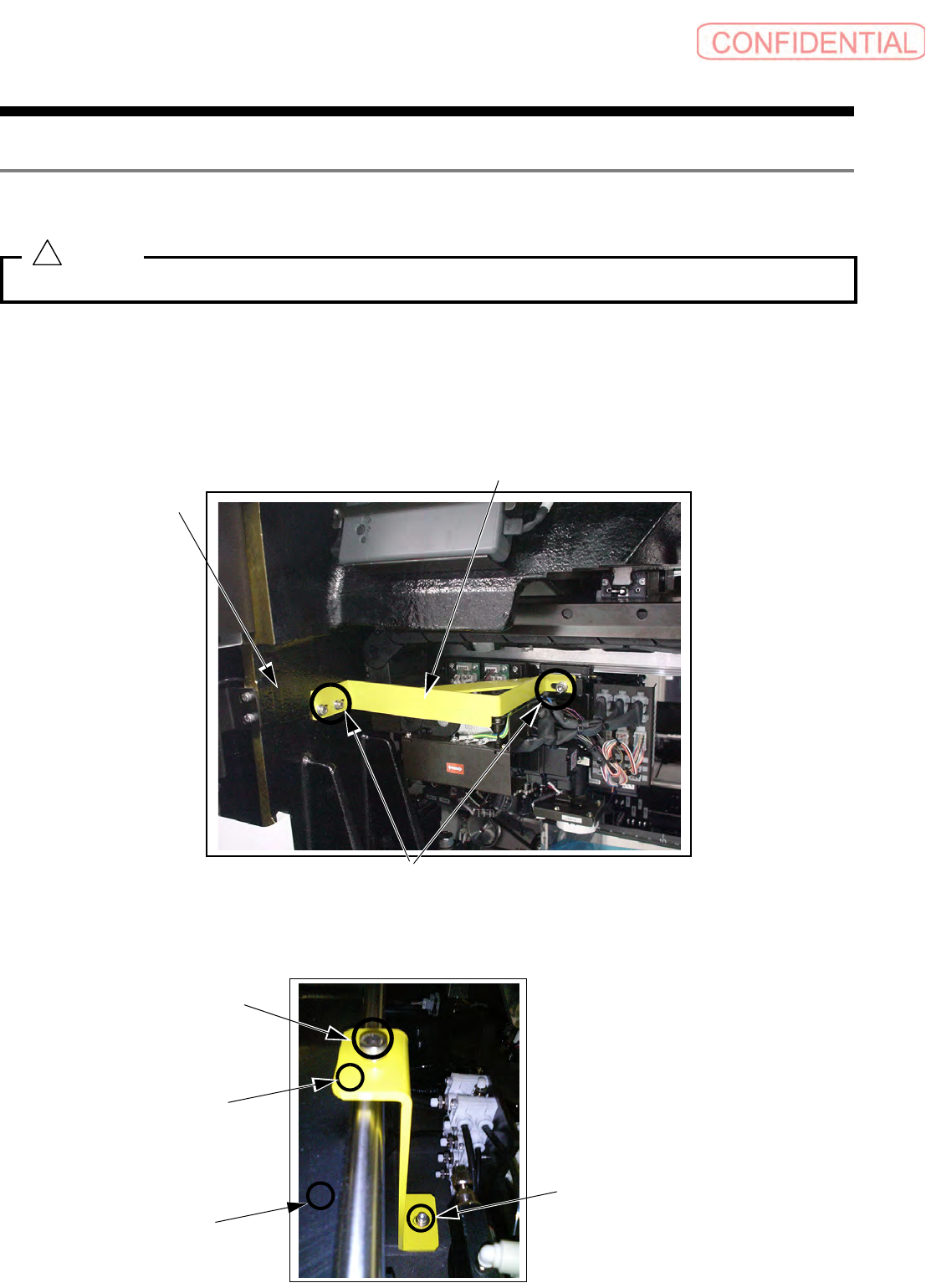

(1)
拆卸 XY 轴的固定用托架 ( 2 处 )
将隔着托架与 Y 轴可动部件缔结支柱中 3 个六角有孔螺栓拆卸 , 拆卸托架。
(2) 搬送固定板的固定用托架拆卸
将固定搬送固定板的
2 个六角有孔螺栓 ( 停止器螺丝、固定螺丝 ) 拆卸 , 再拆卸搬送固定板的
固定用托架。
六角有孔螺栓 前面 / 后面
支柱
固定用托架
停止器螺丝
搬送固定托架
搬送固定板
固定螺丝
警告 :
!
调试篇
1. 安装
电子零件装着机 SI-G200Mk3 (CS)
1-7

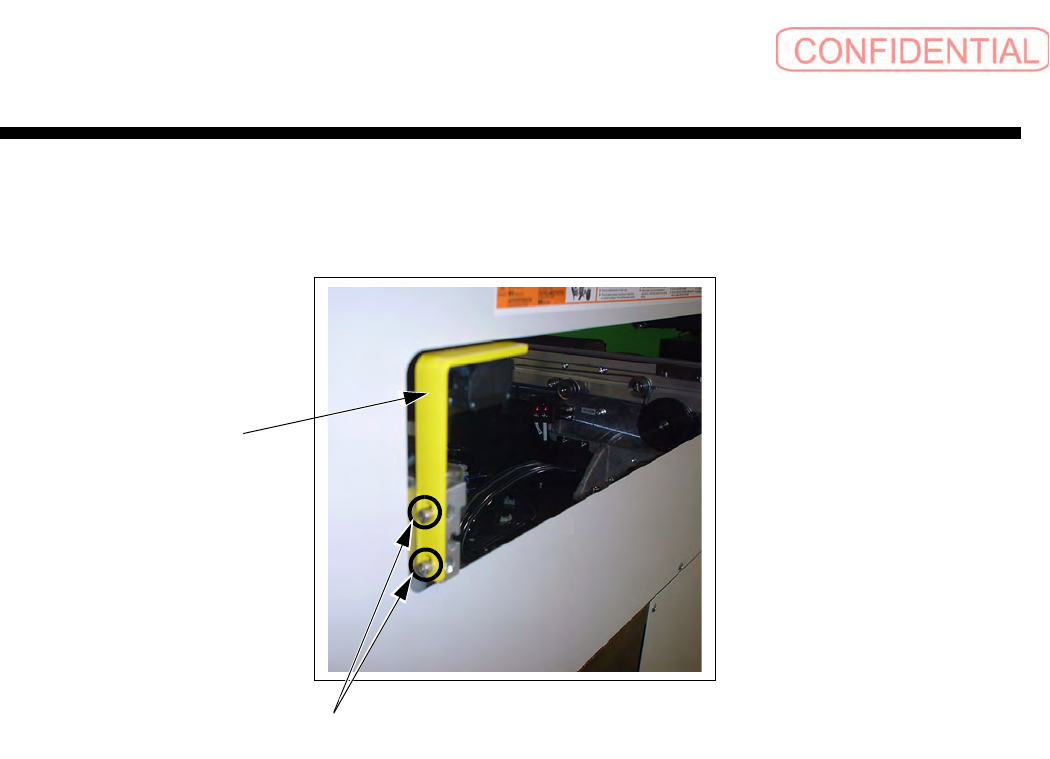

(3) 拆卸搬送传感器的保护用托架
将固定搬送传感器保护用托架的
2 个六角有孔螺栓拧松 , 再一起拆卸搬送传感器用托架的螺
丝、螺母。
保护托架
六角有孔螺栓
调试篇
1. 安装
1-8
电子零件装着机
SI-G200Mk3 (CS)
1.5 与前工程机器和后工程机器的连接
连接双输送带 ( 选配 ) SI-G200Mk3 与连接单输送带 ( 标准 ) SI-G200Mk3 的方法不同。使
用单输送带时，请用
L 型托架连接。使用双输送带时，请用转盘连接。
1.5.1 使用单输送带
[ 作业功能 ]
为了保持 SI-G200Mk3 与前工程和后工程的机器间机械精度，准备 2 个连接用 L 型托架。安
装这个
L 型托架，将 SI-G200Mk3 与前后工程机器连接。
[ 准备的物品 ]
L
型托架 ( 与 SI-G200Mk3 在同一包装内 ) 2 个
C8 × 22 六角有孔螺栓、六角螺母、弹簧垫圈、平垫圈各 16 个
[ 作业顺序 ]

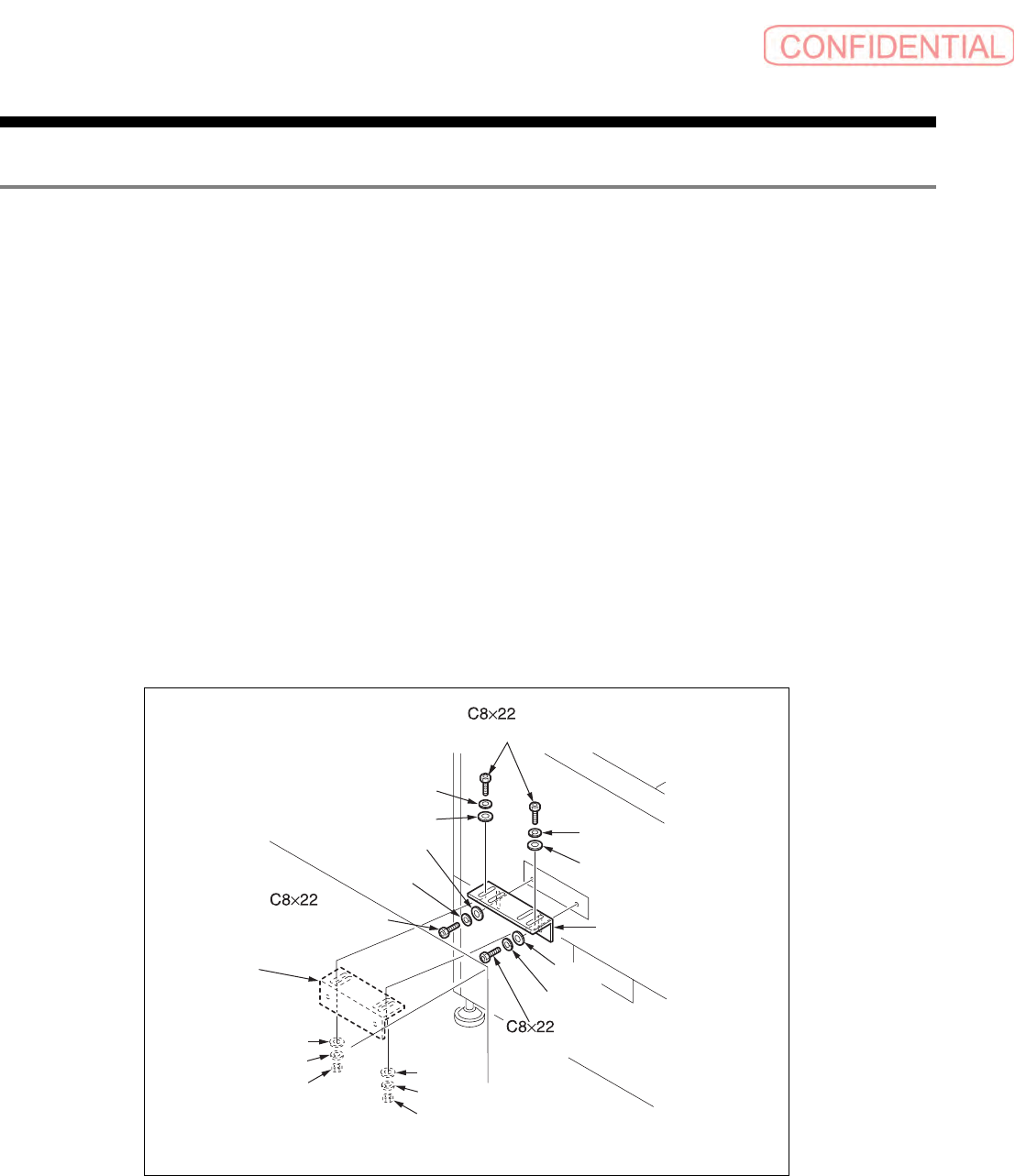

(1)
通过 L 型托架与前工程和后工程机器结合
1. 用 C8 × 22 六角有孔螺栓、六角螺母、弹簧垫圈、平垫圈将 L 型托架安装在 SI-G200Mk3
左右座上。
2. 分别用 C8 × 22 六角有孔螺栓、六角螺母、弹簧垫圈、平垫圈将前工程机器和后工程机器的
L 型托架与 SI-G200Mk3 左右 L 型托架连接。
六角有孔螺栓
六角有孔螺栓
六角有孔螺栓
弹簧垫圈
弹簧垫圈
弹簧垫圈
弹簧垫圈
弹簧垫圈
弹簧垫圈
平垫圈
平垫圈
平垫圈
平垫圈
L 型托架
L 型托架
平垫圈
六角螺母
六角螺母
平垫圈
