系统概要篇 1. 系统操作 电子零件装着机 SI-G200Mk3 (CS) 1-13 基板规格图 可以装着的范围 左→右 不允许零件存在的范围 ※ 1: 可 以最大有 3 个基板同时存在本 体的输送带上。 ( 装着前，装着中，装着结束 ) ※ 2: 在机体中只能存在 1 个基板。 * 注 不可有缺口 50 以上～ 330 以下 ( ※ 1 有基板减震器 ) 超过 330 ～ 460 以下 ( ※ 2 无基板减震器 )( 仅单输送带 …
系统概要篇
1. 系统操作
1-12
电子零件装着机
SI-G200Mk3 (CS)
1.3 印刷基板设计基准
SI-G200Mk3 能够装着零件的印刷基板，除了要限制基板的尺寸、基板的厚度等，还有必要避开装
着时的夹具·定位·搬送。请遵守以下限制条件设计印刷基板。
1.3.1 印刷基板的设计规格
※ 关于基板检出的传感器的追加选配安装时，基板最小宽度、装着可能区域数值会改变。
项目 基板大小
单输送带
（标准）
使用可能
基板尺寸
MIN
50mm × 50mm ※
MAX
460mm × 410mm
装着可能
基板范围
MIN
50mm × 42mm ※
MAX
460mm × 402mm
双输送带
（选配）
使用可能
基板尺寸
MIN
50mm × 50mm ※
MAX
330mm × 250mm
装着可能
基板范围
MIN
50mm × 42mm ※
MAX
330mm × 242mm
基板的厚度 0.5mm ～ 3.0mm
高度 6mm
基板前侧
4mm
高度 6mm
基板流向方向
最大 30mm
不能允许零件存在的范围
4mm
装着方向
最大 0.5mm
基板
最大
0.5mm
基板容许的弯曲精度
装着前基板形状
系统概要篇
1. 系统操作
电子零件装着机
SI-G200Mk3 (CS)
1-13

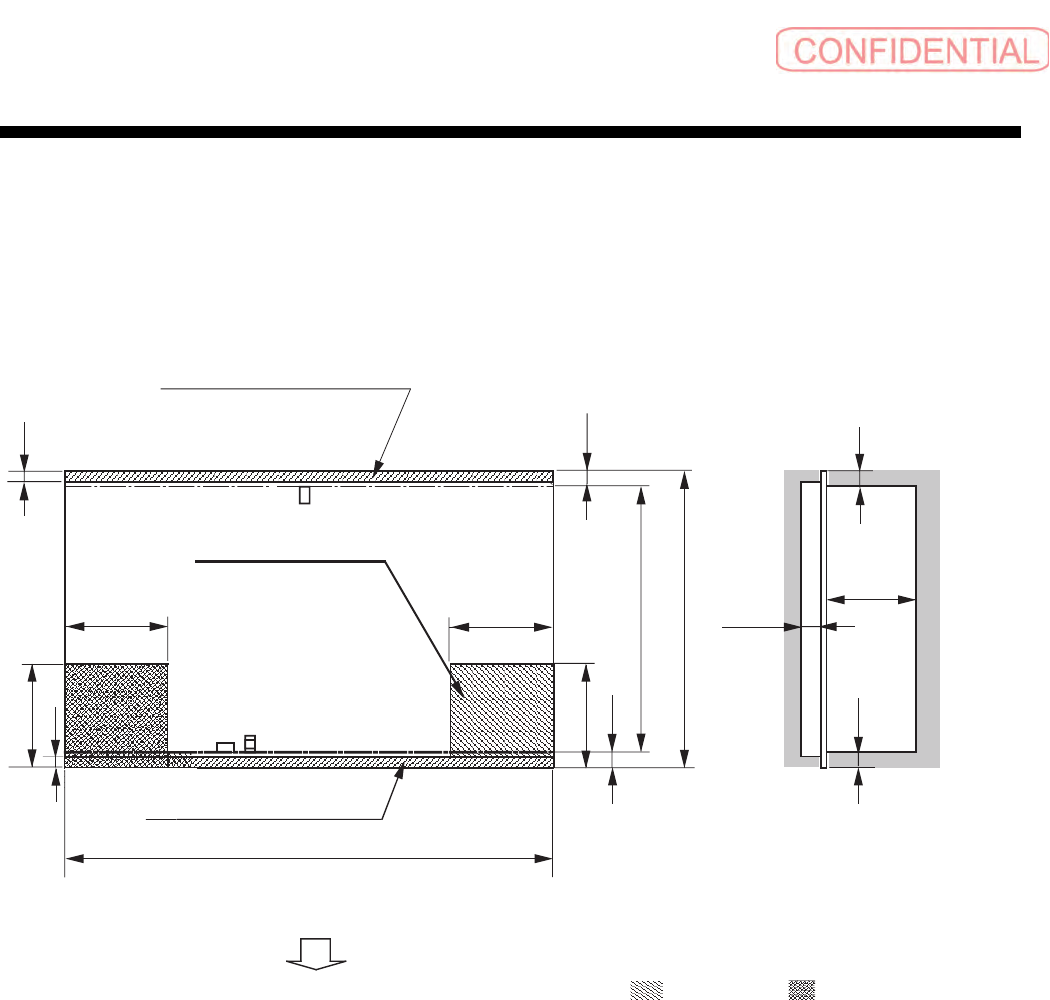

基板规格图
可以装着的范围
左→右
不允许零件存在的范围
※
1: 可以最大有 3 个基板同时存在本体的输送带上。
( 装着前，装着中，装着结束 )
※ 2: 在机体中只能存在 1 个基板。
* 注 不可有缺口
50
以上～ 330 以下 (
※
1
有基板减震器 )
超过 330 ～ 460 以下 (
※
2
无基板减震器 )( 仅单输送带 )
50
50
50
3
50
4
50
～
410 (
双
: 50
～
250)
42
～
402 (
双
: 42
～
242)
机器前侧
最大
6
3
最大 30
4
单位 :mm
右→左
备注：不可有缺口部分根据基板流向
方向不同而异。
不允许零件存在的范围
4
4
装着前基板形状
系统概要篇
1. 系统操作
1-14
电子零件装着机
SI-G200Mk3 (CS)
1.3.2 零件装着姿势
如下所示，零件的装着姿势可以设定在 0 °以上至 360°不到的范围内。
1.3.3 相邻零件间的最小间隔 ( 参考 )
请确保相邻零件间的间隔大于下列的数值。
最小间隔数值根据条件变动。
注
1) 关于 0402 的装配请另行商谈。
注
2) 关于相邻 0.2mm ～ 0.1mm 请另行商谈。
零件种类 零件最小间隔
·方 芯 片
0.6
× 0.3, 1.0 × 0.5, 1.6 × 0.8, 2.0 × 1.25
注 1)
XY 方向都是 0.2 mm
注 2)
料带状态
0°以上至 360°不到的范围内
