零件认识数据制作篇
1. 操作
1-24
电子零件装着机
SI-G200Mk3 (CS)
1.3.4.3

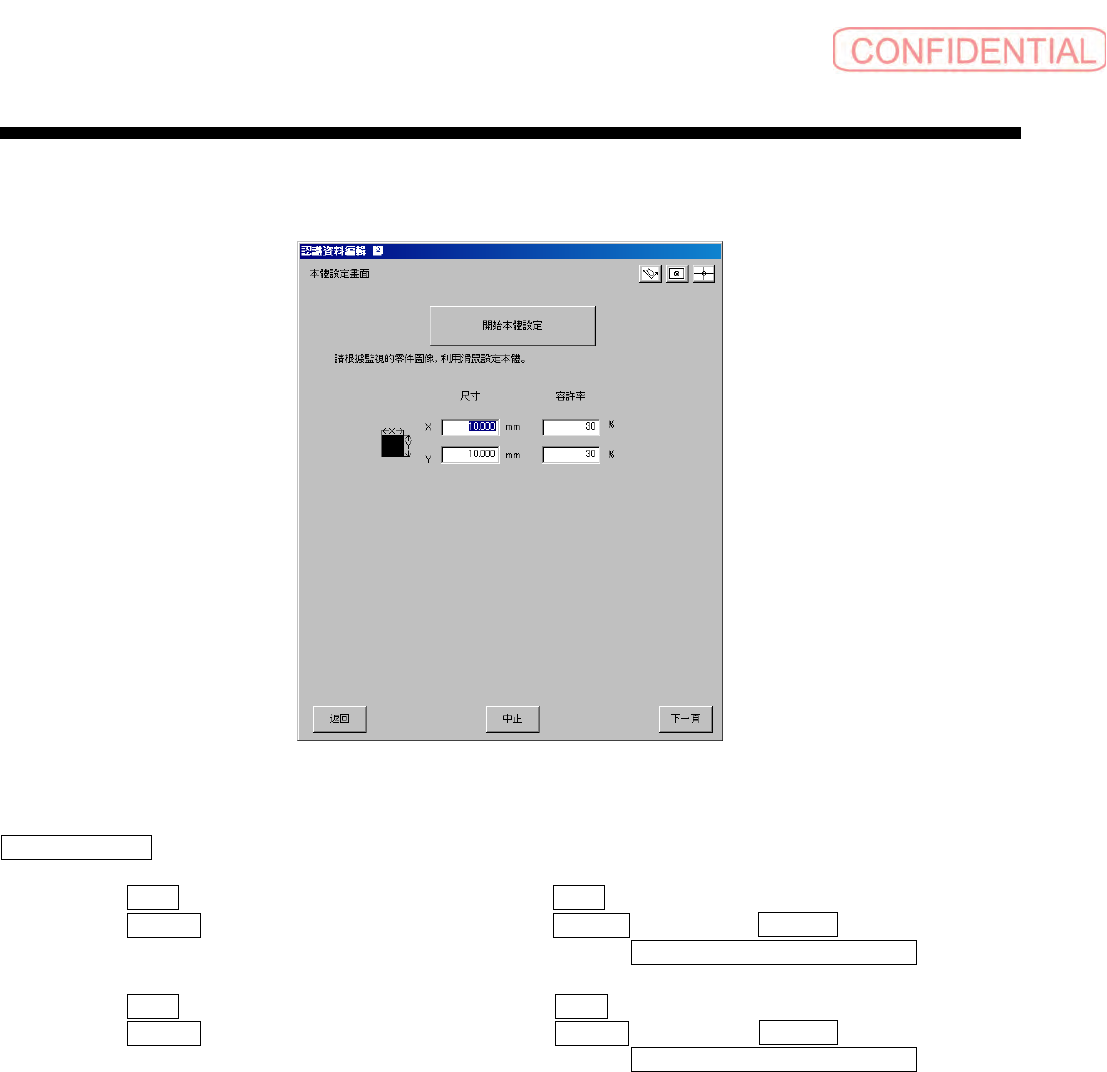

本体设定画面 （异形零件以外）
图
1.3.4.3
本體設定
(
本体设定
)
画面
(
异形零件以外
)
開始本體設定 ( 开始本体设定 ) ：用鼠标进行本体设定。设定本体的尺寸后，点击鼠标右键设定结
束。
本体
X 方向 尺寸 ( 尺寸 ) ：输入本体 X 方向的 尺寸 ( 尺寸 ) 。单位 mm。
本体
X 方向 容許率 ( 容许率 ) ：输入本体 X 方向的 容許率 ( 容许率 ) 。 容許率 ( 容许率 ) 是 1
～ 99 间的整数。缺省值为 認識資料編輯軟體呼出向導 ( 认识数
据编辑软件调出向导
) 的零件尺寸容许值。
本体
Y 方向 尺寸 ( 尺寸 ) ：输入本体 Y 方向的 尺寸 ( 尺寸 ) 。单位 mm。
本体
Y 方向 容許率 ( 容许率 ) ：输入本体 Y 方向的 容許率 ( 容许率 ) 。 容許率 ( 容许率 ) 是 1
～ 99 间的整数。缺省值为 認識資料編輯軟體呼出向導 ( 认识数
据编辑软件调出向导
) 的零件尺寸容许值。
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-25

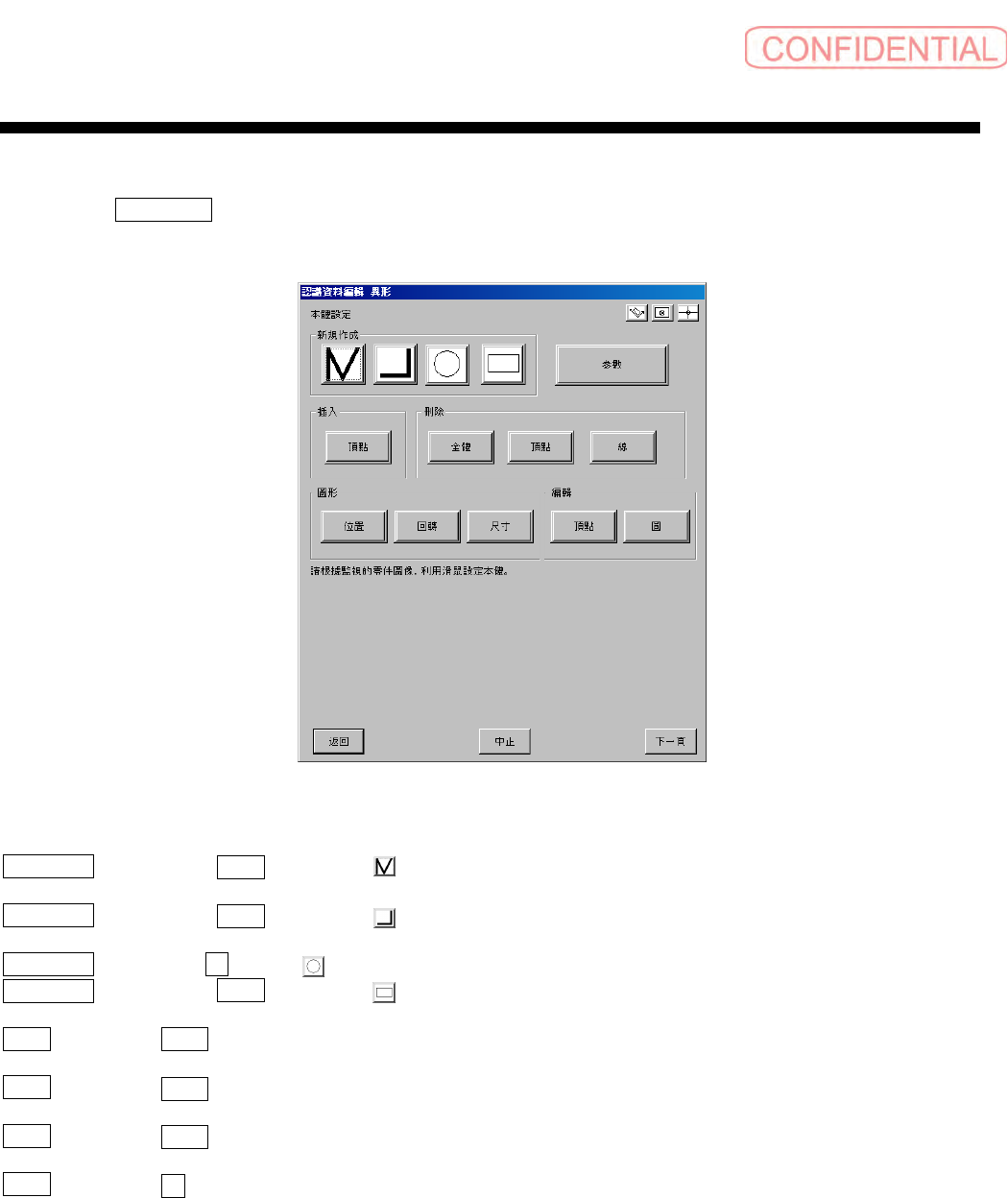

1.3.4.4 本体设定画面 （异形零件）
异形零件的
本體設定 ( 本体设定 ) 不是设定本体形状，而是指定对比明显部分并将其位置检出。
图
1.3.4.4-1
本體設定
(
本体设定
)
画面 （异形零件）
新規作成 ( 新建 ) － 折線 ( 折线 ) ( )：新建折线形状。点击钮进入选择状态，在相机窗口右点
击取消。
新規作成 ( 新建 ) － 直角 ( 直角 ) ( )：新建直角形状。点击钮进入选择状态，在相机窗口右点
击取消。
新規作成
(
新建
)
－
圓 ( 圆 ) ( ) ：新建圆形。左点击进入选择状态，在相机窗口右点击取消。
新規作成 ( 新建 ) － 矩形 ( 矩形 ) ( )：新建矩形形状。左点击进入选择状态，在相机窗口右点
击取消。
插入 ( 插入 ) － 頂點 ( 顶点 ) ：在被选择边上插入顶点。左点击进入选择状态，在相机窗
口右点击取消。
刪除 ( 删除 ) － 全體 ( 全体 ) ：删除被选择折线。左点击要删除的折线进入选择状态，点
击本钮。
刪除 ( 删除 ) － 頂點 ( 顶点 ) ：删除被选择边的顶点。左点击进入选择状态，在相机窗口
右点击取消。
刪除 ( 删除 ) － 線 ( 线 ) ：删除被选择边的线。点击钮进入选择状态，在相机窗口右
点击取消。
零件认识数据制作篇
1. 操作
1-26
电子零件装着机
SI-G200Mk3 (CS)
圖形 ( 图形 ) － 位置 ( 位置 ) ：移动被选择边的位置。点击钮进入选择状态，在相机窗口
右点击取消。
圖形 ( 图形 ) － 回轉 ( 回转 ) ：回转被选择边。点击钮进入选择状态，在相机窗口右点击
取消。
圖形 ( 图形 ) － 尺寸 ( 尺寸 ) ：更改被选择边的尺寸。点击钮进入选择状态，在相机窗口
右点击取消。
編輯 ( 编辑 ) － 頂點 ( 顶点 ) ：在被选择边上设定顶点。点击钮进入选择状态，在相机
窗口右点击取消。
編輯 ( 编辑 ) － 圓 ( 圆 ) ：设定被选择边的圆。点击钮进入选择状态，在相机窗口
右点击取消。
參數 ( 参数 ) ：显示 異型零件本體參數設定畫面 ( 异形零件本体参数设
定画面
) 。参数的初始值从相机窗口获得。设定结束时
在相机窗口上设定参数。（关闭时，不设定）
图
1.3.4.4-2
異型零件本體參數設定
(
异形零件本体参数设定
)
画面
参数，在异形零件的本体设定上，设定各边的 容許值 ( 容许值 ) 和 極性 ( 极性 ) 。
容許值 ( 容许值 ) ：输入 容許值 ( 容许值 ) 。
極性 ( 极性 ) ：设定极性。初期值： 左邊極性 ( 左边极性 )
