操作篇 3. 自动生产 3-92 电子零件装着机 SI-G200Mk3 (CS) 3.9 动作日志 生产过程中，在机器上可阅览 发生的动作日志。动作日志 记录的内容乃以自动生产中的操作 为对象。 [ 概要 ] 可阅览自动生产中操作的日志 。 此操作需要 管理者 ( 管理者 ) 以上的使用层级。 [ 操作 顺序 ] 依顺序点击 履歷 ( 日志 ) 菜单 → 動作履歷 ( 动作日志 ) 标签，会出现以下 的画面。 图 3.9-1 履歷－動作…
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-91
[ 画面说明 ]
警報履歷表示 ( 警报日志表示 ) ：以发生各年月日的文件夹表示警报。
參數名稱
( 参数名称 ) ：表示现在的警报资料的参数名称。
參數值
( 参数值 ) ：表示现在的警报资料的各参数值。
說明
( 说明 ) ：表示现在的警报资料的发生原因及对应方法。
[ 详细参数值 ]
·参数名称 :AC 轴号码
·参数名称
:PM 轴号码
参数值 内容
0
X
轴
1
Y
轴
2
H
轴
3
F
轴
5
RT
轴
6
RN
轴
7
全轴
参数值 内容
0
轨道宽度调整
2
全轴
操作篇
3. 自动生产
3-92
电子零件装着机
SI-G200Mk3 (CS)
3.9 动作日志
生产过程中，在机器上可阅览发生的动作日志。动作日志记录的内容乃以自动生产中的操作为对象。
[ 概要 ]
可阅览自动生产中操作的日志。
此操作需要
管理者 ( 管理者 ) 以上的使用层级。
[ 操作顺序 ]
依顺序点击 履歷 ( 日志 ) 菜单 → 動作履歷 ( 动作日志 ) 标签，会出现以下的画面。

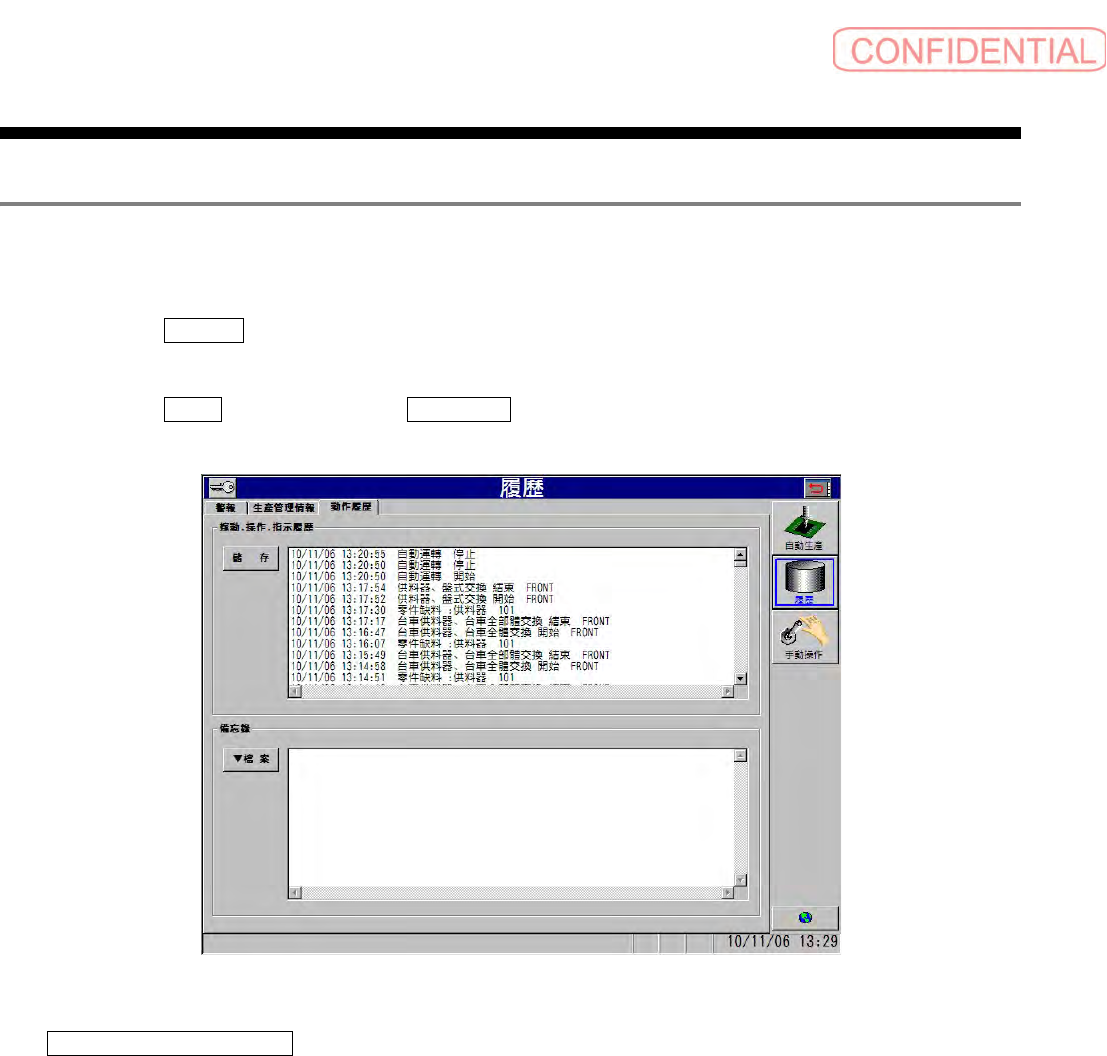

图
3.9-1
履歷－動作履歷
(
日志－动作日志
)
画面
嫁動‧操作‧指示履歷 ( 激活·操作·指示日志 ) 框内表示机器的动作日志。
动作日志中记录的项目如下。
機種檔下載
( 机种文件下载 )
原點回復正常結束 ( 原点回复正常结束 )
自動運轉 開始 ( 自动运转 开始 )
自動運轉 停止 ( 自动运转 停止 )
開始 / 結束步驟號碼 ( 开始 / 结束步骤号码 )
零件缺料 供料器 ( 零件缺料 供料器 )
供料器· 交換 開始 ( 供料器·交换 开始 )
供料器· 交換 結束 ( 供料器·交换 结束 )
操作者 ID 讀取 ( 操作者 ID 读取 )
零件碼讀取 ( 零件码读取 )
序列碼讀取 ( 序列码读取 )
依使用者取消零件交換 ( 依使用者取消零件交换 )
開始確認接料帶條碼 ( 开始确认接料带条码 )
接料帶零件交換 ( 接料带零件交换 )
結束確認接料帶條碼 ( 结束确认接料带条码 )
接口料帶檢出 ( 接口料带检出 )
切換接料帶 供料器 ( 切换接料带 供料器 )
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-93
動作履歷紀錄出現異常 , 執行初期化
( 动作日志纪录出现异常 , 执行初期化 )
電源開啟 ( 电源开启 )
動作模式切換 正常運轉 ( 动作模式切换 正常运转 )
動作模式切換 裝著後相機確認 ( 动作模式切换 装着后相机确认 )
動作模式切換 吸嘴位置移動 ( 动作模式切换 吸嘴位置移动 )
動作模式切換 相機位置移動 ( 动作模式切换 相机位置移动 )
動作模式切換 通過 ( 动作模式切换 通过 )
動作模式切換 試運轉 ( 动作模式切换 试运转 )
停止模式切換 連續 ( 停止模式切换 连续 )
停止模式切換 循環停止 ( 停止模式切换 循环停止 )
停止模式切換 步驟停止 ( 停止模式切换 步骤停止 )
停止模式切換 動作停止 ( 停止模式切换 动作停止 )
操作權取得 ( 操作权取得 )
