5.6 吸嘴配置
[ 调整功能 ]
吸嘴配置为有关吸嘴在旋转式吸嘴头中如何配置的编辑与表示，吸嘴的配置为考虑装着顺序的关
系并决定装着的最短时间，利用
DAS 编辑最适当吸嘴配置资料。
5.6.1 吸嘴的配置
[ 操作功能 ]
指定至旋转式吸嘴头中的吸嘴配置。
[ 操作顺序 ]
点击指定 資料編輯 ( 资料编辑 ) 菜单的 吸嘴配置 ( 吸嘴配置 ) ，会出现以下的画面。
图
5.6.1-1
資料編輯 —吸嘴配置
(
资料编辑
－吸嘴配置
)
画面
设定吸嘴于指定装着吸嘴的位置时，将 吸嘴 ID ( 吸嘴 ID) 用以下的步骤输入。
两次点击配置吸嘴位置的
吸嘴 ID ( 吸嘴 ID) 或者 吸嘴形式 ( 吸嘴形式 ) ，机台选择后，按
Enter
键。会出现以下的 吸嘴 ID 選擇 ( 吸嘴 ID 选择 ) 对话框。
图
5.6.1-2
吸嘴
ID
選擇
(
吸嘴
ID
选择
)
对话框
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-103
点击
吸嘴 ID(吸嘴 ID) 下拉列表的 ▼ 钮。由吸嘴数据库选择配置的吸嘴，点击 確定 ( 确定 ) 钮后，配置在
指定选择吸嘴的吸嘴头位置，对话框会消失。
中断吸嘴的配置时，请点击
取消 ( 取消 ) 钮， 关 闭 吸嘴 ID 選擇 ( 吸嘴 ID 选择 ) 对话框。
删除曾经配置的吸嘴时，选择欲删除吸嘴配置的位置号码列，点击
▼編輯 ( ▼编辑 ) 钮，请选择 編輯 ( 编辑 )
菜单的 刪除 ( 删除 ) 钮。
在选择吸嘴头位置号码中，清除设定的吸嘴。
对装着吸嘴头的
12 个吸嘴位置全部执行以上的操作。
连结使用时，点击
機台號碼選擇 ( 机台号码选择 ) 钮， 请由 機台號碼選擇 ( 机台号码选择 ) 对话框的选配钮，
选 出 编辑机台号码并点击
設定 ( 设定 ) 钮。
显示已选择机台的
吸嘴配置資料 ( 吸嘴配置数据 ) 。

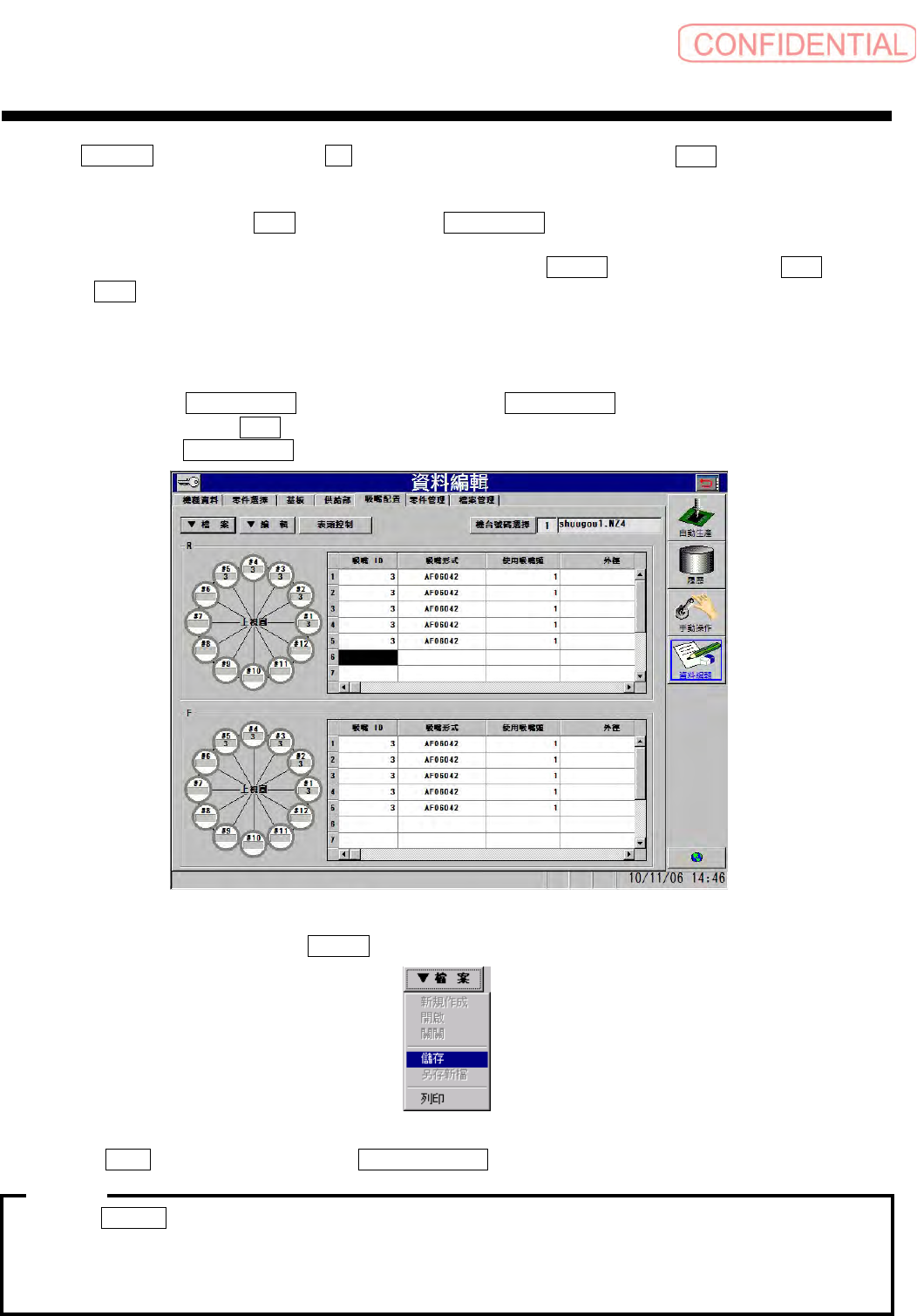

图
5.6.1-4
吸嘴配置
(
吸嘴配置
)
画面
(
高速吸嘴头时
)
存储制作的吸嘴配置数据时，点击 ▼檔案 ( ▼文件) 钮， 会出现以下的功能列表菜单。
图
5.6.1-5
檔案
(
文件
)
菜单
请点击 儲存 ( 储存 ) 钮，存储制作 吸嘴配置資料 ( 吸嘴配置数据 ) 于新文件中。
·点击
▼編輯
(
▼编辑
)
钮，可执行文书资料等的编辑。
·复制
:
在复制剪贴簿上选取的存储格。
·贴上
:
将剪贴簿的文字列贴在存储格位置。
·有关机台号码选择的明细，请参照 “
5.4.5.1(6)
机台号码的选择
”
。
注意 :
操作篇
5. 资料编集
5-104
电子零件装着机
SI-G200Mk3 (CS)
5.7 文件管理
[ 调整功能 ]
对于制作机种文件及零件管理的名称变更或删除及从 FD 或伺服处存储或读取等，执行机种文件的管理。对于
机器的硬盘被破坏或硬盘的容量太大时，制作备份的方法。
不可从后侧进行操作。
5.7.1 机种文件的存储
[ 操作功能 ]
在 FD 中存储机种资料。
[ 操作顺序 ]
点击指定 資料編輯 ( 资料编辑 ) 菜单的 檔案管理 ( 文件管理 ) ，会出现以下的画面。

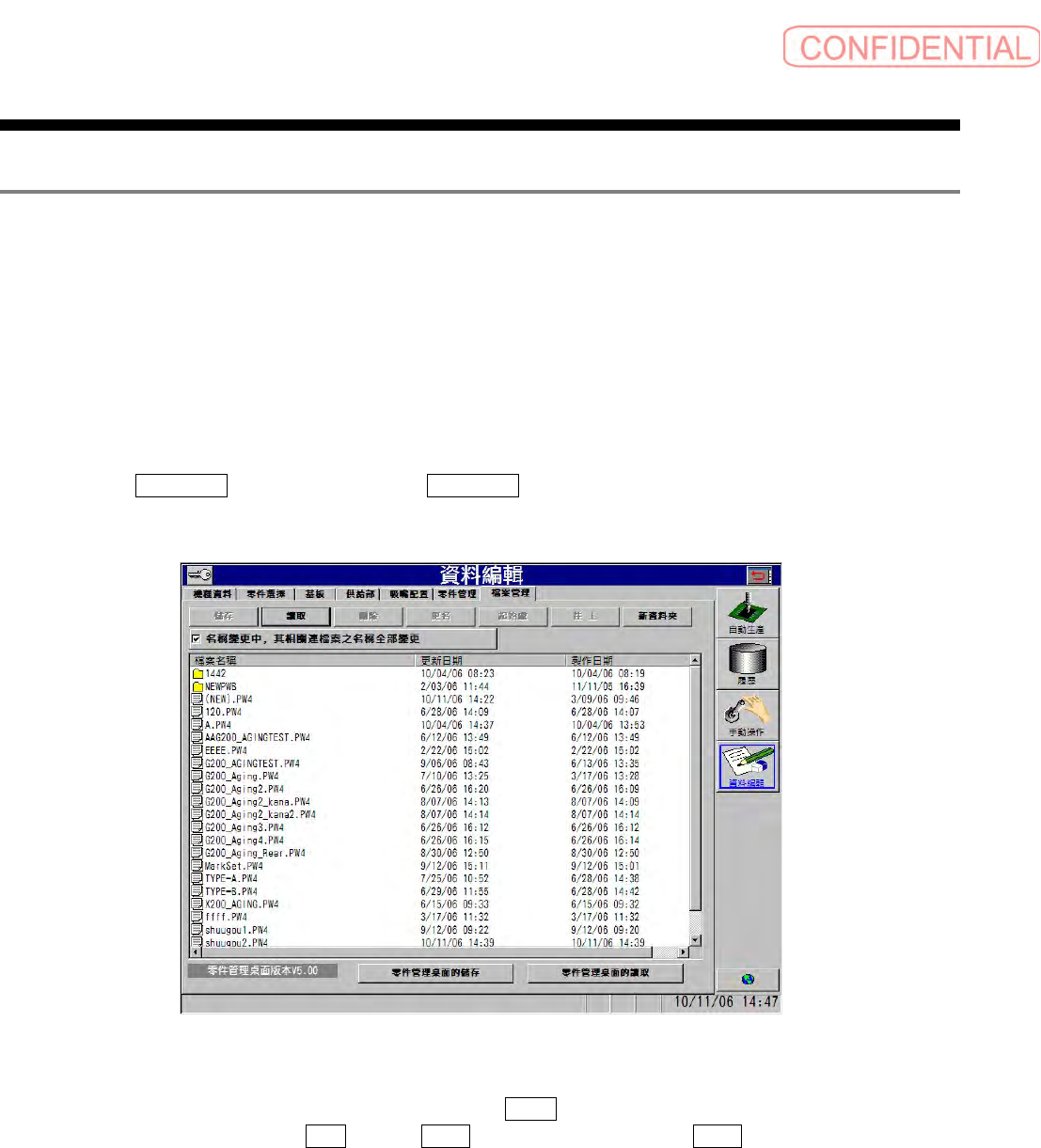

图
5.7.1-1
資料編輯—檔案管理
(
资料编辑－文件管理
)
画面
从机种文件列表中选择想备份的机种文件，点击 儲存 ( 储存 ) 钮。
显示存储确认对话框，设置
FD ，点击 確定 ( 确定 ) 钮。如果点击 取消 ( 取消 ) 钮，存储就会
被中断。
