零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-29
显示供给部信息输入画面，选择
供給形式名稱 ( 供给形式名称 ) ，设定适当的信息。
输入结束后，点击
下一頁 ( 下一页 ) 。
图
2.1.5-4
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－供给部信息输入画面
显示 吸著、廢棄 ( 吸着、废弃 ) 画面 ( 此处是手动吸着 ) ，所以选择吸着的吸嘴，按 START 钮，
请将吸嘴头移动至手动吸着位置。
图
2.1.5-5
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－吸著、廢棄
(
吸着、废弃
)
指示画面
用手将零件吸着到吸嘴上，点击 下一頁 ( 下一页 ) 。
零件认识数据制作篇
2. 顺序
2-30
电子零件装着机
SI-G200Mk3 (CS)
显示 認識開始 ( 认识开始 ) 画面，按 START 钮，将欲吸着的零件向指示的相机位置移动。
图
2.1.5-6
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 認識開始
(
认识开始
)
画面
然后，点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识数据编辑 ) 画面。
（请一定要用
START 按钮，将零件移动至相机位置后，执行 認識開始 ( 认识开始 ) 。）
图
2.1.5-7
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 認識資料編輯
(
认识数据
编辑
)
－锡球信息输入时
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-31
图
2.1.5-8
認識資料編輯
(
认识数据编辑
)
－锡球信息未输入时

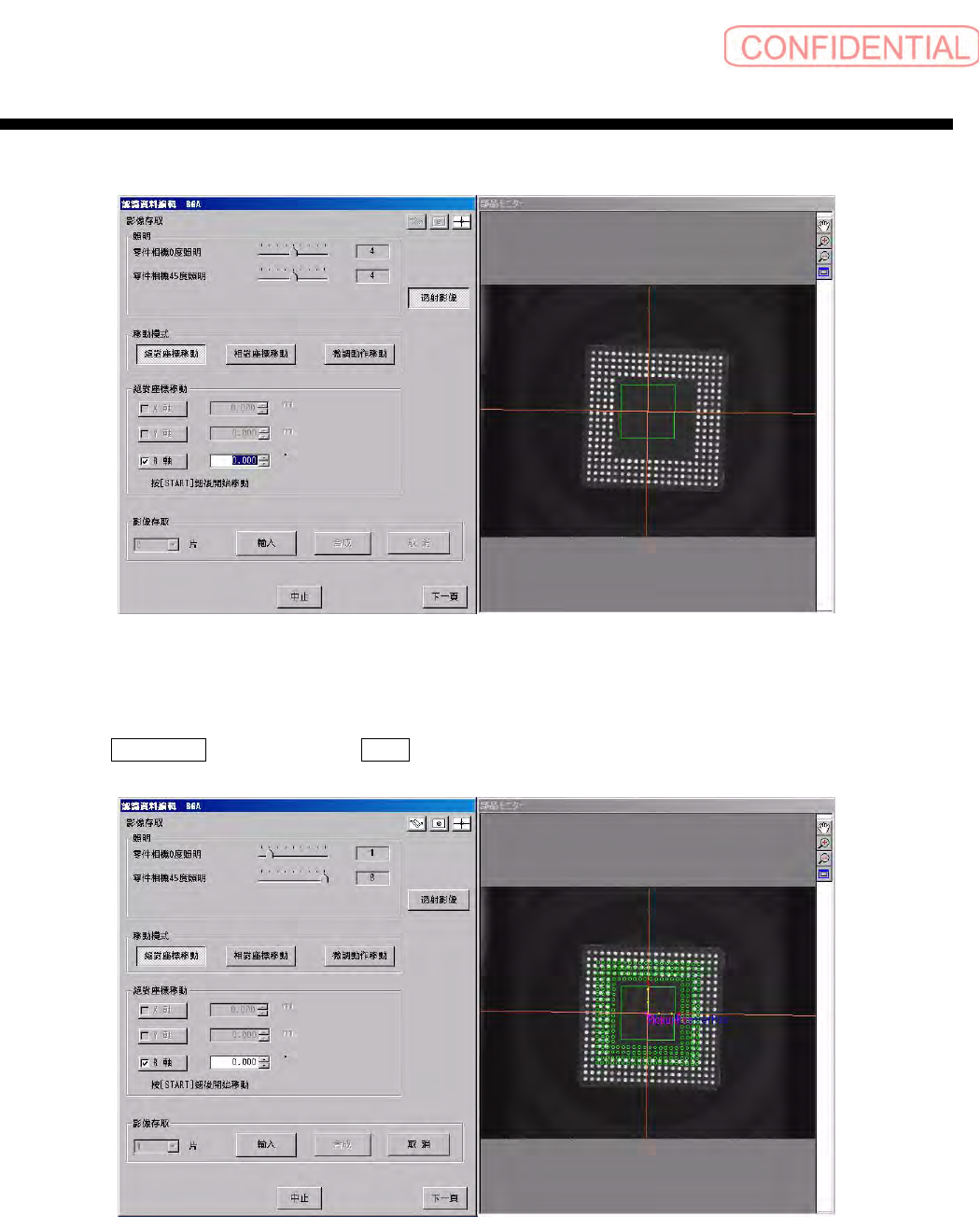

首先，点击 影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存取零件的透射影像。
图
2.1.5-9
影像存取
(
影像存取
)
后－锡球信息输入时
