操作篇 3. 自动生产 3-20 电子零件装着机 SI-G200Mk3 (CS) 图 3.2.5-5 芯片认识时的零件相机窗口 表示 ( 认识失败时 ) 错误显示仅在简易或者明细时 显示。 ·为在零件中心显示表示零 件角度的十字，必须从零件认识结 果得出零件位置和零件中心 。因 此，认识失败时不显示。 ·使用该模式，节拍会有若 许下降。 注意 :
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-19
簡易 ( 简易 )
零件确认成功时，在零件中心显示表示零件角度的十字。
图
3.2.5-3
芯片认识时的零件相机窗口表示
为在零件中心显示表示零件角度的十字，必须从零件认识结果得出零件位置和零件中心。因
此，认识失败时不显示。
使用该模式，节拍会有若许下降。
明細 ( 明细 )
零件确认时，常常在认识结果，零件形状，零件中心出现显示表示零件角度的十字。
图
3.2.5-4
芯片认识时的零件相机窗口表示
(
认识成功时
)
注意 :
操作篇
3. 自动生产
3-20
电子零件装着机
SI-G200Mk3 (CS)
图
3.2.5-5
芯片认识时的零件相机窗口表示
(
认识失败时
)
错误显示仅在简易或者明细时显示。
·为在零件中心显示表示零件角度的十字，必须从零件认识结果得出零件位置和零件中心。因
此，认识失败时不显示。
·使用该模式，节拍会有若许下降。
注意 :
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-21
3.3 自动生产
[3.1 生产准备 ] 结束后，尽量进入自动生产。准备没有完全结束时，自动生产的 START 钮不能操
作。
3.3.1 自动生产开始
[ 操作功能 ]
开始自动生产。
[ 操作顺序 ]

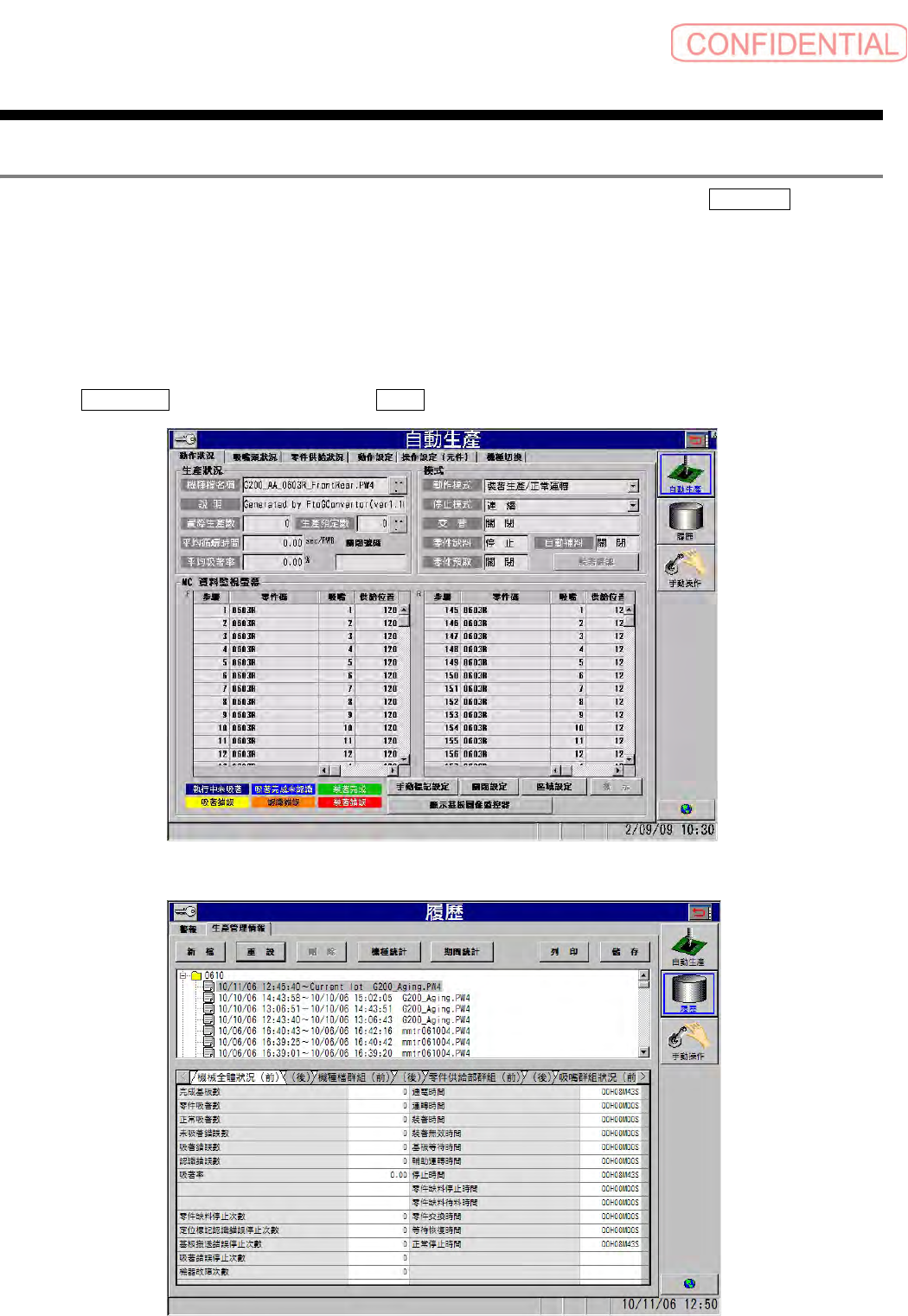

点击 自動生產 ( 自动生产 ) 菜单或者 履歷 ( 日志 ) 菜单。出现以下的一个画面。
图
3.3.1-1
自動生產－動作狀況
(
自动生产－动作状况
)
画面
图
3.3.1-2
履歷－生產管理情報
(
日志－生产管理情况
)
画面
