操作篇 5. 资料编集 5-30 电子零件装着机 SI-G200Mk3 (CS) [ 画面说明 ] 機種檔名 ( 机种文件名 ) : 可使用 英文字、英数字、平假名、片假名 、汉字。但，考量 到其它系统的互换性，取名字 时推荐以英数字、英文字。 可输入 124 个文字以内。使用磁盘储 存资料时，较长的文 件名称中压缩以 MS-DOS 形式，在其它系统中可能不会再 出现，因此要注意。 作成日期 ( 制 作日期 ) : 机种文 件制作的日期…
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-29
利用条形码管理执行机种切换时，利用的输入
機種碼號碼 ( 机种码号码 ) ，点击 機種碼號碼
(
机种码号码 ) 的文本框。并输入新建的文件的机种码。
请输入每个机种文件固有的机种码。两个以上的机种文件使用同样的代码时，会导致读入错误
的下文件。
欲附上说明时，点击 說明 ( 说明 ) 的文本框，可随意输入信息。说明乃是必须输入的项目。
指定零件不装着时，由
關閉號碼 ( 关闭号码 ) 的 1 至 6 、 8 至 9 的复选框中指定号码选择钮。
自动生产时，须将其机种文件的零件供给位置全部交换后，点击
供料器位置補正 ( 供料器位置
补正
) 的文本框，输入位移量。
此目的，以执行变更机种文件的动作确认，按
動作確認完成 ( 动作确认完成 ) 的确认钮。
注意 :
操作篇
5. 资料编集
5-30
电子零件装着机
SI-G200Mk3 (CS)
[
画面说明 ]
機種檔名 ( 机种文件名 ) : 可使用英文字、英数字、平假名、片假名、汉字。但，考量
到其它系统的互换性，取名字时推荐以英数字、英文字。
可输入
124 个文字以内。使用磁盘储存资料时，较长的文
件名称中压缩以
MS-DOS 形式，在其它系统中可能不会再
出现，因此要注意。
作成日期 ( 制作日期 ) : 机种文件制作的日期及时间，在新建时自动输入无法变更。
機種碼號碼 ( 机种码号码 ) : 可输入 16 个文字以内的英大写字 (A~Z)、英数字 (0~9)、
记号
( －、空格、$ 、 / 、 + 、 % 、句 号 ) ，机种码号码是用手
动控制器进行机种切换时使用，条形码器
CODE39 的输出
文字列必须为机种文件的固有条形码，此项目为必须输入的
项目。
說明 ( 说明 ) : 可使用 255 文字内的英文字、英数字。此项目为必须输入
的项目。
關閉號碼 ( 关闭号码 ) : 对于基本的机种文件，部分不装着零件，衍生可制作其它的
机种文件。在
[5.4.5 装着资料的编辑 ] 下设定装着资料时，
关闭步骤行的
關閉 ( 关闭 ) 列中附注关闭号码。在 機種檔案
(
机种文件 ) 画面下指定其 關閉號碼 ( 关闭号码 ) 时，对于
基本的
機種 ( 机种 ) 文件 , 以 關閉號碼 ( 关闭号码 ) 可制作
指定而不装着的部分并衍生出其它的机种文件。
0 指定步骤时，无条件装着， 7 指定步骤时，无条件 关闭。
其它号码指定步骤时，在 機種檔案 ( 机种文件 ) 画面下指
定其 關閉號碼 ( 关闭号码 ) 。指定 關閉號碼 ( 关闭号码 )
后，执行 DAS 操作。
供料器位置補正 ( 供料器位置补正 ) :
以少量品种零件简便执行多个机种生产时，譬如 A 机种设
定零件供料器于
1~15 的零件供给位置，再加上 B 机种设定
对应零件供料器于
16~35 的零件 供给位置，输入 15 于
供料器位置補正 ( 供料器位置补正 ) 中，在 A 机种生产结
束后，不更换零件即可移至
B 机种生产。但是，中途跨越
前侧供给部及后侧供给部时无法补正。
動作確認完成 ( 动作确认完成 ) : 确认可以生产的机种文件时选择该复选框。
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-31
5.2.1.2 机种资料制作
[ 调整功能 ]
SI-G200Mk3
的软件是为了在最短时间生产机种，内装的一种将资料最优化的软件，将此软件
称为
DAS。 DAS 为 Data Arrangement Software 的缩写。依仿真速度计算，决定零件的装
着顺序、供料器配置及吸嘴配置，为
SI-G200Mk3 可利用最适当的工作软件。 DAS 资料是由
该软件制作的资料。
自动适当化以下的资料。
·供给部
: 追求 SI-G200Mk3 的供料器的最适当位置。
·吸嘴配置
: 追求装着吸嘴头上的吸嘴的最适当位置。
·零件吸着顺序
: 对于基板的装着信息，追求零件的最适当的吸着顺序。
·零件装着顺序
: 对于基板的装着信息，追求零件的最适当的装着顺序。
·区域展开
: 对于连片基板，将装着模式的资料全部展开。
在 基板 ( 基板 ) 、 零件選擇 ( 零件选择 ) 的编辑结束之后，请执行 DAS。
[ 操作顺序 ]
依顺序点击 資料編輯 ( 资料编辑 ) 菜单→ 機種資料 ( 机种资料 ) 标签。会出现以下的画面。

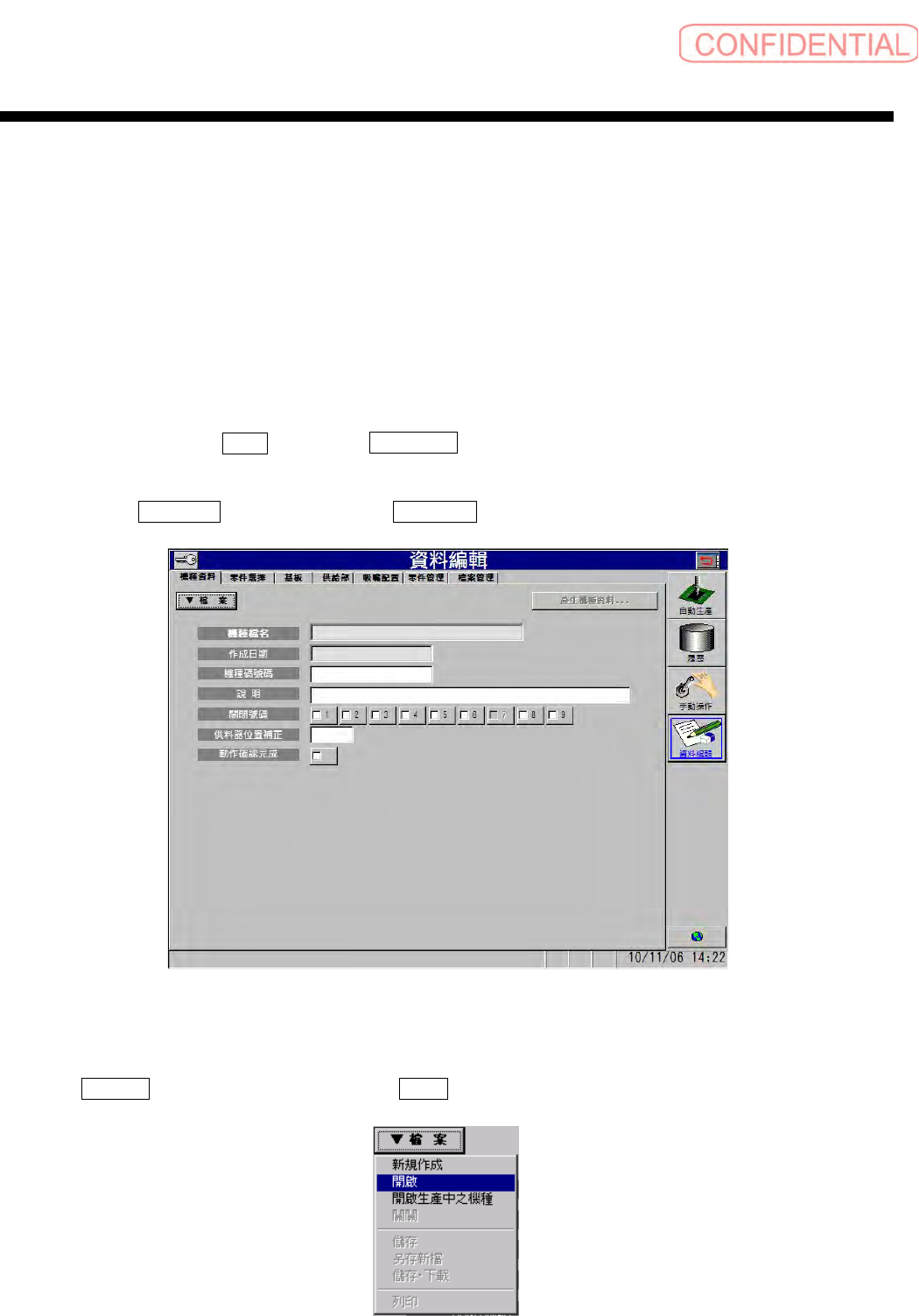

图
5.2.1-5
資料編輯－機種資料
(
资料编辑－机种资料
)
画面
打开文件的方法有 2 个。
(1) 寻找机种文件开启的情形
点击
▼檔案 ( ▼文件 ) 钮并点击菜单的 開啟 ( 开启 ) 钮。
图
5.2.1-6
檔案 （文件）菜单
開啟 （开启）
