保养篇 2. 维修检查 电子零件装着机 SI-G20 0Mk3 (CS) 2-89 (2) 基板搬送轨道皮带的交 换、张力的调整方法 i) 中间 C/V 驱动皮带 ( 移动、固定侧 ) 单输送带的情况 :No.1 和 2 的皮带 双输送带的情况 :No.1 的皮带 [作 业 顺 序] 1. 旋松 2 处固定张力滑轮 板的螺丝。 2. 交换皮带时交换皮带。 3. 反复确认将皮带安装到了滑 轮沟里的同时，将张力滑轮板滑动 到上侧，加适当张力…
保养篇
2. 维修检查
2-88
电子零件装着机
SI-G200Mk3 (CS)
8.
弹簧
轴承托架
ASSY
活塞
中心旋转轴
的顺序装配。
9. 在螺丝部涂上低强度的乐泰胶粘剂 , 并装配停止器螺丝。
粘合剂请使用低强度类型。
乐泰
No.211
10.
用棉棒浸湿机油，从里面的孔开始涂抹到活塞上。
向活塞 ASSY 各部位①～⑥少量地
涂上多用
润滑油。
①② ③
④⑤ ⑥
全面涂抹部位是禁止
附着润滑油的区域。
从活塞孔开始涂
注意 :
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-89

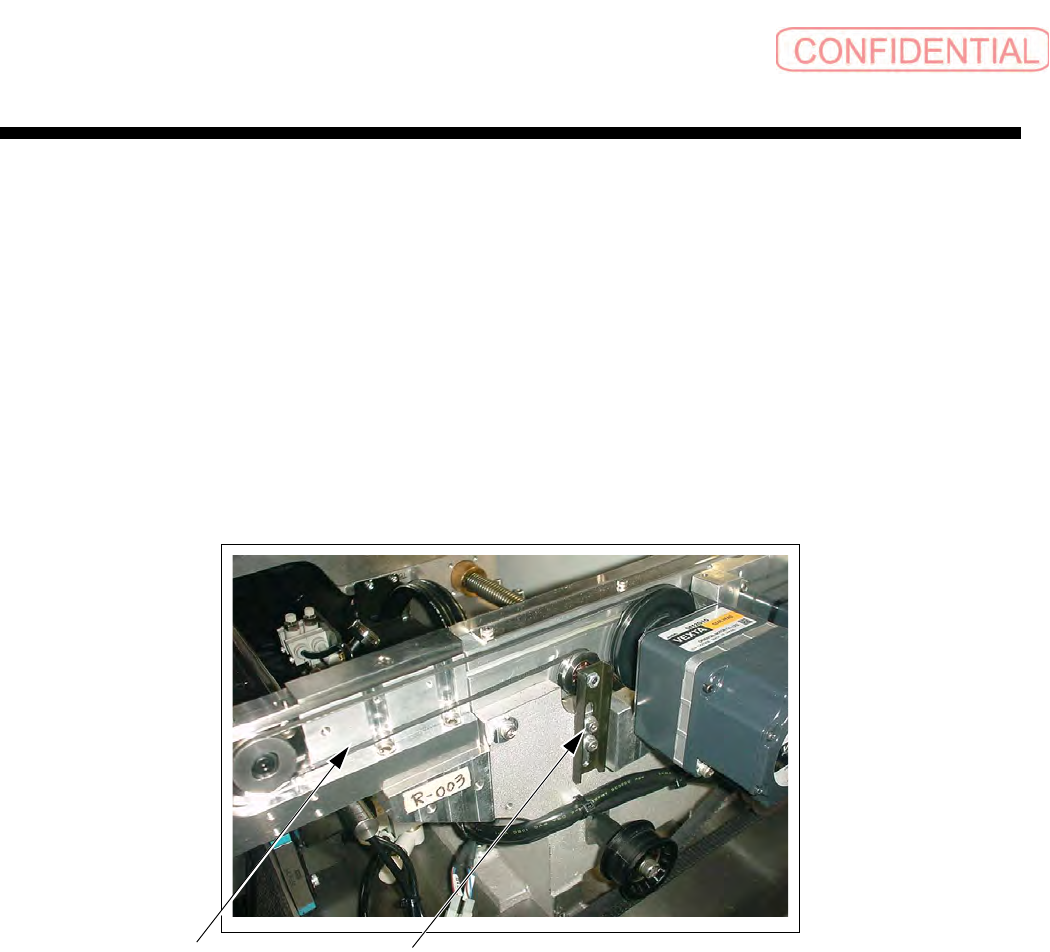

(2) 基板搬送轨道皮带的交换、张力的调整方法
i) 中间 C/V 驱动皮带 ( 移动、固定侧 )
单输送带的情况 :No.1 和 2 的皮带
双输送带的情况
:No.1 的皮带
[作业顺序]
1. 旋松 2 处固定张力滑轮板的螺丝。
2. 交换皮带时交换皮带。
3. 反复确认将皮带安装到了滑轮沟里的同时，将张力滑轮板滑动到上侧，加适当张力将固定螺
丝拧紧。
适当张力的标准是
: 用手按，会因弹力而迸开。
张力滑轮板中间 C/V 驱动皮带
保养篇
2. 维修检查
2-90
电子零件装着机
SI-G200Mk3 (CS)
ii

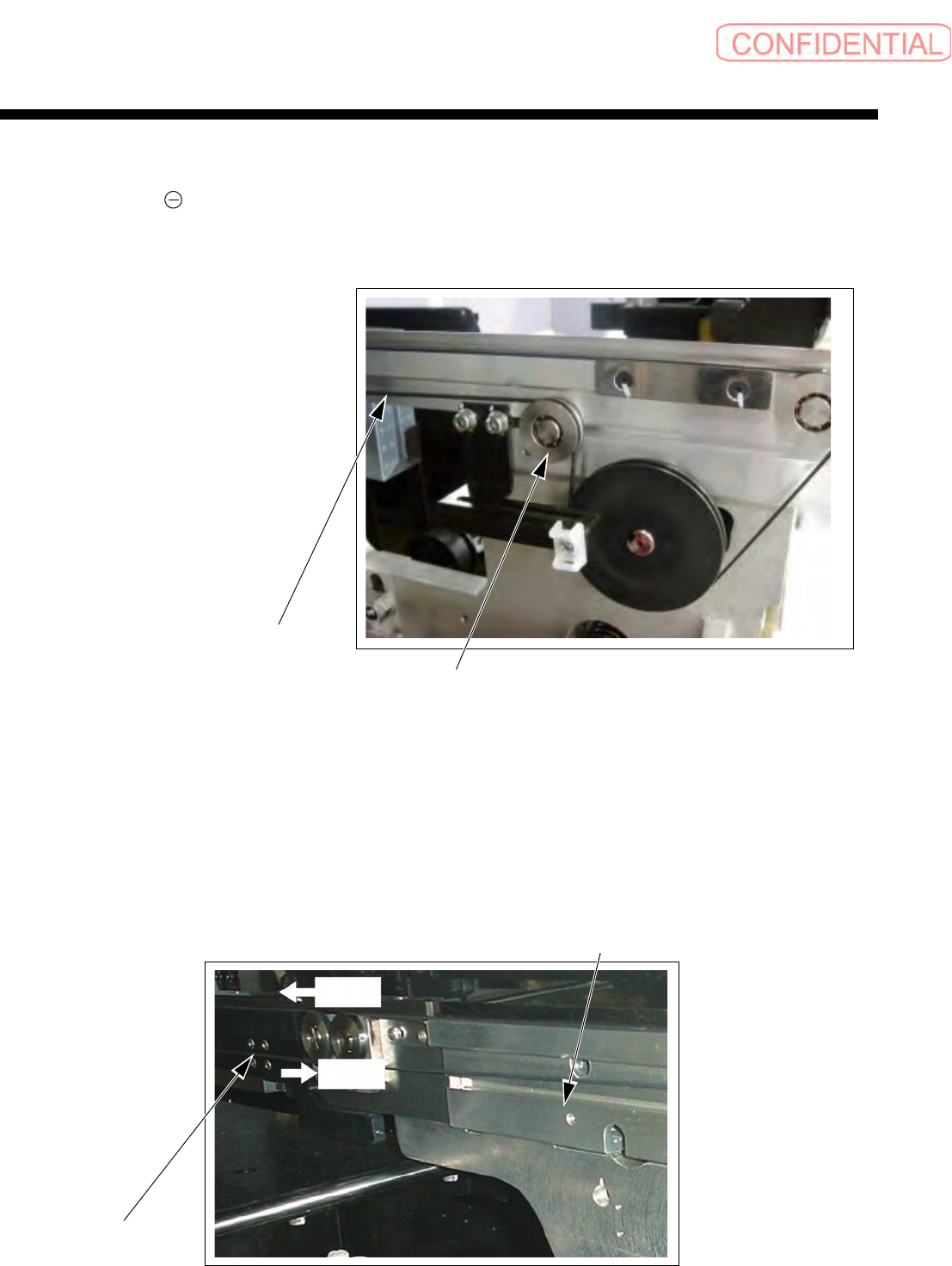

）搬出搬入 C/V 皮带 ( 移动、固定侧 )
[ 作业顺序 ]
1. 用前端有大 的螺丝刀，旋松张力滑轮。
2. 皮带交换时交换皮带。
3. 反复确认皮带安装到了滑轮沟里，移动张力滑轮加适当张力，拧紧张力滑轮。
iii）中间 C/V 皮带 ( 移动、固定侧 ) (No.3 的皮带 )
[ 作业顺序 ]
1. 旋松 2 处张力板的固定螺丝。
2. 交换皮带时交换皮带。
3. 盖上张力板，加适当张力拧紧张力板固定螺丝。
4. 这时， ii) 所说明的搬入搬出 C/V 皮带的张力的松弛，一定按 ii) 的要领适当调整搬入搬出
C/V 皮带的张力。
张力滑轮
搬出搬入 C/V 皮带
单输送带的情况 :
No.4
和 5 的皮带
双输送带的情况
:
No.2
的皮带
放松侧
拉紧侧
搬出搬入 C/V 皮带
中间 C/V 皮带
