操作篇 5. 资料编集 5-20 电子零件装着机 SI-G200Mk3 (CS) (4) 盘式 ·原点 XY : 盘式的原点坐标 单位： mm ·间距 XY : 各零件的间距 单位 ： mm ·零件个数 XY : 零件的存储行列数 ·盘式取出速度 : 盘子的 取出速度 （ 1 ～ 100% ） ·取出方向 : 左 (0 ) 、右 (1) ·零件吸着高度 : 零件的吸着高度 单位： mm
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-19
5.1.4 关于供给形态资料
供给形态数据为零件搭载在 SI-G200Mk3 的零件供给部的供给形态此为必要编辑的资料。
零件的供给形态大致区分为料带、管装、盘式。

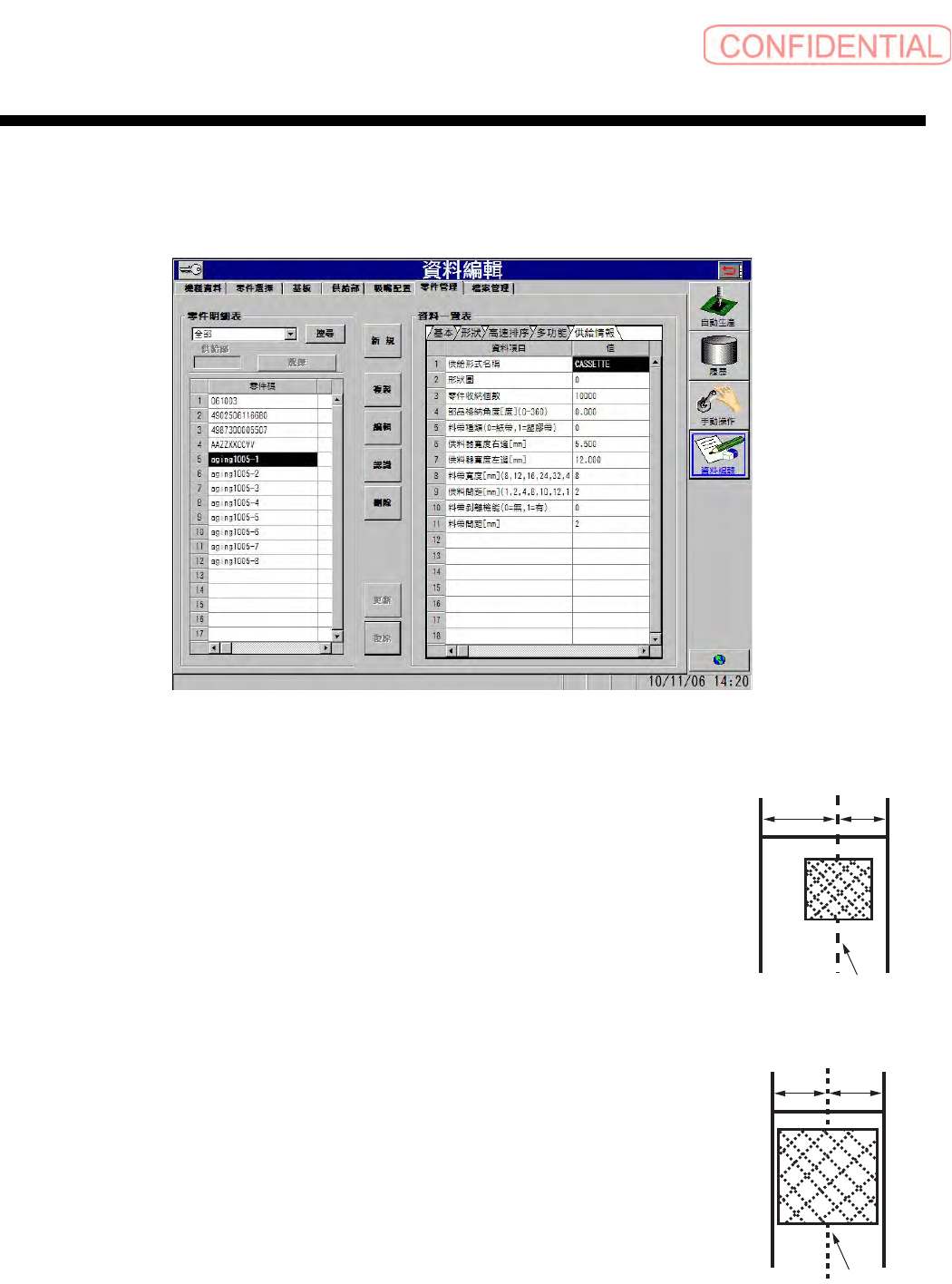

图
5.1.4
資料編輯－零件管理
(
资料编辑－零件管理
)
画面
(1) 供给形态
·供给形态名称 ：从料带、管装、盘式中选择
·零件存储个数 ：零件供给装置
1 的存储零件个数
·存储角度 ：零件的收纳角度，从上往下看，以顺时针方向
0~359° 以内的角度
(2) 料带
·料带的种类 ：纸带 （
0）、塑料带 （1）
·供料器的宽度 （右） ：单位：
mm （参照右图）
·供料器的宽度 （左） ：单位：
mm （参照右图）
·料带宽度 ：料带宽度、
8/12/16/24/32/44/56/72/88 mm
·供料长度 ：料带的间距、 1/2/4/8/10/12/14mm
·料带剥离功能 ：无 （0）、 有 （ 1 ）
·料带间距 ：料带上零件间距、单位：
mm
(3)
管装
·宽度 （右） ：单位：
mm （参照右图）
·宽度 （左） ：单位：
mm （参照右图）
零件的中心线
由供料器上方看到的图
( 料带的情形 )
供料器宽度
( 左 )(右 )
零件的中心线
由供料器上方看到的图
( 管装的情形 )
供料器宽度
( 左 )(右 )
操作篇
5. 资料编集
5-20
电子零件装着机
SI-G200Mk3 (CS)
(4)
盘式
·原点
XY : 盘式的原点坐标 单位：mm
·间距 XY : 各零件的间距 单位：mm
·零件个数 XY : 零件的存储行列数
·盘式取出速度
: 盘子的取出速度 （1 ～ 100%）
·取出方向
: 左 (0)、右 (1)
·零件吸着高度 : 零件的吸着高度 单位：mm
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-21
5.1.5 关于装着动作资料
装着动作资料为吸嘴由零件供料器中吸取零件并装着在基板上时，必需编辑的资料。
此装着动作资料仅关系到
SI-G200Mk3 的资料。此装着动作资料和 “高速排序” ( 高速排之序 )( 高
速吸嘴头用
) “多功能” ( 多功能 )( 多功能吸嘴头用 ) ，即使零件相同，装着动作资料也不一样。

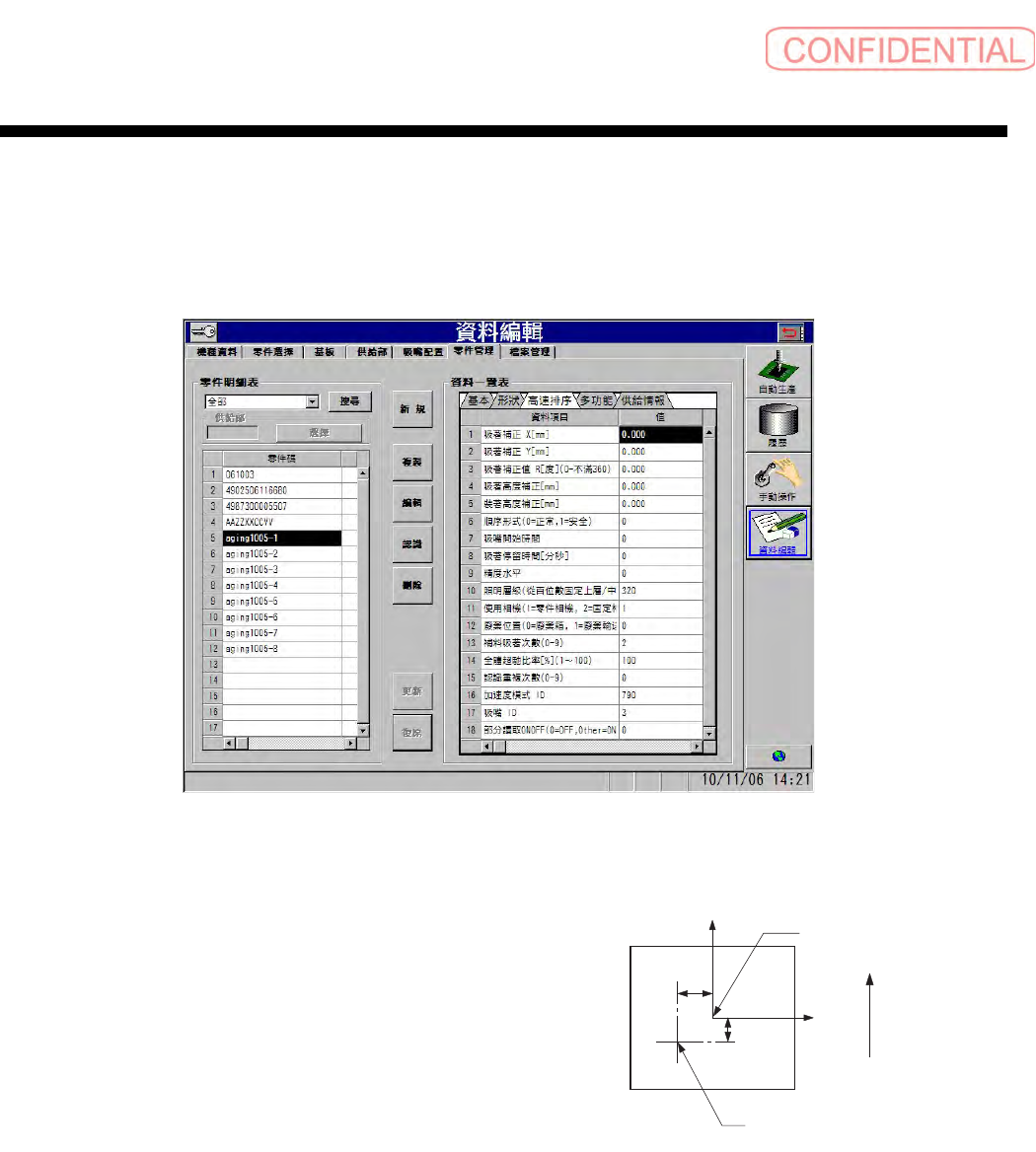

图
5.1.5
資料編輯－零件管理
(
资料编辑－零件管理
)
画面
(1) 吸着补正 X Y
欲吸着的位置为零件中心以外时，
由零件中心偏移吸着位置的补正量
XY 单位：mm
X
为右方向 + 、左方向－。
Y 为上方向 + 、下方向－
(2) 吸着高度补正：吸着位置的高度方向的补正值。单位：mm，住上方向为正方向
(3) 装着高度补正：装着位置的高度方向的补正值。单位：mm，住上方向为正方向
(4) 顺序形式：指定吸着时的动作顺序
0 ：吸嘴下降的同时打开启供料器的遮蔽器的通常操作 （重叠影像动作）
1 ：对于较高的零件，依开启遮蔽器→吸嘴下降→吸着→吸嘴上升→遮蔽器关闭的顺序
(5) 吸着开始时间：吸着时，设定真空动作时间。
0 ：吸着吸嘴下降前真空阀动作
1 ：吸着吸嘴下降后真空阀动作 ( 顺序形式仅为 1 时可设定 )
补正值 X
补正值 Y
Y
X
吸着位置
零件供给方向
零件中心
