4.1.6 轴的伺服操作
[ 概要 ]
如关闭全部服务器马达驱动轴的伺服电源时，打开安全门后，可直接用手拉推移动装着吸嘴头及
移动各轴，其可控制
X 轴、 Y 轴、 H 轴、 F 轴、 RT 轴、 RN 轴各轴的服务器马达驱动轴。
[ 操作顺序 ]
[1]
关闭全部服务器轴时，点击 伺服器 ( 服务器 ) 框内的 關閉 ( 关闭 ) 钮。
[2] 开启全部服务器轴时，点击 開 ( 开启 ) 钮。

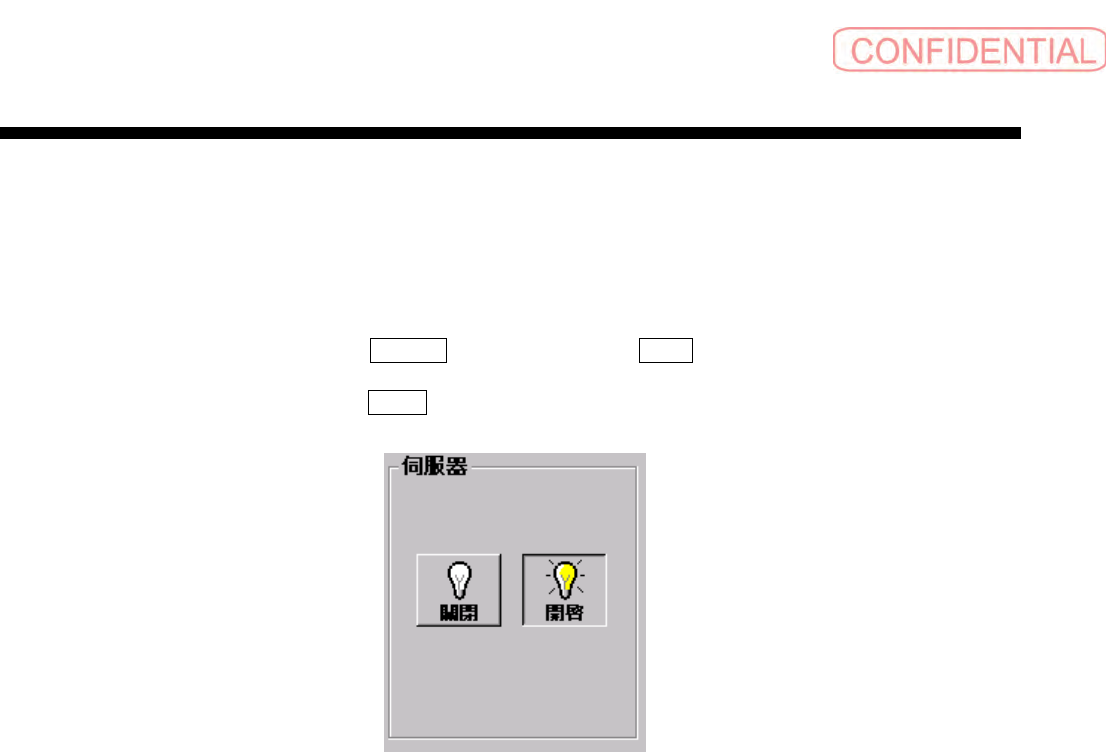

图
4.1.6
軸操作畫面－ 伺服器開
/
關閉
(
轴操作画面－ 服务器开启
/
关闭
)
钮
口
啟
口
啟
电子零件装着机 SI-G200Mk3 (CS)
4-15
操作篇
4. 手动操作
4.2 基板搬送操作
进行把基板从前装置搬入到后装置搬出的一系列流向。
大致分为基板搬送轨道操作、基板操作
2 项操作。
4.2.1 基板搬送轨道的操作
轨道马达的驱动。分别执行决定基板至装着位置 ( 前进端面 ) 的固定板的上下动作，在装着位置保持
装着高度的固定板装置的上下动作，基板位置定位的基准针的上下动作，轨道上保持基板的夹板的
上下动作等。
在基板的搬送操作中，分别执行下述操作。
4.2.1.1 搬入轨道运转
让搬入轨道运转。
( 使用 搬入軌道運轉 ( 搬入轨道运转 ))
4.2.1.2
装着轨道运转
让装着轨道运转。
( 使用 裝著軌道運轉 ( 装着轨道运转 ))
4.2.1.3
搬出轨道运转
让搬出轨道运转。
( 使用 搬出軌道運轉 ( 搬出轨道运转 ))
4.2.1.4
固定板装置操作
让固定板装置上下运转。
4.2.1.5 停止器操作
让使基板停止在装着位置的停止器上下动作。
4.2.1.6 轨道宽度的调整
调整到与生产基板的宽度相符的轨道宽度。
( 最小距离是 10µm)
4.2.1.7
基板搬送状态的表示
在基板搬送画面上用颜色来表示各装置的状态。
4.2.2 基板操作
执行基板搬入搬出和基板定位的一系列动作。
4.2.2.1 基板定位操作
执行基板定位、解除基板定位的操作。
4.2.2.2 基板搬入、搬出操作
执行基板搬入·搬出操作。
操作篇
4. 手动操作
4-16
电子零件装着机
SI-G200Mk3 (CS)
4.2.1 基板搬送轨道的操作
[ 概要 ]
调整驱动部关系着基板搬送及至装着位置的定位。
可个别操作执行如下。
·轨道马达的驱动
·决定基板装着位置
( 前进端 ) 停止器的升降
·根据装着位置在装着高度保持基板固定板的升降
·决定基板位置基准针的升降等。
[ 操作顺序 ]
依顺序点击 手動操作 ( 手动操作 ) 画面 → 基板搬送 ( 基板搬送 ) 子目绿。会表示以下的画面。
基板的进行方向在
SI-G200Mk3
有左流向
(
→
)
及右流向
(
←
)2
种规格。依规格会出现不同画面。
图
4.2.1
手動操作－ 基板搬送
(
手动操作－ 基板搬送
)
画面
选择右流规格时的 基板搬送 ( 基板搬送 ) 画面
注意 :
