零件认识数据制作篇
2. 顺序
2-46
电子零件装着机
SI-G200Mk3 (CS)
点击 下一頁 ( 下一页 ) 钮，会出现 零件的中心設定 ( 零件的中心设定 ) 画面。
图
2.1.6.-16
零件的中心設定
(
零件的中心设定
)
画面
执行零件存储中心设定，点击 零件收納中心設定開始 ( 零件存储中心设定开始 ) 钮，开始设定。
使用鼠标使存储时的中心位置移动，用鼠标右键确定位置。
图
2.1.6-17
零件存储中心设定
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-47

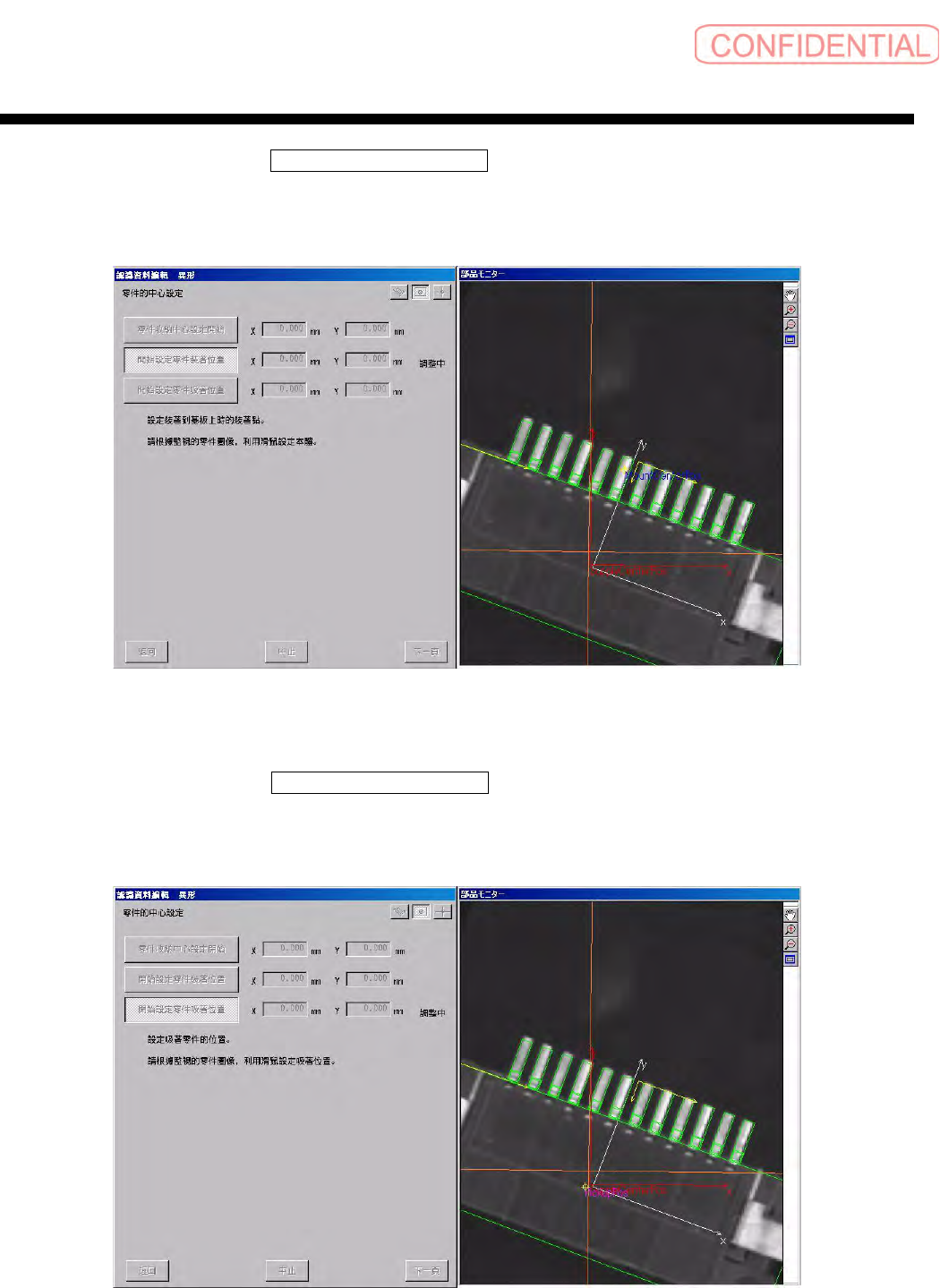

进行零件装着位置设定。点击
開始設定零件裝著位置 ( 开始设定零件装着位置 ) 钮，开始设定。
使用鼠标，使装着时的装着位置移动，用鼠标右键确定位置。
和
NC 数据的作法相同，请设定在本体中心、脚的中心等任意位置。
图
2.1.6-18
零件装着位置设定
执行零件装着位置设定。点击 開始設定零件吸著位置 ( 开始设定零件吸着位置 ) 钮，开始设定。
使用鼠标，使吸着时的吸嘴位置移动，用鼠标右键使位置确定。
因零件的吸着面上开孔等理由，想挪动吸着位置时，请设定想要执行吸着的任意位置。
图
2.1.6-19
零件吸着位置设定
零件认识数据制作篇
2. 顺序
2-48
电子零件装着机
SI-G200Mk3 (CS)
注意 :
·
所谓零件存储中心，就是零件被存储时候的中心位置。
在没有设定各种补正值的状态下进行吸着时，成为吸嘴下降的位置。
·
所谓零件装着位置，就是想在该位置进行装着的位置。
·
所谓零件吸着位置，就是在进行零件吸着时，吸嘴进行吸着的位置。
·
在缺省情况下，所有中心被设定为同一位置。没有必要执行特别指定时，请将所有设定为同
一位置。
点击 下一頁 ( 下一页 ) 钮 , 向 認識開始 ( 认识开始 ) 画面移动，按 START 钮，执行认识。
图
2.1.6-20
認識
(
认识
)
设定
画面
