零件认识数据制作篇 2 . 顺序 电子零件装着机 SI-G20 0Mk3 (CS) 2-67 点击 開始自動生成 ( 开始自动生成 ) 钮。 图 2.1.8-7 開始自動生成 ( 开始自动生成 ) 画面 显示告知用自动生成无法生成数据 的警报。请点击 OK 钮，关闭警报。 图 2.1.8-8 認識資料自動生成 ( 认识数据自动生成 ) 画面
零件认识数据制作篇
2. 顺序
2-66
电子零件装着机
SI-G200Mk3 (CS)
然后，点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识数据编辑 ) 画面。
( 请一定要用 START 钮，将零件移动至相机位置后，执行 認識開始 ( 认识开始 ))
图
2.1.8-5
認識資料編輯
(
认识数据编辑
)
画面
首先，请对准，使检出照明状态的锡球能够区分。
然后，点击
影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存取零件的透射影像，点击 下一頁 ( 下一页 ) 。
图
2.1.8-6
影像存取
(
影像存取
)
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-67

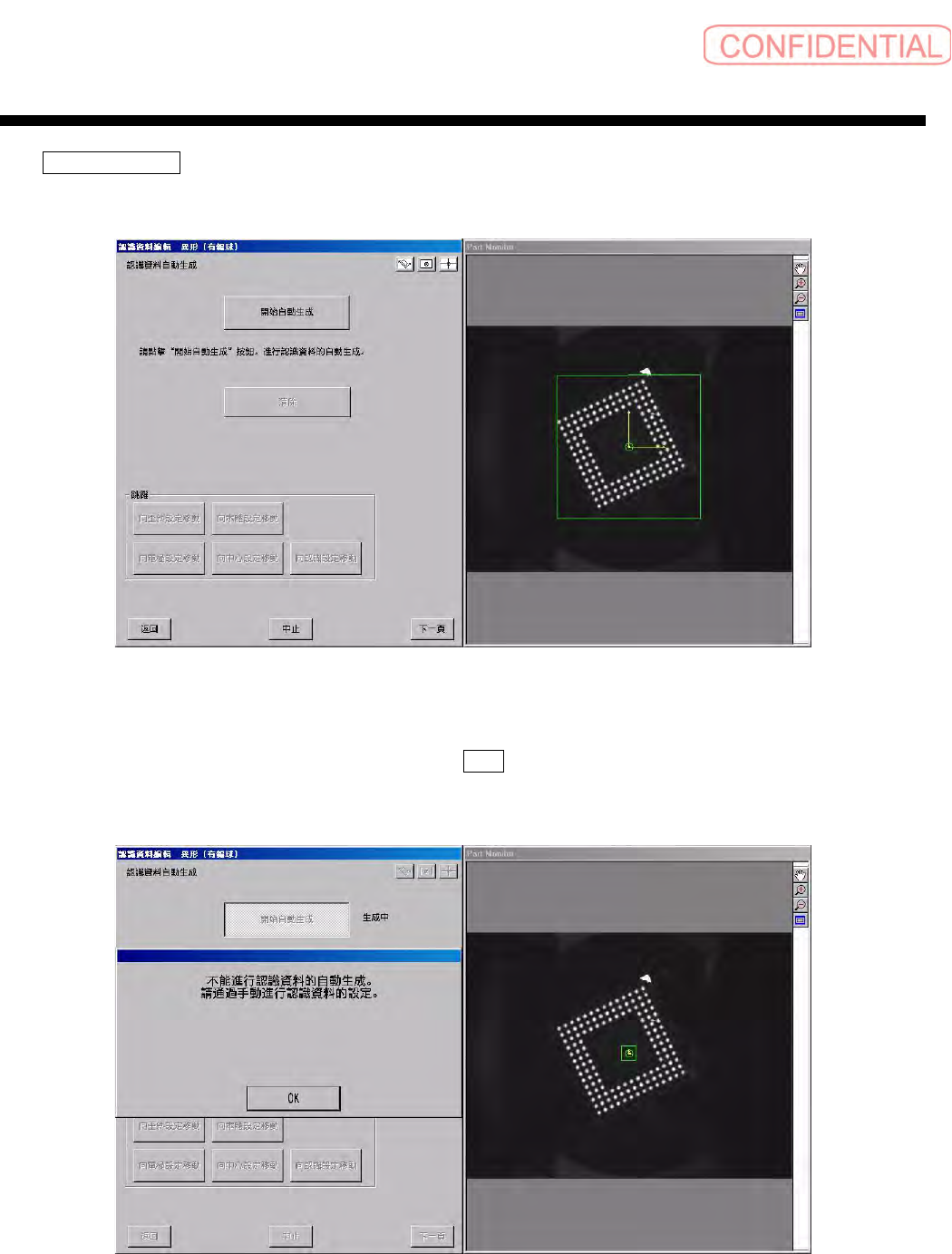

点击
開始自動生成 ( 开始自动生成 ) 钮。
图
2.1.8-7
開始自動生成
(
开始自动生成
)
画面
显示告知用自动生成无法生成数据的警报。请点击 OK 钮，关闭警报。
图
2.1.8-8
認識資料自動生成
(
认识数据自动生成
)
画面
零件认识数据制作篇
2. 顺序
2-68
电子零件装着机
SI-G200Mk3 (CS)
点击 下一頁 ( 下一页 ) ，执行 歪斜設定 ( 歪斜设定 ) 。
图
2.1.8-9
歪斜設定
(
歪斜设定
)
画面
点击 開始歪斜設定 ( 开始歪斜设定 ) 钮，回转零件监视器上绿线的矩形框，与零件的歪斜相吻合。
通过与歪斜相吻合，能够在正确的角度下，执行数据生成。
图
2.1.8-10
歪斜設定
(
歪斜设定
)
画面
在歪斜设定上
,
设定的角度成为零件数据的基准坐标。
如果零件的
0
和基准坐标的
0
被设定为不同，就无法执行正确角度的装着。
注意 :
