保养篇 2. 维修检查 电子零件装着机 SI-G20 0Mk3 (CS) 2-85 2.8 运作不良时 (1) 机械阀交换 [ 作业顺 序 ] 1. 旋松机械阀的安装螺丝 （上下共 2 个） , 从吸嘴头上 卸下机械阀。 2. 在机械阀上安装上过滤器、 衬垫。 3. 重合机械阀定位针和吸嘴头 定位孔，将机械阀安装到吸嘴头上 。 4. 机械阀由 2 颗安装螺丝 一点点地临时交替固定 , 按照从下到上 的顺序以扭矩 40cN · m 拧紧 …
保养篇
2. 维修检查
2-84
电子零件装着机
SI-G200Mk3 (CS)
14. 在内部旋转轴上部安装弹簧押头。
① 用手按压内部旋转轴上部的弹簧，
安装弹簧押头定位片。
② 将弹簧押头的切槽部压入内部旋转
轴上部的突起处。
③ 拆下弹簧押头定位片。
15
. 调整吸嘴相位和小齿轮的间隙。
关于调整的顺序，请参阅保养篇 /2 ．维修检查 （高速吸嘴头） / 每 3 个月 / （ 5 ）安装吸嘴
头的小齿轮的磨损检查 [ 吸嘴相位调整 ]
16
. 用手指在小齿轮上涂上薄薄的多用润滑油 No.2，将小齿轮的侧面等处粘附的多余润滑油擦去。
小齿轮高速旋转。多余的润滑油会因旋转时产生的离心力飞溅、粘附在基板及零件上会造成产品
的品质不合格及吸着率降低，因此多余的润滑油必须擦除。
17. 用手慢慢转动 RN 轴、在改变小齿轮和大齿轮的啮合的同时用手上下移动内部旋转轴、确认
没有卡住能顺畅的动作。
18
. 旋转吸嘴、同时慢慢的向上推并安装。
ᔍㇻᢐ༈
ᔍㇻᢐ༈
ᅮԡ⠛
注意 :
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-85
2.8 运作不良时

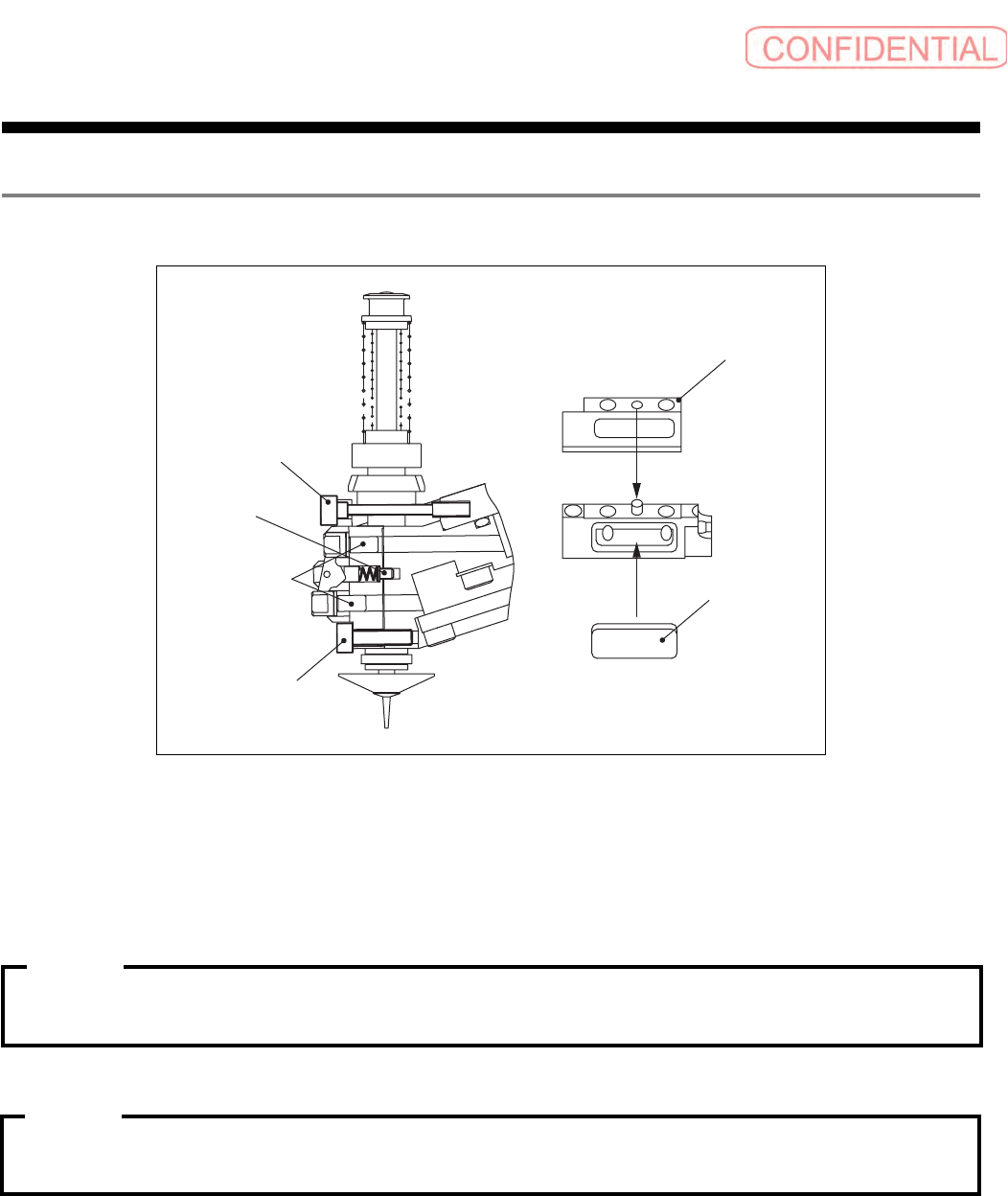

(1) 机械阀交换
[ 作业顺序 ]
1.
旋松机械阀的安装螺丝 （上下共 2 个） , 从吸嘴头上卸下机械阀。
2. 在机械阀上安装上过滤器、衬垫。
3. 重合机械阀定位针和吸嘴头定位孔，将机械阀安装到吸嘴头上。
4. 机械阀由 2 颗安装螺丝一点点地临时交替固定 , 按照从下到上的顺序以扭矩 40cN· m 拧紧
安装。
·机械阀交换时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
机械阀的安装螺丝请按照 “作业顺序
4.
”拧紧。
顺序和扭矩不对会发生故障。
衬垫
过滤器
安装螺丝
( 上 )
定位针
气缸部
安装螺丝
( 下 )
注意 :
小心 :
保养篇
2. 维修检查
2-86
电子零件装着机
SI-G200Mk3 (CS)
●机械本体的维修检查
[ 作业顺序 ]

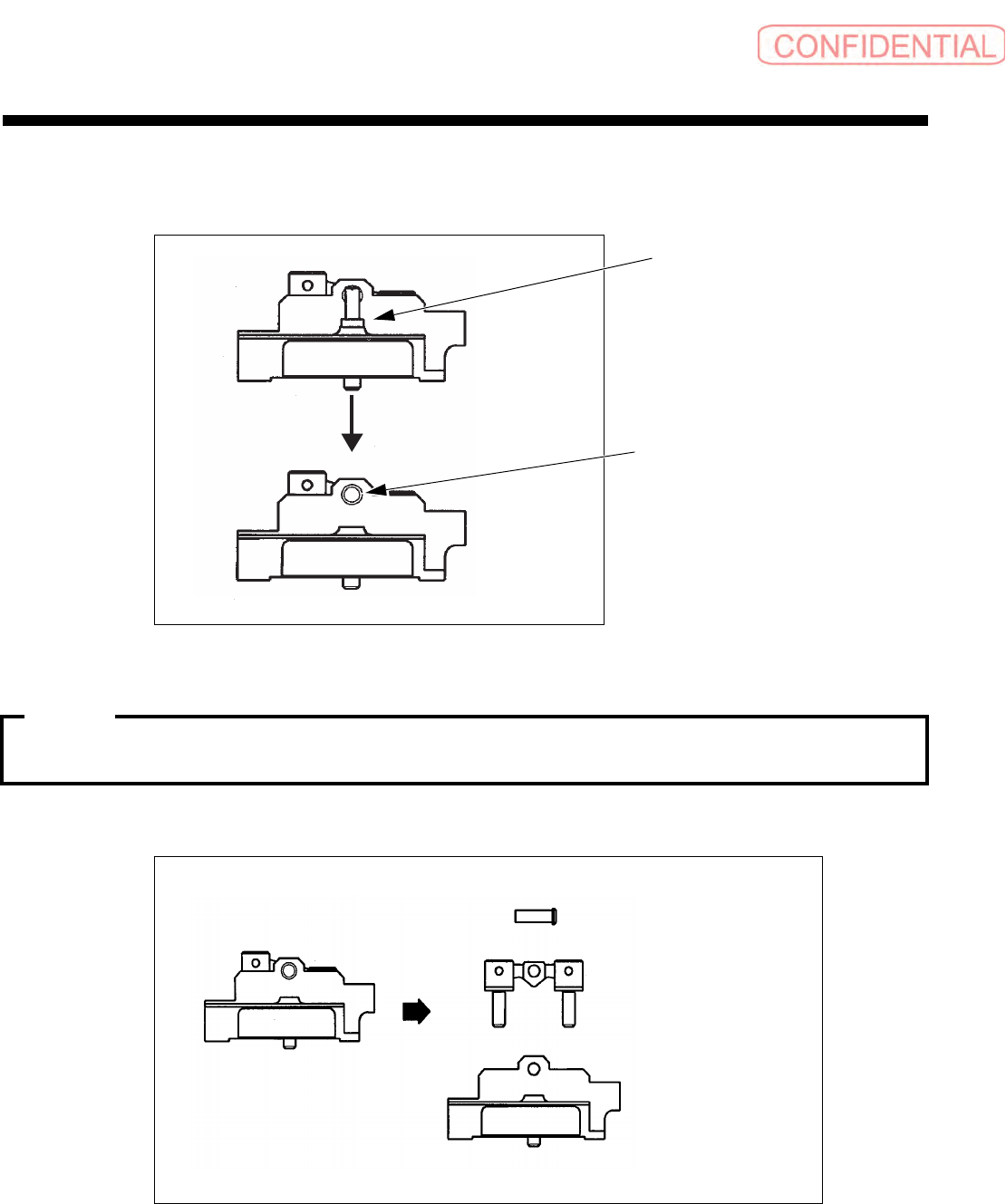

1. 卸下停止器。
由于涂了低强度的乐泰胶粘剂，为了防止螺丝沟槽滑动
,
先用尖嘴钳拧松后再用螺丝起子松开。
2. 卸下中心旋转轴。
3.
卸下活塞 ASSY。
停止器
中心旋转轴
中心旋转轴
活塞
ASSY
本体
注意 :
