零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-63
零件信息被登录到零件管理表，结束。
图
2.1.7-19
零件管理
(
零件管理
)
画面
零件认识数据制作篇
2. 顺序
2-64
电子零件装着机
SI-G200Mk3 (CS)
2.1.8 异形 ( 有锡球 ) 零件的数据制作
输入 零件碼 ( 零件码 ) ，形狀種類 ( 形状种类 ) 选择異形零件 ( 有 BALL)，选择 使用相機 ( 使用相
机
) 、照明 ( 照明 ) ，输入 零件長度 ( 零件长度 ) ，点击 下一頁 ( 下一页 ) 钮。
图
2.1.8-1
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－基本信息输入
画面
显示 供給部情報輸入 ( 供给部信息输入 ) 画面，请选择 供給形式名稱 ( 供给形式名称 ) ，设定适当
的信息。输入结束后，点击
下一頁 ( 下一页 ) 。
图
2.1.8-2
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－供给部信息输入
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-65

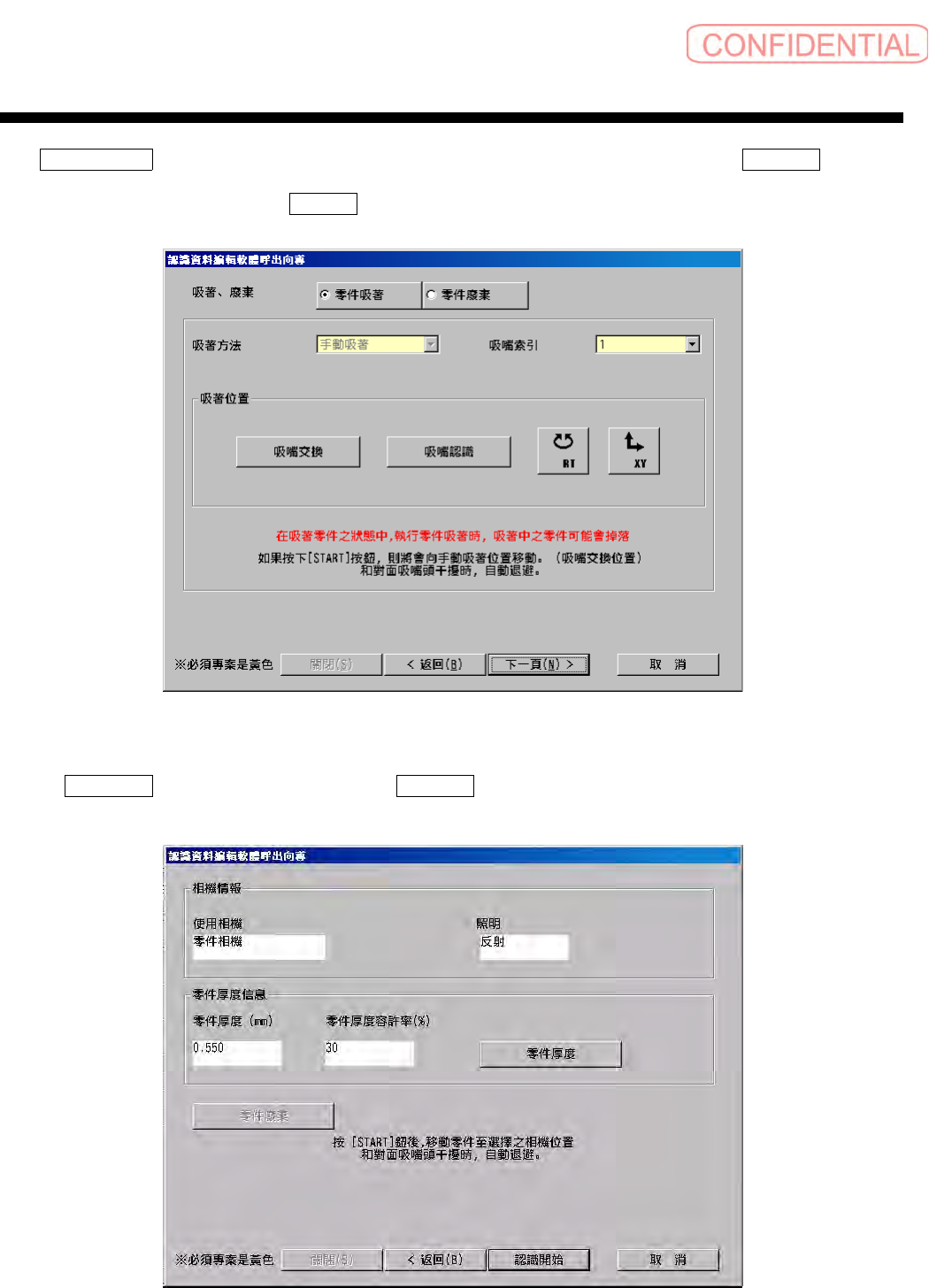

显示
吸著、廢棄 ( 吸着、废弃 ) ( 此处是手动吸着 ) 画面，请选择吸着的吸嘴，按 START 钮。将
吸嘴头移动至手动吸着位置。
用手将零件吸着至吸嘴上，点击
下一頁 ( 下一页 ) 钮。
图
2.1.8-3
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－吸著、廢棄
(
吸着、废弃
)
指示
画面
会出现 認識開始 ( 认识开始 ) 画面，所以按 START 钮，将欲吸着的零件向指示的相机位置移动。
图
2.1.8-4
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－認識開始
(
认识开始
)
画面
