电子零件装着机 SI-G20 0Mk3 (CS) 4-19 操作篇 4. 手动操作 4.2.1.5 停止器操作 在基板的装着位置 ( 前进端面 ) 操作定位的停止器。 使停止器上升时 点击装置图旁的 停止器上昇 ( 停止器上升 ) 钮。停止器上升并 停止在上升端。 使停止器下降时 点击装置图旁的 停止器下降 ( 停止器下降 ) 钮。停止器下降并 停止在下降端。 有关停止器的表示颜色 黄色：上升 白色：下降
操作篇
4. 手动操作
4-18
电子零件装着机
SI-G200Mk3 (CS)
4.2.1.3
搬出轨道运转 ( 使用 搬出軌道運轉 ( 搬出轨道运转 ) 框 )
运转速度的选择时，点击 搬出軌道運轉 ( 搬出轨道运转 ) 框内的 高速 ( 高速 ) 或 低速 ( 低速 )
钮。
在搬出方向
( 正方向 ) 使轨道运转时
点击
搬出軌道運轉 ( 搬出轨道运转 ) 框内的 钮。搬出轨道开始运转。
在搬入方向
( 反方向 ) 使轨道运转时
点击
搬出軌道運轉 ( 搬出轨道运转 ) 框内的 钮。搬出轨道开始运转。
停止轨道运转时
点击
搬出軌道運轉 ( 搬出轨道运转 ) 框内的 ■ 钮。搬出轨道停止运转。
提示
关于轨道的表示颜色：
绿色：正方向
( 搬出方向 ) 运转
黄色：逆方向
( 搬入方向 ) 运转
白色：停止
4.2.1.4 固定板装置操作
在装着位置矫正基板弯曲的固定板装置的操作。
使固定板装置上升时
点击装置图旁的
固定板上昇 ( 固定板上升 ) 钮。固定板装置上升并停止在上升端。
使固定板装置下降时
点击装置图旁的
固定板下降 ( 固定板下降 ) 钮。固定板装置下降并停止在下降端。
提示
有关固定板装置的表示色
:
黄色：上升
白色：下降
▼
▼
电子零件装着机 SI-G200Mk3 (CS)
4-19
操作篇
4. 手动操作
4.2.1.5 停止器操作
在基板的装着位置
( 前进端面 ) 操作定位的停止器。
使停止器上升时
点击装置图旁的
停止器上昇 ( 停止器上升 ) 钮。停止器上升并停止在上升端。
使停止器下降时
点击装置图旁的
停止器下降 ( 停止器下降 ) 钮。停止器下降并停止在下降端。
有关停止器的表示颜色
黄色：上升
白色：下降
操作篇
4. 手动操作
4-20
电子零件装着机
SI-G200Mk3 (CS)
4.2.1.6
轨道宽度调整
开始轨道宽度的调整前，请确认轨道上已无基板。在轨道上有基板时，请全部取除。
依顺序点击
手動操作 ( 手动操作 ) 画面 → 基板搬送 ( 基板搬送 ) 标签，点击画面上的本文框中

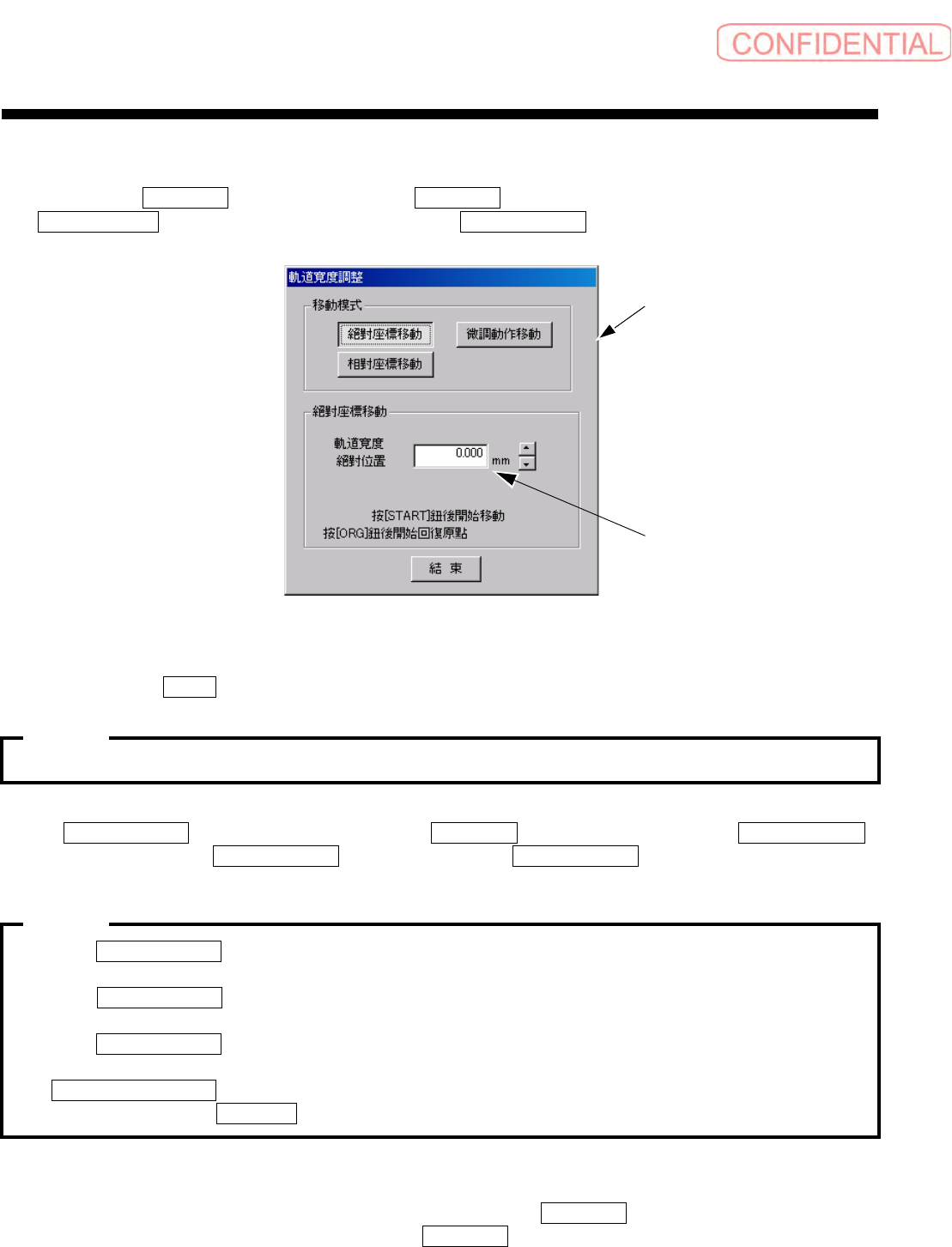

軌道寬度調整 ( 轨道宽度调整 ) 钮，会表示以下 軌道寬度調整 ( 轨道宽度调整 ) 对话框 1 。
图
4.2.1.6-1
軌道寬度調整
(
轨道宽度调整
)
画面
按操作面板的 ORG 键，轨道宽度回复至原点的位置。
在执行轨道宽度调整操作的前，有时轨道宽度必须回复到原点位置。
由 軌道寬度調整 ( 轨道宽度调整 ) 对话框的 移動模式 ( 移动模式 ) 框中，点击 絕對座標移動
(
绝对坐标移动 ) 、 相對座標移動 ( 相对坐标移动 ) 、 微調動作移動 ( 微调动作移动 ) 任一希望
的钮。
·所谓
絕對座標移動
(
绝对坐标移动
)
是将轨道的基准点设为原点，由原点移动至表示的目标
宽度
,
现在位置无论在何处，都可移动至目标的宽度。
·所谓
相對座標移動
(
相对坐标移动
)
是将现在的宽度设为起点，只移动指定的值。即使相同
移动值，若改变现在的宽度时，所得到轨道也不相同。
·所谓
微調動作移動
(
微调动作移动
)
是使用游标执行移动
,
按游标并立即放开时会立即微
动，连续按时
,
则连续移动。
·
軌道寬度絕對位置
(
轨道宽度绝对位置
)
的本文框 2 中，只能输入数值，无法变更轨道宽
度。依下列步骤按
START
钮，执行轨道移动。
在绝对坐标移动及相对坐标移动的各个对话框中，输入到达位置或移动量的数值 ( 上述 2) ，移
动输入的值后，的轨道宽度为表示出轨道宽度的值，若与
基板搬送 ( 基板搬送 ) 标签画面中表
示的轨道宽度的值有误差时，请参照表示在
基板搬送 ( 基板搬送 ) 标签画面上实际位置。
注意 :
注意 :
2
1
