保养篇 3. 输入以及输 出信号表 电子零件装着机 SI-G20 0Mk3 (CS) 3-3 3.2 序列輸入 / 輸出 ( 序列输入 / 输出 ) 端口 由来自 SI-G200Mk3 的内部传感器 的输入信号·紧急停止信号·异常 信号等的 ON/OFF 输入信号 和向内部机器的指令信号、紧急停 止信号等 ON/OFF 输出信号构成。 序列輸入 / 輸出 ( 序列输入 / 输出 ) 端口，由下表的装置构成，各个装置均有 16 点（ 16…
保养篇
3. 输入以及输出信号表
3-2
电子零件装着机
SI-G200Mk3 (CS)
3.1 输入输出信号的确认方法
输入输出信号在 手動操作 ( 手动操作 ) 菜单→ 輸入 / 輸出 ( 输入 / 输出 ) 标签→ 輸入 ( 输入 )
或者 輸出 ( 输出 ) 标签画面的状态下，能够看见。
[ 操作步骤 ]
1.
顺次点击
手動操作
(
手动操作
)
菜单
→
輸入 / 輸出
(
输入
/
输出
)
标签→
輸入
(
输入
)
或者
輸出
(
输出
)
标签。显示以下的
信號名稱 / 狀態
(
信号名称
/
状态
)
画面。

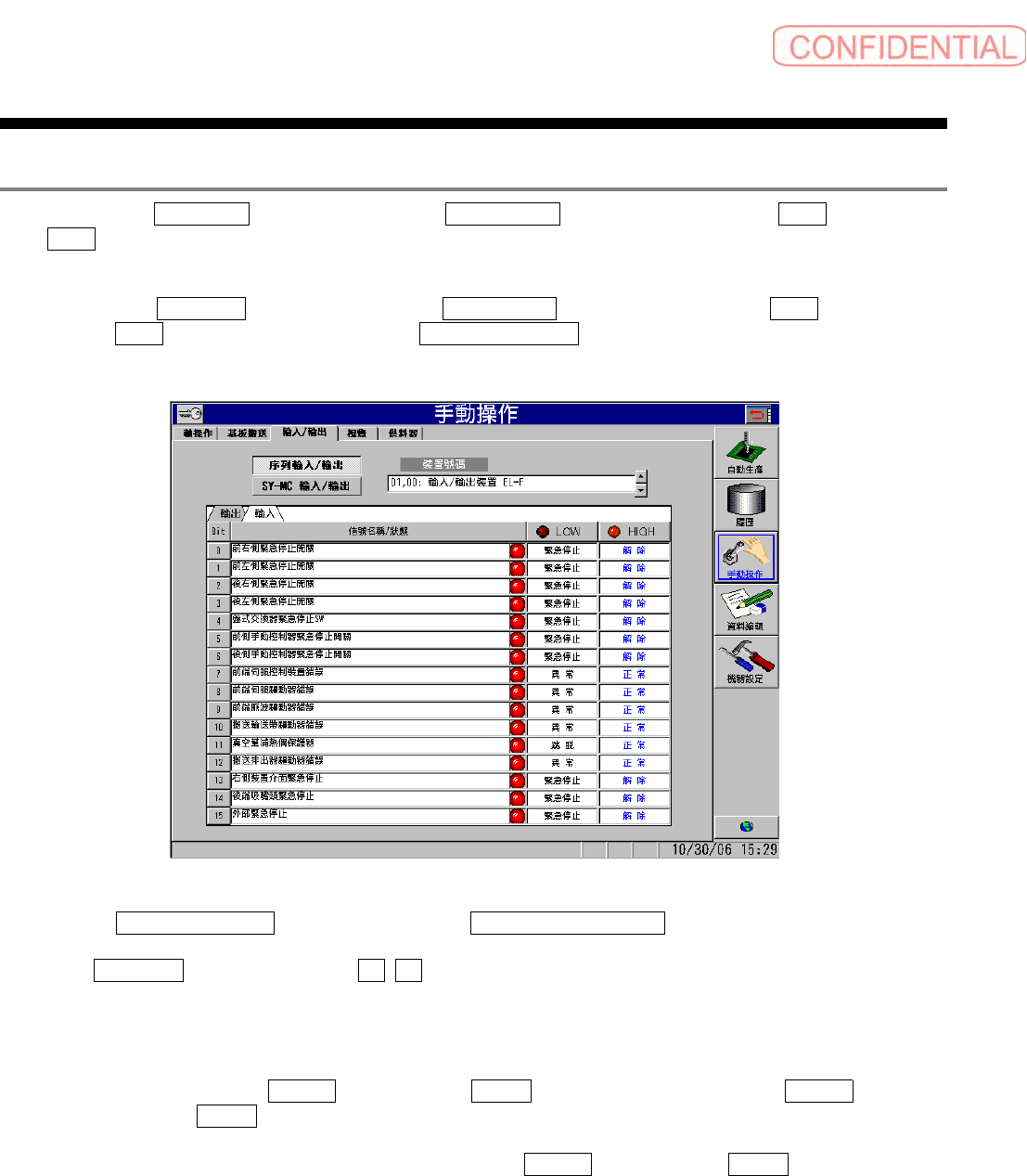

图
3.1
手動操作 - 輸入 / 輸出
(
手动操作
-
输入
/
输出
)
画面
2.
点击
序列輸入 / 輸出
(
序列输入
/
输出
)
、
SY-MC
輸入/輸出
(SY-MC
输入
/
输出
)
希望的钮。
用
裝置號碼
(
装置号码
)
框的
▲
▼
微调控件选择希望的输入
/
输出信号装置。显示输入
/
输出信号的当前状态。
[ 画面的说明 ]
用一览表形式显示选定的装置号码的 16 点的输入 / 输出信号的状态。信号名旁边的红色的
LED 标记，表示信号的 HIGH (ON) 状态和 LOW (OFF) 状态。亮的状态是 HIGH (ON) 状
态、暗的状态是
LOW (OFF) 状态。
右边的
LOW/HIGH 的 2 个标签，显示各个信号的 HIGH (ON) 状态和 LOW (OFF) 状态的
意思。蓝色的文字显示当前状态。
保养篇
3. 输入以及输出信号表
电子零件装着机 SI-G200Mk3 (CS)
3-3
3.2 序列輸入 / 輸出 ( 序列输入 / 输出 ) 端口
由来自 SI-G200Mk3 的内部传感器的输入信号·紧急停止信号·异常信号等的 ON/OFF 输入信号
和向内部机器的指令信号、紧急停止信号等
ON/OFF 输出信号构成。
序列輸入 / 輸出 ( 序列输入 / 输出 ) 端口，由下表的装置构成，各个装置均有 16 点（16 位）信号组成。
前面
PC
后面 PC
输入端口的装置号码 / 名称
输出端口的装置号码 / 名称
号码
名称
号码 名称
01,00
輸入 / 輸出裝置 EL-F( 输入 / 输出装置 EL-F)
33,32
輸入 / 輸出裝置 EL-F( 输入 / 输出装置 EL-F)
03,02
輸入 / 輸出裝置 EL-F( 一部分選配 )
( 输入 / 输出装置 EL-F ( 一部分选配 ))
35,34
輸入 / 輸出裝置 CC-F
(
输入 / 输出装置 CC-F)
05,04
輸送帶 DR3-F
(
输送带 DR3-F )
37,36
輸入 / 輸出裝置 LC-F
(
输入 / 输出装置 LC-F)
07,06
左側 Y 框 DR2-F (一部分選配)
( 左 侧 Y 框 DR2-F ( 一部分选配 ))
39,38
輸入 / 輸出裝置 LC-F
(
输入 / 输出装置 LC-F)
09,08
右側 Y 框 DR1-F(一部分選配)
( 右侧 Y 框 DR1-F( 一部分选配 ))
41,40
輸送帶 DW3-F
(
输送带 DW3-F)
11,10
前側基座下 DR5-F ( 一部分選配 )
( 前侧基座下 DR5-F ( 一部分选配 ))
43,42
左側 Y 框 DW2-F(一部分選配)
( 左侧 Y 框 DW2-F ( 一部分选配 ))
13,12
前側 NC 基座 DR9-F ( 一部分選配 )
( 前 侧 NC 基座 DR9-F ( 一部分选配 ))
45,44
右側 Y 框 DW1-F
(
右侧 Y 框 DW1-F)
15,14
前側基座下 DR7-F (選配)
( 前侧基座下 DR7-F ( 选配 ))
47,46
前側 NC 基座 DW9-F(選配)
( 前侧 NC 基座 DW9-F( 选配 ))
17,16
前側基座下 DR16-F (選配)
( 前侧基座下 DR16-F ( 选配 ))
49,48
前側基座下 ISB ( 前侧基座下 ISB)
19,18
( 未使用 )
51,50
前側基座下 ISB ( 前侧基座下 ISB)
21,20
( 未使用 )
53,52
輸入/輸出裝置CC-F ( 输入 / 输出装置 CC-F )
23,22
( 未使用 )
55,54
后側基座下 DW7-F 选配 ( 后侧基座下 DW7-F
选配 )
25,24
( 未使用 )
57,56
輸入 / 輸出裝置 LC-F( 输入 / 输出装置 LC-F)
27,26
( 未使用 )
59,58
輸入 / 輸出裝置 LC-F( 输入 / 输出装置 LC-F)
29,28
前側基座下 ISB ( 前侧基座下 ISB)
61,60
輸入 / 輸出裝置 LC-F( 输入 / 输出装置 LC-F)
31,30
前側基座下 ISB ( 前侧基座下 ISB)
63,62
輸入 / 輸出裝置 LC-F( 输入 / 输出装置 LC-F)
输入端口的装置号码 / 名称
输出端口的装置号码 / 名称
号码
名称
号码 名称
01,00
輸入 / 輸出裝置 EL-R ( 一部分選配 )
( 输入 / 输出装置 EL-R( 一部分选配 ))
33,32
輸入 / 輸出裝置 EL-R ( 输入 / 输出装置 EL-R)
03,02
輸入 / 輸出裝置 EL-R( 输入 / 输出装置 EL-R
35,34
橫向輸入 / 輸出裝置 CC-R (選配)
( 横向输入 / 输出装置 CC-R ( 选配 ))
05,04
後側基座下 DR4-R ( 一部分選配 )
( 后侧基座下 DR4-R ( 一部分选配 ))
37,36
橫向輸入 / 輸出裝置 LC-R
(
横向输 入 / 输出装置 LC-R)
07,06
後側 NC 基座 DR8-R ( 一部分選配 )
( 后侧 NC 基座 DR8-R ( 一部分选配 ))
39,38
輸入 / 輸出裝置 LC-R
(
输入 / 输出装置 LC-R)
09,08
前側基座下 DR4-R ( 一部分選配 )
( 前侧基座下 DR4-R ( 一部分选配 ))
41,40
後側基座下 DW6-R (選配)
( 后侧基座下 DW6-R ( 选配 ))
11,10
輸送帶 DR15-R
(
输送带 DR15-R)
43,42
後側基座下 DW4-R ( 一部分選配 )
( 后侧基座下 DW4-R ( 一部分选配 ))
13,12
( 未使用 )
45,44
橫向輸入 / 輸出裝置 CC-R (選配)
( 横向输入 / 输出装置 CC-R ( 选配 ))
15,14
( 未使用 )
47,46
後側 NC 基座 DW8-R(選配)
( 后侧 NC 基座 DW8-R( 选配 ))
17,16
後側基座下 DR6-R 選配 ( 后侧基座下 DR6-R 选配 )
49,48
( 未使用 )
19,18
( 未使用 )
51,50
( 未使用 )
21,20
( 未使用 )
53,52
前側基座下 ISB( 前侧基座下 ISB)
23,22
( 未使用 )
55,54
前側基座下 ISB( 前侧基座下 ISB)
25,24
( 未使用 )
57,56
輸入 / 輸出裝置 LC-R( 输入 / 输出装置 LC-R)
27,26
( 未使用 )
59,58
輸入 / 輸出裝置 LC-R( 输入 / 输出装置 LC-R)
29,28
前側基座下 ISB ( 前侧基座下 ISB)
61,60
輸入 / 輸出裝置 LC-R( 输入 / 输出装置 LC-R)
31,30
前側基座下 ISB ( 前侧基座下 ISB)
63,62
輸入 / 輸出裝置 LC-R( 输入 / 输出装置 LC-R)
保养篇
3. 输入以及输出信号表
3-4
电子零件装着机
SI-G200Mk3 (CS)
3.2.1 序列輸入 / 輸出 ( 序列输入 / 输出 ) 端口的输入信号表 ( 前面 PC)
注 ) “※”表示负逻辑
装置号码／名称
Bit
输入信号名称
LOW HIGH
备注
01, 00
輸入 / 輸出裝置
EL-F
(01, 00
输入 / 输出装置
EL-F)
0
前右側緊急停止開關※
( 前右侧紧急停止开关※ )
緊急停止中
( 紧急停止中 )
解除
( 解除 )
1
前左側緊急停止開關※
( 前左侧紧急停止开关※ )
緊急停止中
( 紧急停止中 )
解除
( 解除 )
2
後右側緊急停止開關※
( 后右侧紧急停止开关※ )
緊急停止中
( 紧急停止中 )
解除
( 解除 )
3
後左側緊急停止開關※
( 后左侧紧急停止开关※ )
緊急停止中
( 紧急停止中 )
解除
( 解除 )
4
5
6
7
前側伺服控制器錯誤※
( 前侧伺服控制器错误※ )
異常
( 异常 )
正常
( 正常 )
8
前側伺服驅動器錯誤※
( 前侧伺服驱动器错误※ )
異常
( 异常 )
正常
( 正常 )
9
前側脈衝驅動器錯誤※
( 前侧脉冲驱动器错误※ )
異常
( 异常 )
正常
( 正常 )
10
搬送輸送帶驅動器錯誤※
( 搬送输送带驱动器错误※ )
異常
( 异常 )
正常
( 正常 )
11
真空泵熱偶保護器※
( 真空泵热偶保护器※ )
跳脫
( 跳脱 )
正常
( 正常 )
12
13
右裝置介面緊急停止
( 右装置接口紧急停止※ )
緊急停止中
( 紧急停止中 )
解除
( 解除 )
14
後側吸嘴頭緊急停止※
( 后侧吸嘴头紧急停止※ )
緊急停止中
( 紧急停止中 )
解除
( 解除 )
15
外部緊急停止※
( 外部紧急停止※ )
緊急停止中
( 紧急停止中 )
解除
( 解除 )
03, 02
輸入 / 輸出裝置
EL-F
(03, 02
输入 / 输出装置
EL-F)
0
前側門※
( 前侧门※ )
開啟
( 开启 )
關閉
( 关闭 )
1
後側門※
( 后侧门※ )
開啟
( 开启 )
關閉
( 关闭 )
2
外部連結鎖定輸入※ ( 外部互锁输入※ )
ON OFF
3
4
5
6
7
8
開始連結鎖定※ ( 开始互锁※ )
OFF ON
选配
9
伺服 MC 接點溶著檢出※ ( 伺服 MC 接点溶着检出※ )
未檢出
( 未检出 )
檢出
( 检出 )
10
11
連結鎖定開關※
( 互锁开关※ )
ON OFF
12
右裝置介面輸入 1
(
右装置接口输入 1)
待機
( 待机 )
準備
( 准备 )
13
右裝置介面輸入 2
(
右装置接口输入 2)
待機
( 待机 )
準備
( 准备 )
14
左裝置介面輸入 1
(
左装置接口输入 1)
待機
( 待机 )
準備
( 准备 )
15
左裝置介面輸入 2
(
左装置接口输入 2)
待機
( 待机 )
準備
( 准备 )
