零件认识数据制作篇 1 . 操作 1-30 电子零件装着机 SI-G200Mk3 (CS) 详细设定画面 详细设定画面在如下设定画面 上确认、更改选择锡球格网 信息。 图 1.3.4.7-2 錫球格網情報 ( 锡球格网信息 ) 画面 錫球個數 ( 锡球个数 ) ：设定收纳锡球的领域数。设定范 围， 1 ≦锡球 个数≦ 100 。 錫球直徑 ( 锡球直径 ) ： 设定 錫球直徑 ( 锡球直径 ) （尺寸） 、 容許率 ( 容许 率 ) 。…
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-29
1.3.4.7 锡球设定画面 (BGA 零件 )
图
1.3.4.7-1
錫球設定
(
锡球设定
)
画面
(BGA
零件
)
錫球格網 ( 锡球格网 ) － 追加 ( 追加 ) ：在设定画面上进行锡球格网信息的追加。
錫球格網 ( 锡球格网 ) － 刪除 ( 删除 ) ：删除被选择的锡球格网。用鼠标更改。在零件监示器上右
击取消。
錫球格網 ( 锡球格网 ) － 複製 ( 复制 ) ：复制被选择的锡球格网。复制后显示参数设定画面
。
錫球格網 ( 锡球格网 ) － 尺寸 ( 尺寸 ) ：用鼠标更改被选择的锡球格网的尺寸。在零件监示器上右
击取消。
錫球格網 ( 锡球格网 ) － 明細 ( 明细 ) ：显示设定画面，设定被选择的锡球格网的信息。
錫球格網 ( 锡球格网 ) － 免費 ( 免费 ) ：
用鼠标更改被选择的锡球格网
的
位置、间距、角度。在零
件监
示器
上右
击
取消
。
錫球格網 ( 锡球格网 ) － 移動旋轉 ( 移动旋转 ) ：
用鼠标更改被选择的锡球格网
的
位置、角度。在
零件监
示器
上右
击
取消
。
錫球格網 ( 锡球格网 ) － ( 移动间距 ) ：
用鼠标更改被选择的锡球格网
的
位置、间距。在
零件监
示器
上右
击
取消
。
錫球 ( 锡球 ) － 追加 ( 追加 ) ：在被选择锡球格网上用鼠标追加锡球。锡球被显示在零件监视上。
在零件监视上右点击取消。
錫球 ( 锡球 ) － 刪除 ( 删除 ) ：在被选择锡球格网上用鼠标删除锡球。在零件监视上右点击取消。
零件认识数据制作篇
1. 操作
1-30
电子零件装着机
SI-G200Mk3 (CS)
详细设定画面
详细设定画面在如下设定画面上确认、更改选择锡球格网信息。

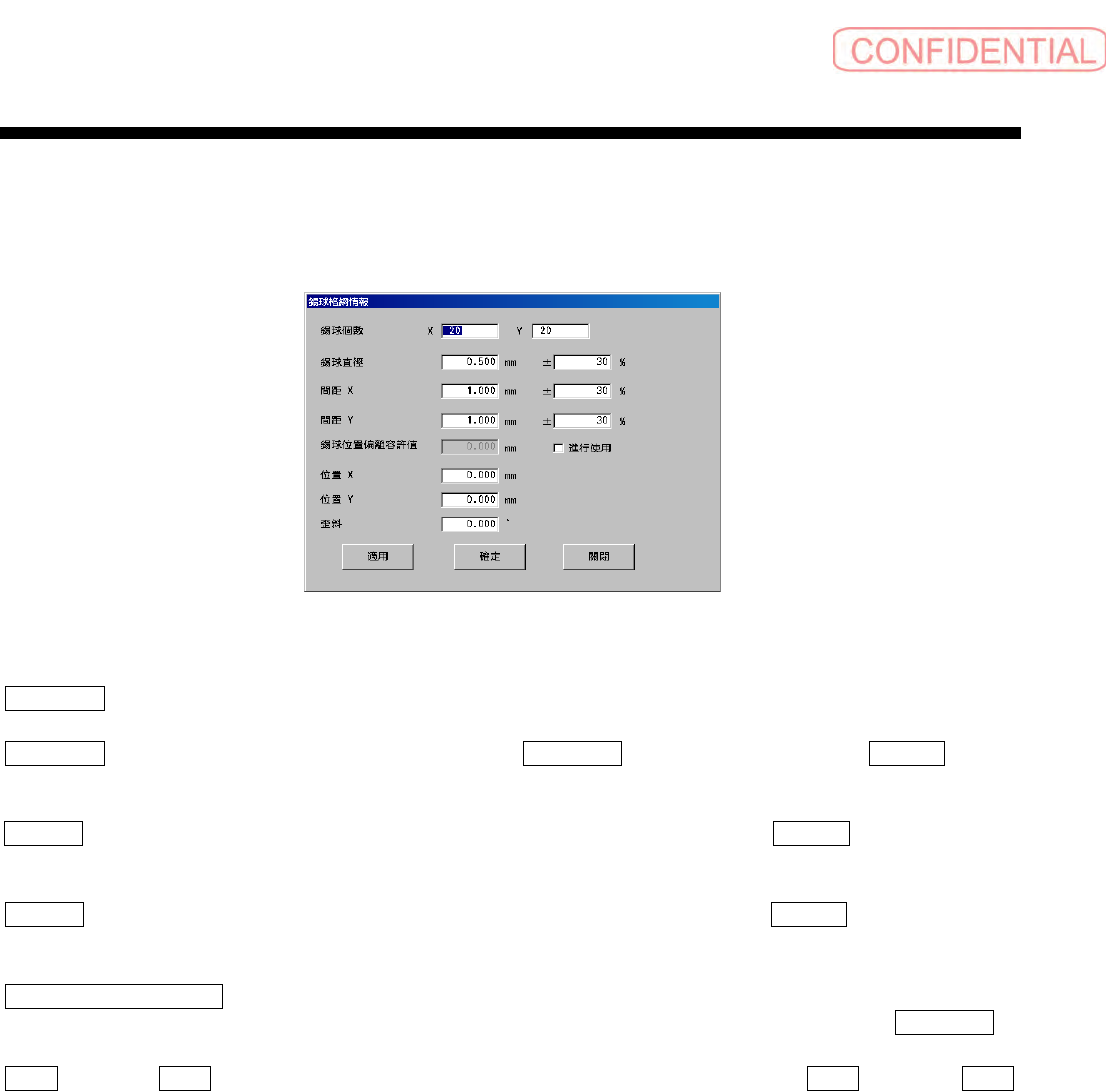

图
1.3.4.7-2
錫球格網情報
(
锡球格网信息
)
画面
錫球個數 ( 锡球个数 ) ：设定收纳锡球的领域数。设定范围， 1 ≦锡球个数≦
100。
錫球直徑 ( 锡球直径 ) ： 设定 錫球直徑 ( 锡球直径 ) （尺寸）、 容許率 ( 容许
率
) 。直径 （尺寸）以 mm 为单位时可以设定到小数
点后
3 位。设定范围， 0< 直径≦ 10mm。
間距 X ( 间距 X) ：设定 X 方向的间距 （尺寸）、容許率 ( 容许率 ) 。间
距 （尺寸）以
mm 为单位时可以设定到小数点后 3
位。设定范围，锡球直径＜间距≦ 100。
間距 Y ( 间距 Y) ：设定 Y 方向的间距 （尺寸）、容許率 ( 容许率 ) 。间距
（尺寸）以
mm 为单位时可以设定到小数点后 3 位。设
定范围，锡球直径＜间距≦
100。
錫球位置偏離容許值 ( 锡球位置偏离容许值 ) ：设定锡球的位置偏离容许值。偏离量以 mm 为单位，可设定到
小数点后
3 位。执行位置偏离的检查时，使点上 進行使用
( 进行使用 ) 。
位置 ( 位置 ) · 歪斜 ( 歪斜 ) ：设定锡球格网的中心位置、歪斜。 位置 ( 位置 ) 、 歪斜
(
歪斜 ) 是对吸嘴中心的相对距离和角度。位置以 mm
为单位时可以设定到小数点后 3 位。歪斜以 deg 为单
位在
0~360 范围内可以设定到小数点后 3 位。
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-31
1.3.4.8 锡球设定画面 ( 异型有锡球 )

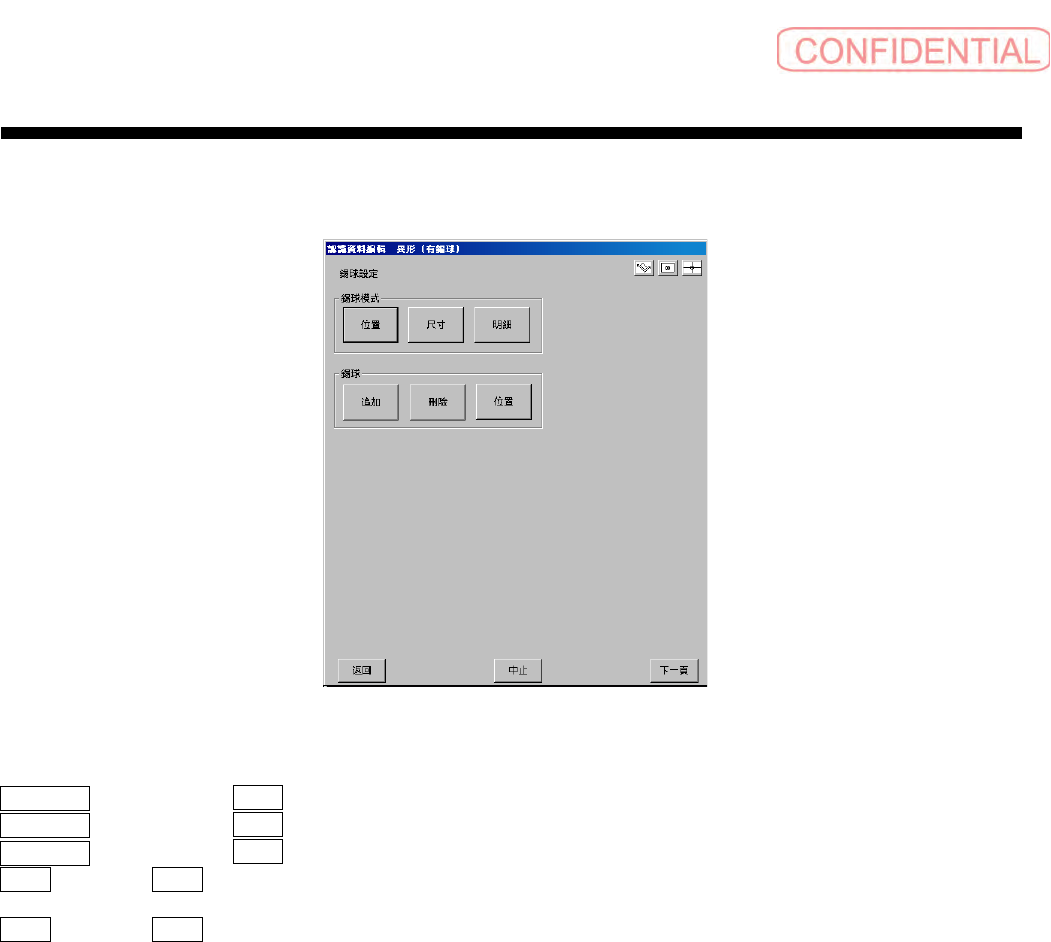

图
1.3.4.8-1
錫球設定畫面
(
异型有锡球
)
画面
錫球模式 ( 锡球模式 ) - 位置 ( 位置 ) ：将选中的锡球模式的位置通过鼠标更改。在零件监视器上右击即可解除。
錫球模式 ( 锡球模式 ) - 尺寸 ( 尺寸 ) ：将选中的锡球模式的尺寸通过鼠标更改。在零件监视器上右击即可解除。
錫球模式 ( 锡球模式 ) - ( 明细 ) ：显示设定画面，设定选中的锡球模式的信息。
錫球 ( 锡球 ) - 追加 ( 追加 ) ：在要追加的位置上通过鼠标追加锡球。锡球在零件监视器上显示。在零件
监视器上右击即可解除。
錫球 ( 锡球 ) - 刪除 ( 删除 ) ：通过鼠标删除选中的锡球。在零件监视器上右击即可解除。
